ADPA7004

推荐新设计使用

40 GHz至80 GHz、GaAs、pHEMT、MMIC、宽带功率放大器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 增益：45 GHz 到 75 GHz 范围内为 18.5 dB（典型值）
  • 输入回波损耗：45 GHz 到 75 GHz 范围内为 20.0 dB（典型值）
  • 输出回波损耗：45 GHz 到 75 GHz 范围内为 22.0 dB（典型值）
  • 输出 P1dB ：45 GHz 到 75 GHz 时为 22.0 dBm（典型值）
  • PSAT：45 GHz 到 75 GHz 时为 24.0 dBm（典型值）
  • 输出 IP3 ：45 GHz 到 75 GHz 时为 31.0 dBm（典型值）
  • 电源电压：550 mA 时 3.5 V
  • 匹配 50 Ω 的输入输出
  • 裸片尺寸：2.940 mm × 3.320 mm × 0.05 mm
ADPA7004
40 GHz至80 GHz、GaAs、pHEMT、MMIC、宽带功率放大器

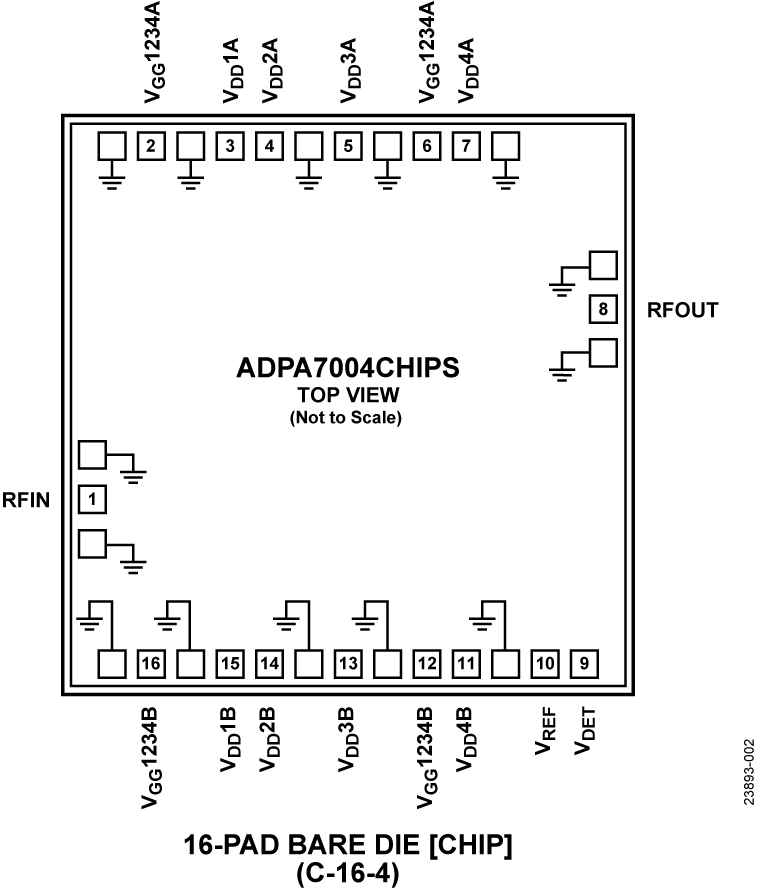

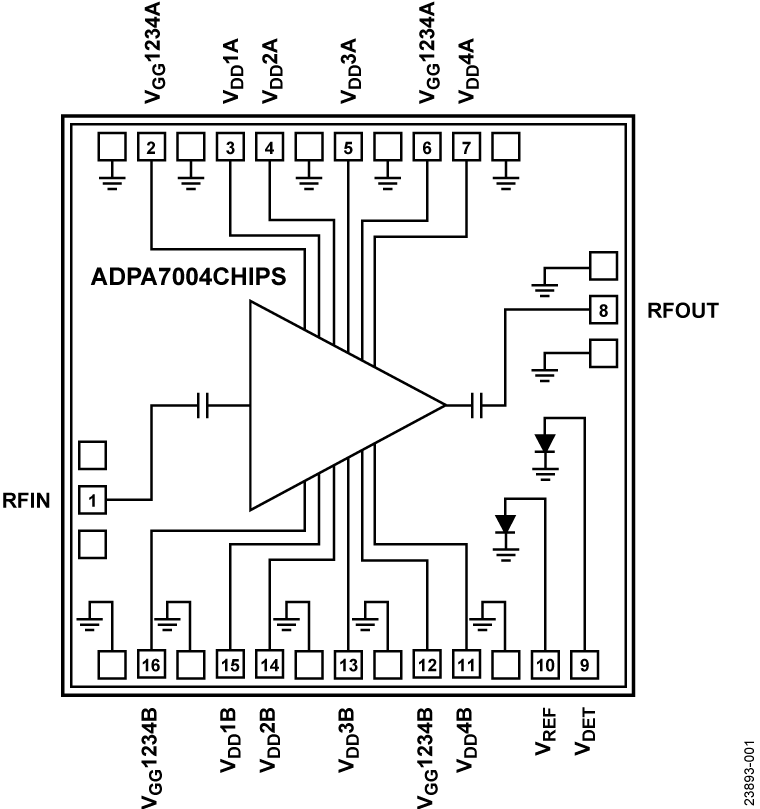

ADPA7004CHIPS Functional Block Diagram ADPA7004CHIPS Pin Configuration
