ADMV7810

推荐新设计使用

具有功率检测器的 81 GHz 到 86 GHz、1 W E 频段功率放大器

数据手册 (Rev. A)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 增益：20 dB（典型值）
  • 1 dB 压缩的输出功率：28 dBm（典型值）
  • 饱和输出功率：29 dBm（典型值）
  • 输出 3 阶交调点：33 dBm（典型值）
  • 输入回波损耗：12 dB（典型值）
  • 输出回波损耗：20 dB（典型值）
  • 直流电源：4 V，800 mA
  • 无需外部匹配
  • 裸片尺寸：2.999 mm × 3.799 mm × 0.05 mm
ADMV7810
具有功率检测器的 81 GHz 到 86 GHz、1 W E 频段功率放大器

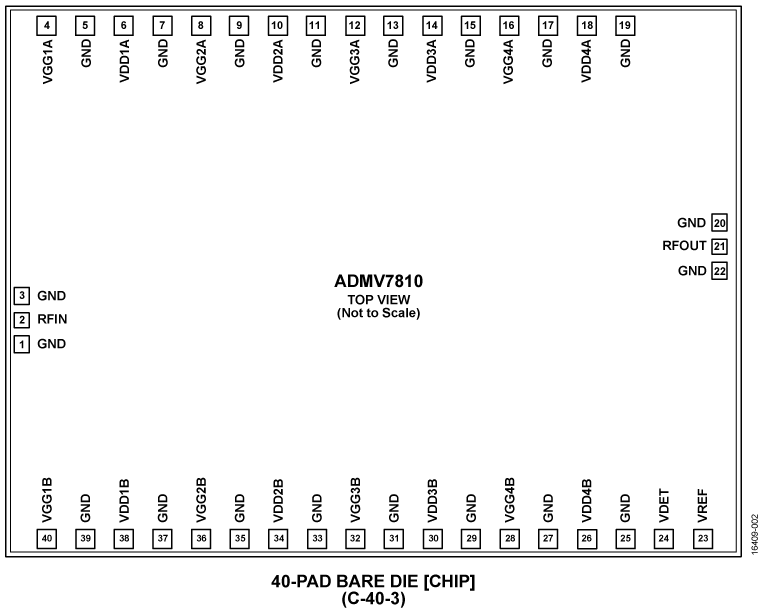

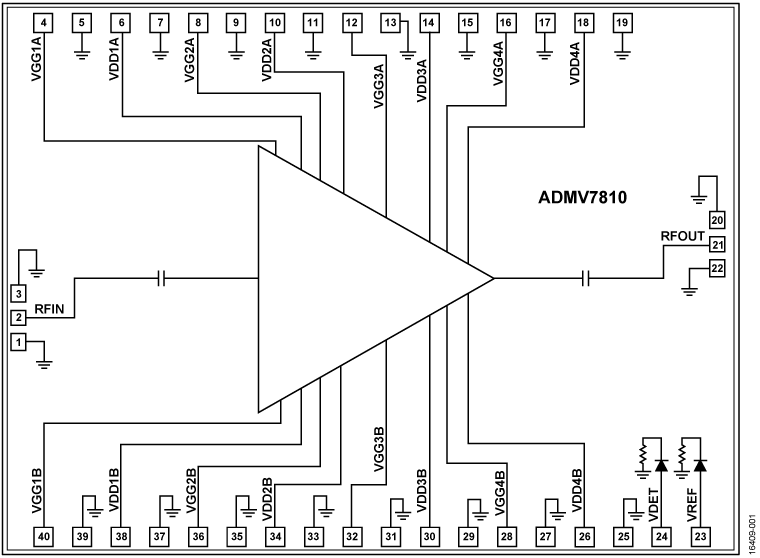

ADMV7810 Functional Block Diagram ADMV7810 Pin Configuration ADMV7810 Circuit Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 2

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

打开工具

S-参数 1
