ADL5567

推荐新设计使用

4.8 GHz超高动态范围双通道差分放大器

数据手册 (Rev. A)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • -3 dB带宽：4.8 GHz (AV = 20 dB)
  • 固定20 dB增益
  • 通道间增益误差： TBD (100 MHz)
  • 通道间相位误差： TBD (100 MHz)
  • 差分或单端输入转差分输出
  • I/O直流耦合或交流耦合
  • 低噪声输入级： 1.2 nV/√Hz RTI (AV = 20 dB)
  • 低带宽失真 (AV = 20 dB)，电源 = 5 V
    10 MHz: −93dBc (HD2), −97dBc (HD3)
    100 MHz: −94 dBc (HD2), −100 dBc (HD3)
    200 MHz: −94 dBc (HD2),-104dBc (HD3)
    500 MHz: −83dBc (HD2), -85 dBc (HD3)
  • 欲了解更多特性，请参考数据手册

ADL5567

4.8 GHz超高动态范围双通道差分放大器

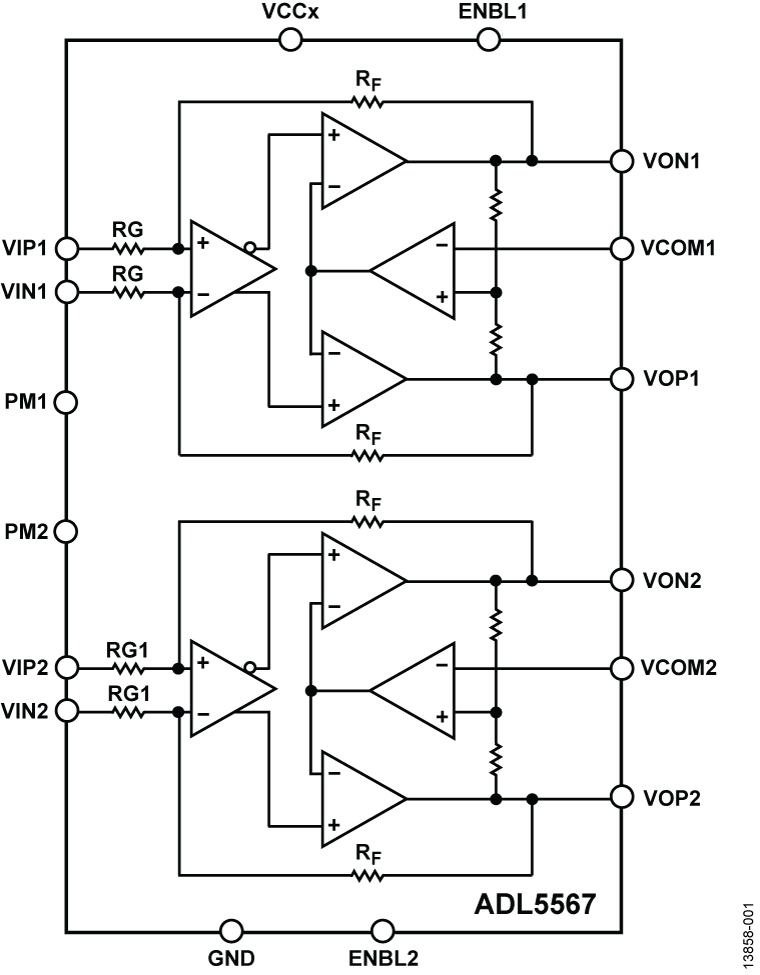

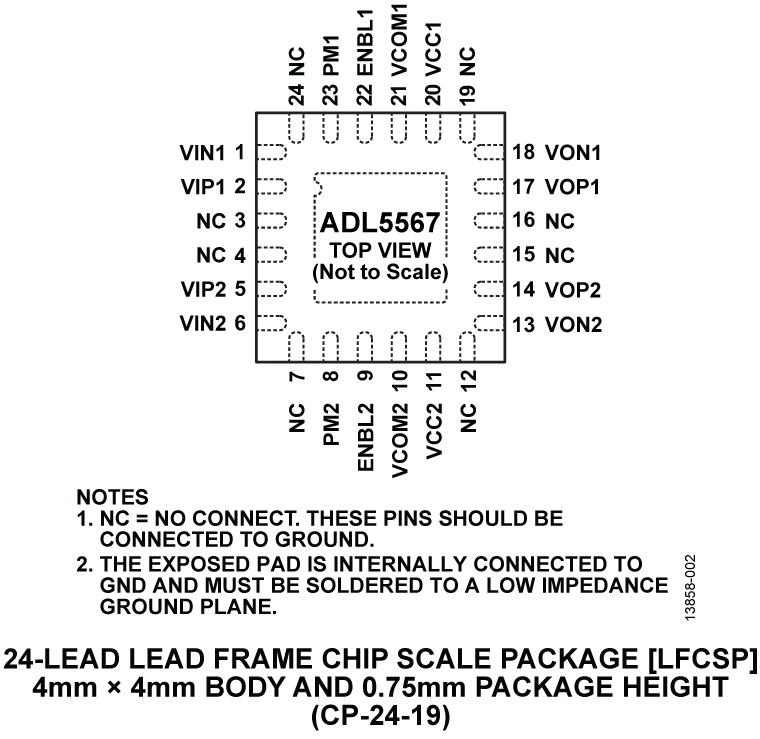

ADL5567 Functional Block Diagram ADL5567 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

打开工具

评估套件

eval board
schematic 1
schematic 2
schematic 3
AD-FMCADC7-EBZ

ADL5567和AD9625模拟信号链评估和集成VCO的ADF4355-2宽带频率合成器

立即购买 更多内容

特性和优点

  • 利用JESD204B高速串行接口可实现单通道2.5 GSPS转换
  • 具有20dB电压增益调节的驱动器放大器接口
  • 针对时钟或外部时钟的片上PLL和VCO设置
  • ADC真直流耦合输入和模拟输入前端，带宽=DC至1.8GHz

    • 产品详情

    AD-FMCADC7-EBZ是一款单通道高速数据采集板，集成了12位、单通道AD9625 (ADC采样速率：2500 MSPS)和驱动转换器的低失真、4.8 GHz、差分放大器ADL5567。FMC尺寸形式支持JESD204B高速串行接口。使用集成VCO的片上ADF4355-2宽带PLL支持所有时钟。该产品设计用于DC至1.8GHz的宽带模拟信号采样。AD9625将宽输入带宽、高采样速率和出色的线性度等特性融于一身，非常适合于频谱分析仪、数据采集系统以及各式军工电子应用。


    此板符合大多数FMC规格的机械尺寸、安装孔位等要求。虽然该板确实符合大多数FMC规格要求，但它不能用作现成的商用(COTS)板。如果需要可供立即集成的商用产品，请咨询FMC制造商并查阅FMC规格(ANSI/VITA 57.1)。


    该板针对配合Xilinx开发系统使用的ADI参考设计。ADI提供完整的源代码（HDL和软件）以重新创建这些项目（减去由FPGA供应商提供的、我们所用的IP），但所供信息可能不足以将其连接至自定义平台。


    该板专门针对放大器模拟输入上通过转换器信号链的真直流耦合而设计。从而产生尽可能宽的适合AD-FMCADC7-EBZ的频谱。


    参考设计包括通过JESD204B串行接口和SPI接口采集器件数据。样本写入外部DDR-DRAM中。它允许通过SPI编程器件并监控其内部寄存器。


    eval board
    schematic 4
    schematic 5
    schematic 6
    schematic 7
    EVAL-ADL5567

    ADL5567评估板

    立即购买 更多内容

    产品详情

    ADL5567-EVALZ是一款配置齐全的4层FR4评估板。 正常工作需使用3.3 V或5 V电源，可提供高达250mA电流。 默认配置下，每个通道的单端输入信号通过SMA连接器输入，通过板上巴伦转换成差分信号。 每个放大器通道的差分信号同样是通过巴伦转换成单端信号，通过SMA连接器输出。 当巴伦被移除或者旁路时，信号路径也可以配置成完全差分。 附加的跳线使放大器可处于高功率或低功率模式，通过选择跳线可以单独禁用每个通道。

    AD-FMCADC7-EBZ
    ADL5567和AD9625模拟信号链评估和集成VCO的ADF4355-2宽带频率合成器
    AD-FMCADC7-Front AD-FMCADC7-Back AD-FMCADC7-Combined
    EVAL-ADL5567
    ADL5567评估板

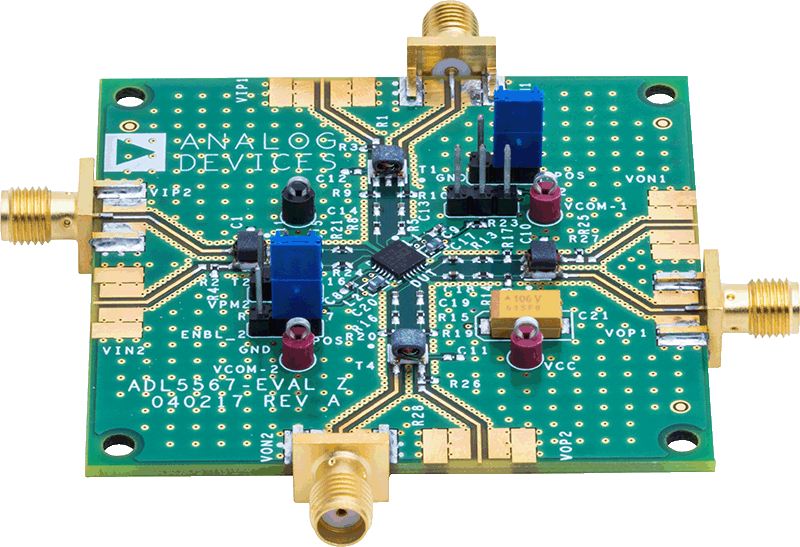

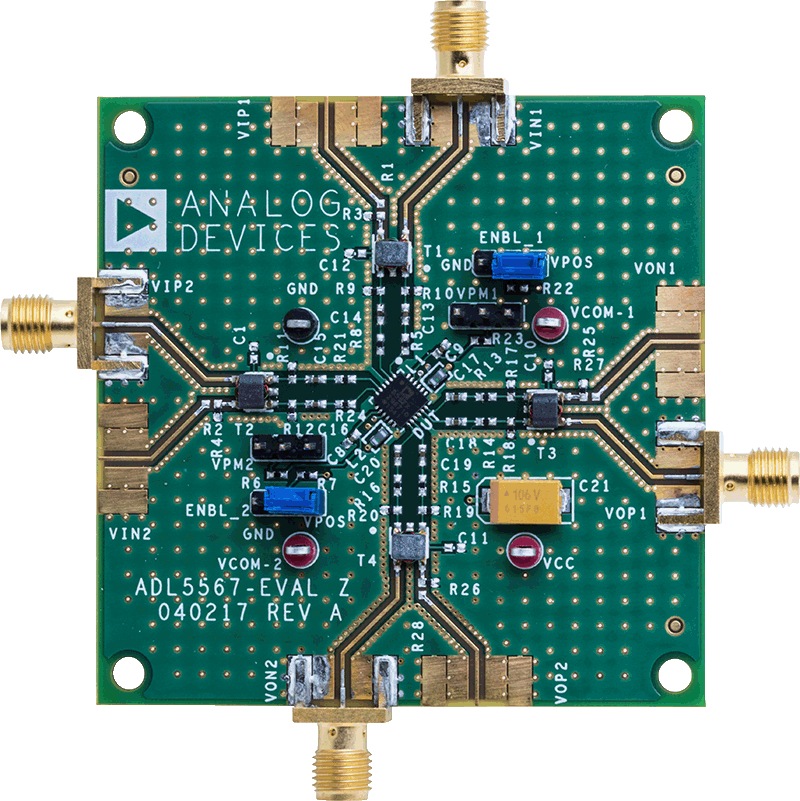

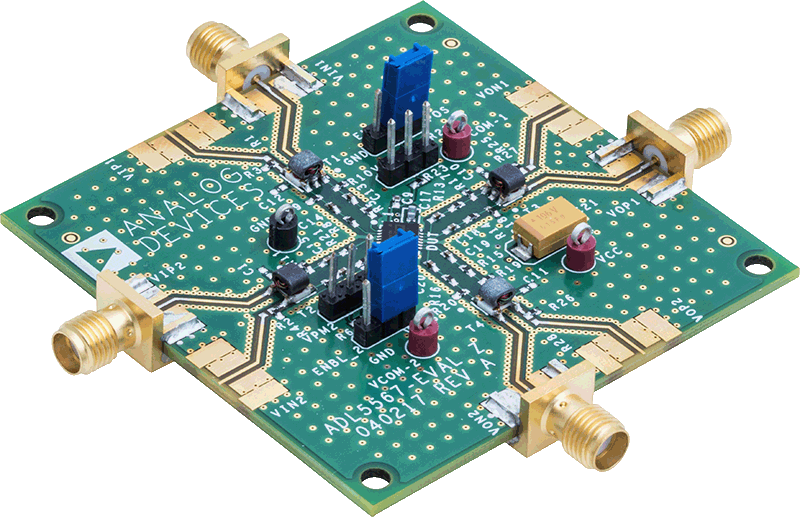

    ADL5567-EVALZ-Angle (1)-web ADL5567-EVALZ-Angle (2)-web ADL5567-EVALZ-Bottom-web ADL5567-EVALZ-Top-web
