ADL5308

推荐新设计使用

快速响应188 dB范围（10 pA至25 mA）对数转换器

数据手册 (Rev. A)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 快速瞬态响应（IPD从220 μA步进至10 nA）
    • 上升/下降时间：<2.4 μs
    • 2 dB电气（1 dB光）稳定时间：<3.5 μs
  • 平坦的频率响应/无欠冲
  • 带宽：IINP = 10nA时为970kHz
  • 准确调整对数响应
    • 对数斜率： 200 mV/dec
    • 对数一致性误差：25°C时为±0.2 dB（IINP从10 nA至1 mA）
  • 比率输入用于直接光学增益测量
  • 具有可调迟滞和锁存使能的比较器
  • I2C 可调
    • 自适应光电二极管偏置
    • 比较器参考电平
  • 所需的外部元件非常少
  • 20kHz且IINP = 10nA时PSRR为34dB
  • 2 mm × 3 mm、14引脚LGA封装
ADL5308
快速响应188 dB范围（10 pA至25 mA）对数转换器

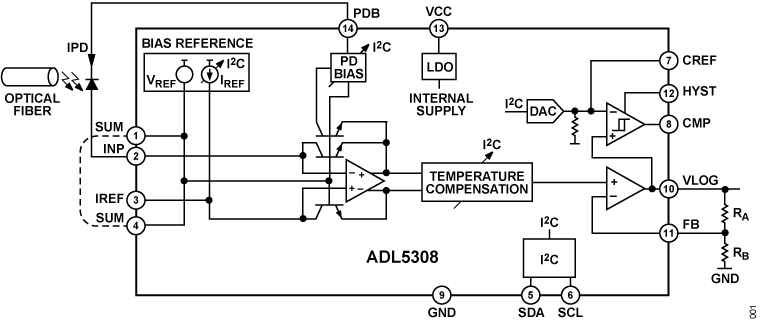

ADL5308 - Functional Block Diagram ADL5308 - Pin Configuration
