ADL5246

过期

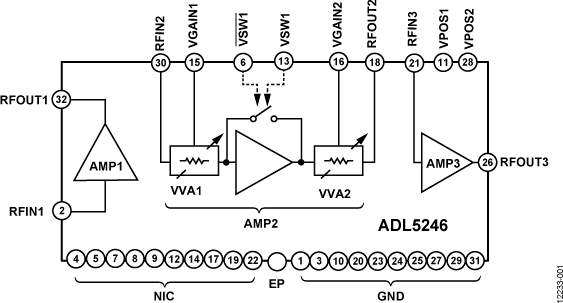

集成½ W驱动放大器的3 GHz 可变增益LNA

数据手册 (Rev. A) 产品选型表

产品模型: 1

Viewing:

产品详情

RF输出频率范围： 0.6 GHz至3 GHz
输出IP3： 37 dBm (2.2 GHz)
输出P1dB： 28 dBm (2.2 GHz)
输入放大器噪声系数： 1 dB (2.2 GHz)
最大增益： 31.5 dB (2.2 GHz)

电压可变衰减范围： 45 dB
衰减控制范围：0 V至3.3 V
用于低噪声VGA的集成式旁路开关
50 Ω匹配输入级
3.3 V至5 V单电源

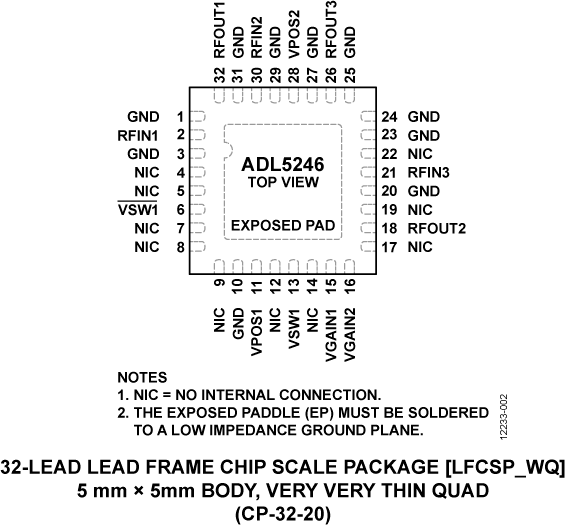

32引脚、5 mm x 5 mm LFCSP封装

参考资料

数据手册 1

ADL5246: 3 GHz Variable Gain LNA with Integrated ½ W Driver Amplifier Data Sheet (Rev.A) 05/05/2014

技术文章 1

采用高动态范围中频接收器简化下一代微波点对点调制解调器的设计 11/01/2014

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADL5246ACPZN-R7	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 15, 2015 - 15_0035 ADL5246 Passivation Layer Improvement
		PCN15_0035_Form Material_Report Qualification Results Summary
ADL5246ACPZN-R7	最后购买期限

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

S-参数 1

ADL5246 S-Parameters

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

评估套件

ADL5246评估板

立即购买更多内容

产品详情

ADL5246-EVALZ是一款配置齐全的4层FR408评估板。工作时需使用一个5 V/500 mA电源和两个3 V/100 mA电源。可变增益放大器(AMP2)为模拟受控型，并且0 V至3.3 V增益控制引脚可独立工作或配合使用。内部旁路开关采用3.3 V互补逻辑工作。 LNA (AMP1)、VGA (AMP2)和DRIVER (AMP3)可通过VCC1、VPOS1、VPOS2 VCC3和GND测试环路单独进行偏置。 VCC1为LNA (AMP1)提供偏置。 VPOS1和VPOS2为VGA (AMP2)提供偏置。 VPOS1为VGA放大器电路提供偏置，VPOS2则为内部VVA以及DRIVER (AMP3)的偏置电路提供偏置。使用DRIVER时必须连接和VPOS2和VCC3。 VPOS1和VPOS 2通过R6和R7连接到内部电源层。移除R6和R7可允许单独对VPOS1和VPOS2供电。完全级联的信号链——LNA驱动VGA，后接DRIVER——可利用可用电阻和电容焊盘进行配置。
