ADIN2299

推荐新设计使用

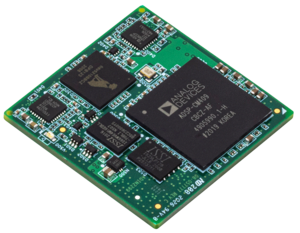

多协议双端口工业以太网平台

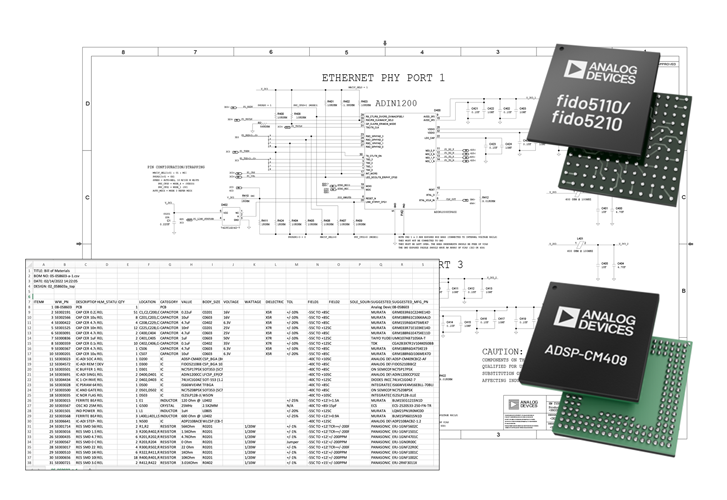

具有预认证协议的模块和嵌入式设计解决方案

数据手册 (Rev. D)

产品模型: 1

Viewing:

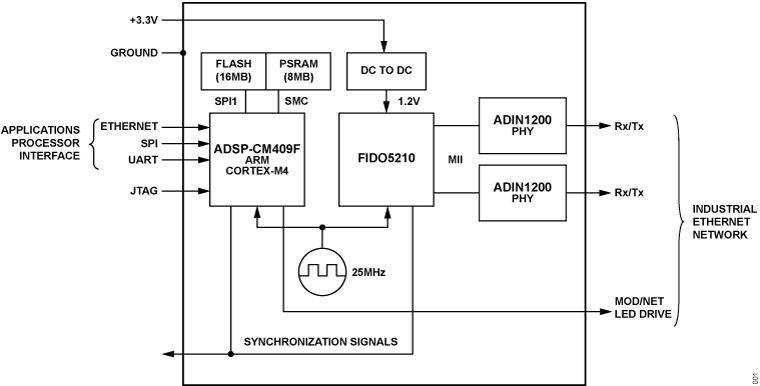

产品详情

所有协议预认证
- ROFINET RT（B 类）
- PROFINET IRT（C 类）
- 带 DLR 的 EtherNet/IP
- EtherCAT
- Modbus/TCP
可配置的应用处理器接口
- UART:115,200 bps 至 1,000,000 bps
- 10 Mbps 或 100 Mbps 的以太网
- SPI追随者：10 MHz 最大时钟

符合 IEEE 802.3、10Base 或 100Base 传输半双工和全双工的工业以太网接口
单 3.3 V 电源，840 mW
循环时间低至 1 毫秒（循环时间因协议、链路类型和应用数据而异）
194 球芯片级封装 BGA 外形尺寸
符合 RoHS 3 标准
–40°C 至 +85°C 工业温度范围

参考资料

数据手册 1

ADIN2299: Multiprotocol Two-Port Industrial Ethernet Platform: Module and Embedded Design Solutions with Precertified Protocols (Rev.D) 02/05/2024

用户手册 1

UG-2126: ADIN2299 RapID Platform Generation 2 (RPG2) Reference Manual (Rev.A) 08/15/2023

评估设计文件 2

ADIN2299 Modules and Bill of Materials 08/15/2023

ADIN2299 Evaluation Kit Modules and Bill of Materials 08/15/2023

常见问题 2

ADIN2299 General FAQs 07/10/2023

ADIN2299 Technical FAQs 07/10/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADIN2299BBCZ	194-Ball CSP-BGA (38mm x 38mm x 3.41mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

Evaluation Software 6

评估套件

schematic 1

ADIN2299评估套件

立即购买更多内容

产品详情

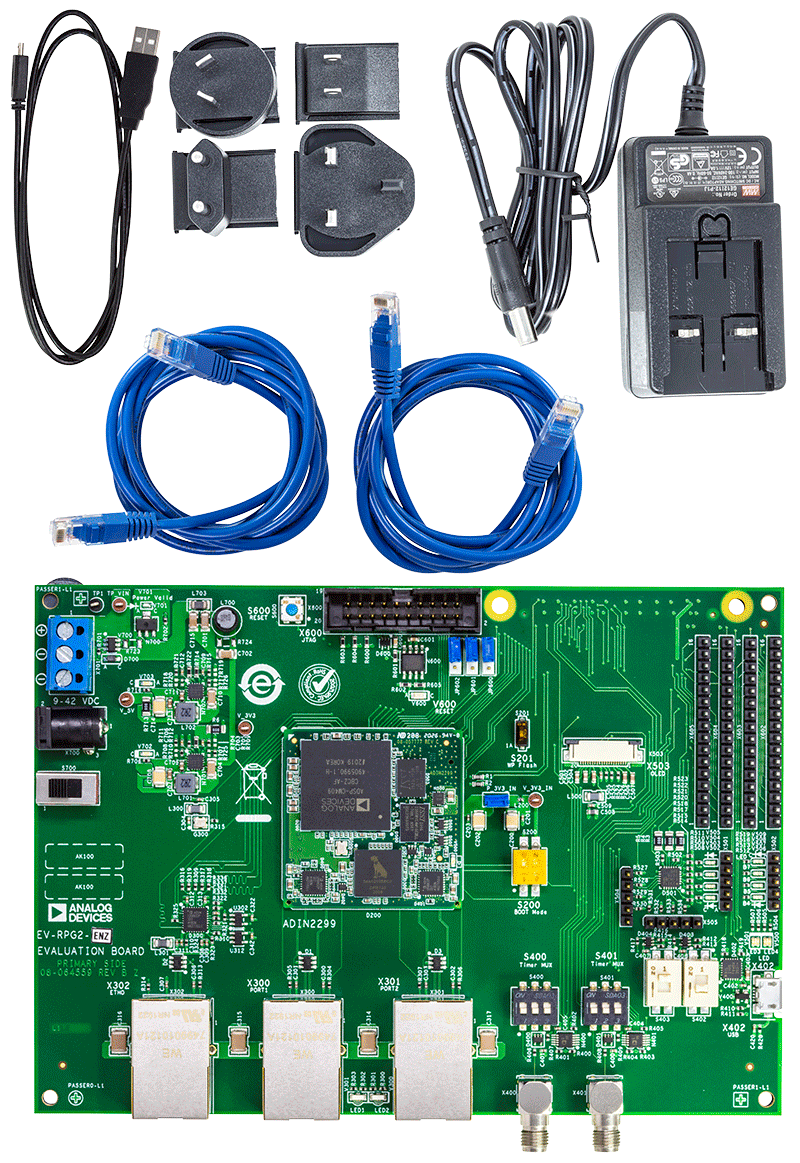

本用户指南介绍如何设置评估套件提供的硬件，建立链路类型特定的主机连接，以及如何将评估板连接到工业以太网网络。
