ADG7421F

推荐新设计使用

低电压故障保护和检测、12 Ω R_ON、双路 SPST 开关

数据手册 (Rev. 0)

产品模型: 1

Viewing:

产品详情

S1 和 S2 引脚上的过压保护电压高达 ±60 V
S1 和 S2 引脚上的掉电保护电压高达 ±60 V
S1 和 S2 引脚上提供过压检测
无需数字输入即可输出已知状态
低导通电阻：12 Ω（典型值）

超平、导通电阻：0.005 Ω（典型值）
低故障检测阈值电压：0.1 V（典型值）
3 kV HBM ESD 额定值
在任何情况下都能抑制闩锁效应
±1.8 V 到 ±2.5 V 双电源供电
1.8 V 到 5.5 V 单电源供电
10 引脚、3 mm × 2 mm LFCSP

参考资料

数据手册 1

ADG7421F: Low Voltage Fault Protection and Detection, 20 Ω Ron, Dual SPST Switch Data Sheet (Rev.0) 08/05/2021

用户手册 1

UG 2007: Evaluating the ADG7421F Low Voltage Fault Protection and Detection, 12 Ω RON, Dual SPST Switch (Rev.0) 08/06/2021

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADG7421FBCPZ-RL7	10-Lead LFCSP (3mm x 2mm x 0.75mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
AD7124-4	推荐新设计使用	集成PGA和基准电压源的4通道、低噪声、低功耗24位Σ-Δ型ADC
Linear Regulators 1
ADP162	量产	超低静态电流、150 mA CMOS线性调节器
模数转换器 1
AD7124-8	推荐新设计使用	集成PGA和基准电压源的8通道、低噪声、低功耗24位Σ-Δ型ADC

工具及仿真模型

LTspice 1

ADG7421F - Robust Switches and Multiplexers

LTspice中提供以下器件型号：

ADG7421F

IBIS 模型 1

ADG7421F - IBIS Model

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

schematic 1

评估 ADG7421F 低电压故障保护和检测、12 Ω RON、双路 SPST 开关

立即购买更多内容

特性和优点

电源电压
双电源：±1.8 V 至 ±2.5 V
单电源：1.8 V 至 5.5 V
防止源极引脚过压
信号电压高达 −60 V 和 +60 V
LED 用于过压的视觉指示
并行接口兼容 1.8 V 逻辑

产品详情

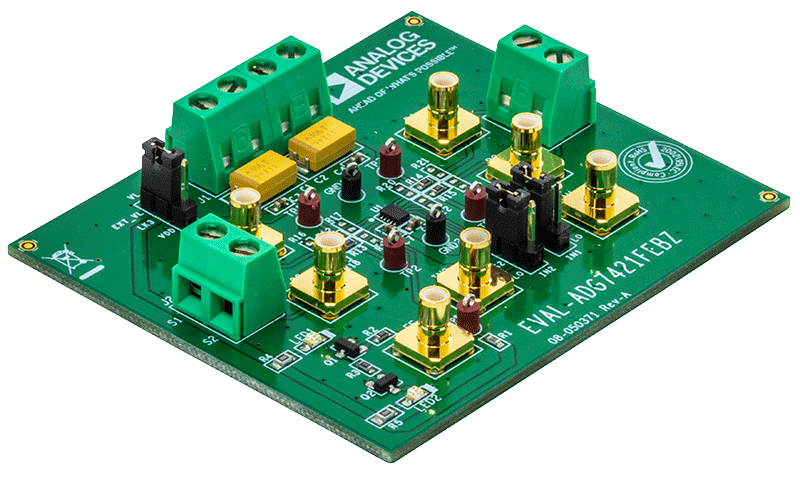

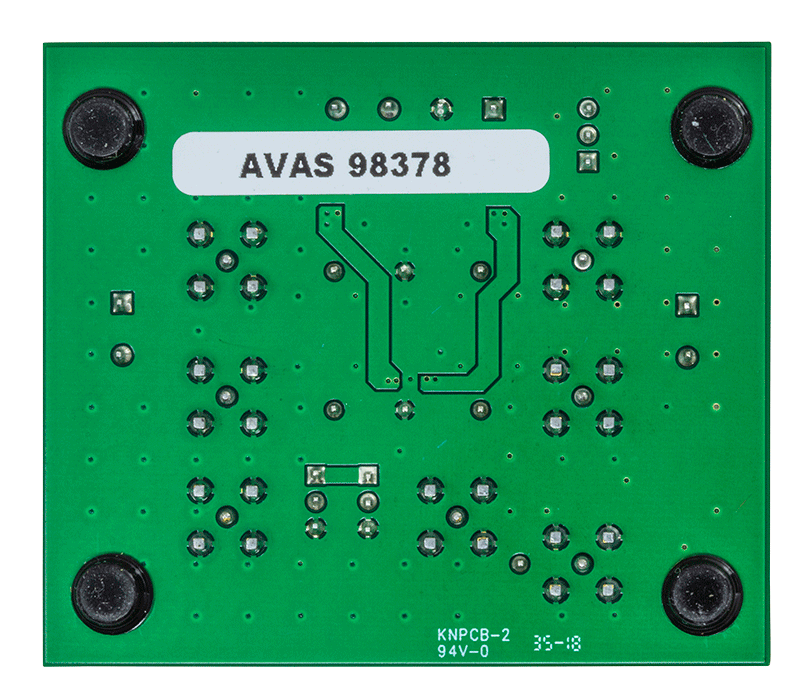

EVAL-ADG7421FEBZ 是 ADG7421F, 的评估板，具有两个单刀单掷（SPST）开关通道。ADG7421F 的电源引脚具有过压检测和保护电路，并在上电和未上电状态下，对高达 −60 V 和 +60 V 的信号提供保护。

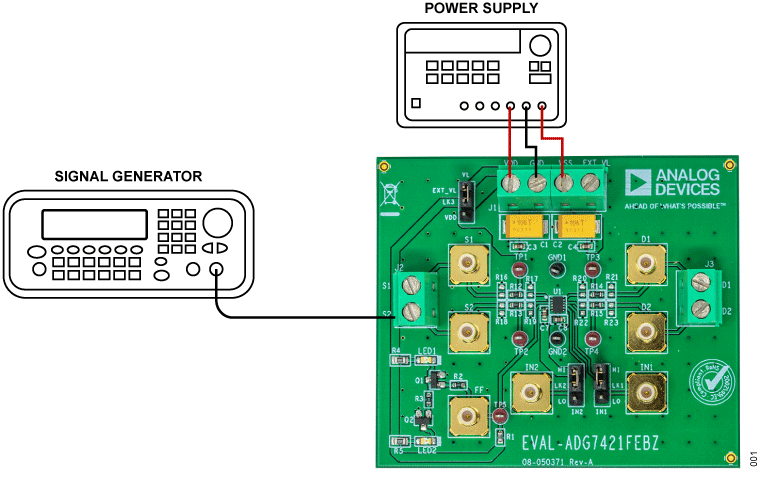

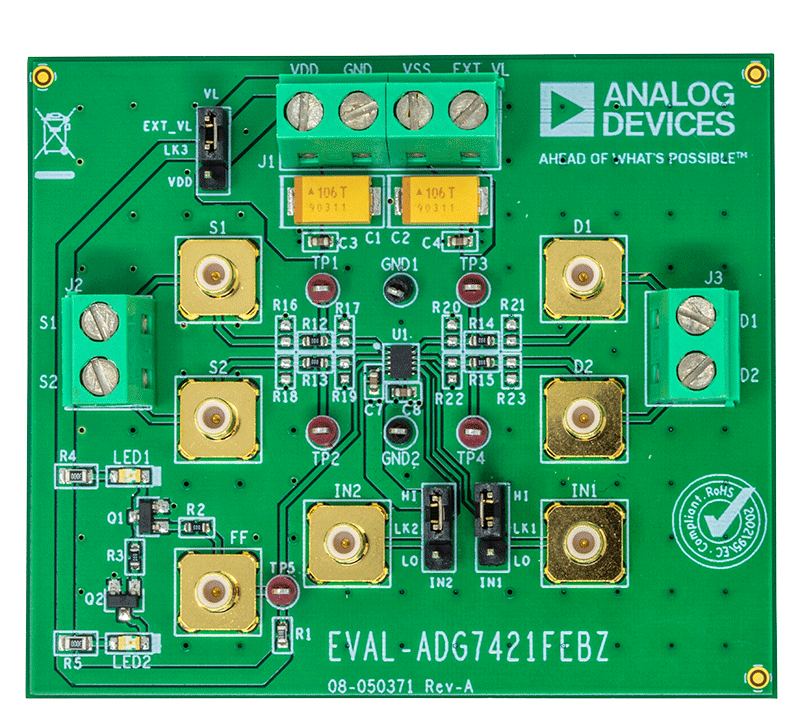

图 1 显示了 EVAL-ADG7421FEBZ 的典型评估设置。ADG7421F 焊接到评估板中央位置，具有双线螺丝接线端子，以连接到每个源极和漏极引脚。三个螺丝端子用于为套件供电。第四个端子用于提供用户定义的数字电压，来为 LED 供电，LED 是开关故障状态的可视指示。

产品数据手册中包含 ADG7421F 的完整规格说明，使用本评估板时，必须同时参阅该说明和本用户指南。

资料

UG 2007: Evaluating the ADG7421F Low Voltage Fault Protection and Detection, 12 Ω RON, Dual SPST Switch (Rev.0)
2021/8/6
