ADG5243F

推荐新设计使用

用户定义故障保护和检测，0.8 pC QINJ，三通道单刀双掷

数据手册 (Rev. C)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 用户定义的电源设置过压电平
    • 过压保护高达−55 V和+55 V
    • 关断保护高达−55 V和+55 V
    • 源极引脚提供过压保护
    • 最小副电源电平：4.5 V单电源
    • 中断标志指示故障状态
  • 低电荷注入(QINJ)：0.8 pC
  • 低漏极/源极导通电容：10 pF
  • 所有条件下都具有防闩锁特性
  • 无数字输入时处于已知状态
  • 模拟信号范围：VSS至VDD
    • ±5 V至±22 V双电源供电
    • 8 V至44 V单电源供电
    • 额定电源电压：±15 V、±20 V、+12 V和+36 V
ADG5243F
用户定义故障保护和检测，0.8 pC QINJ，三通道单刀双掷

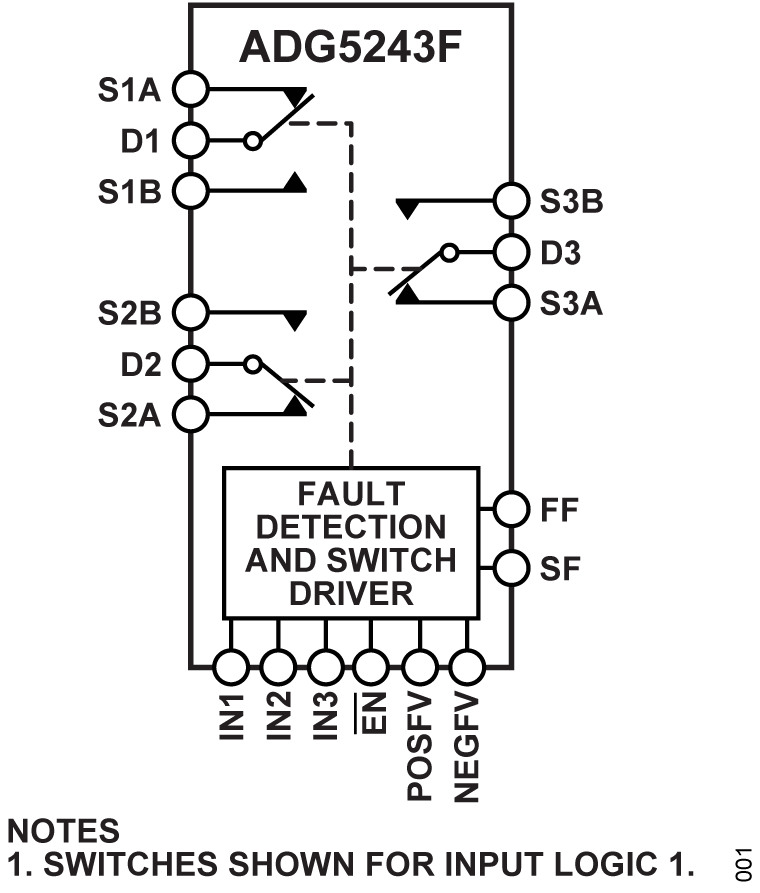

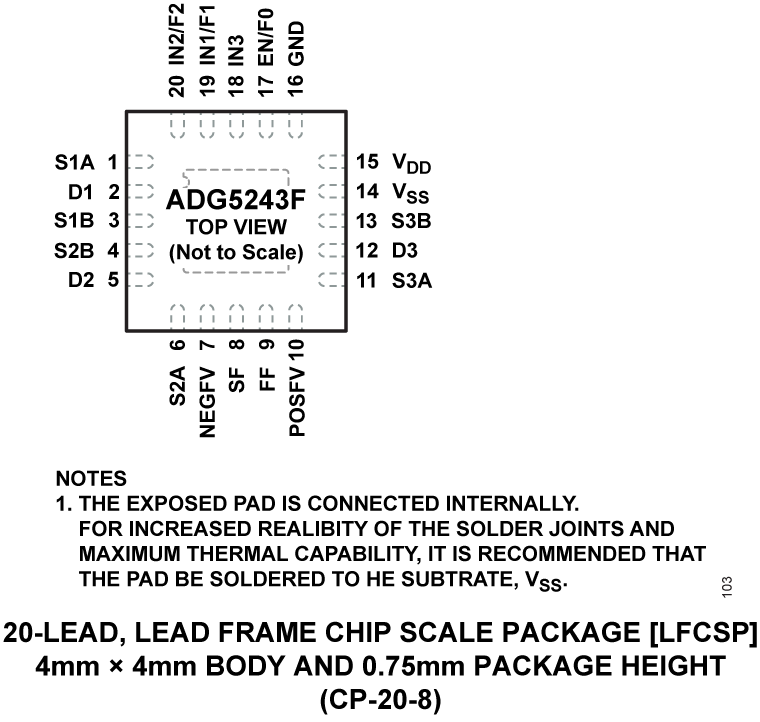

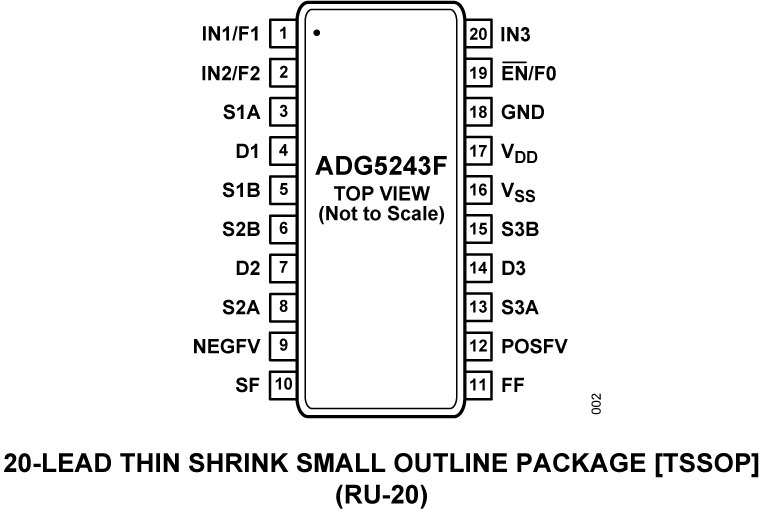

ADG5243F Functional Block Diagram ADG5243F Pin Configuration ADG5243F Pin Configuration
