ADG2188

量产

I²C® CMOS S 8 × 8无缓冲模拟开关阵列，采用双/单电源供电

数据手册 (Rev. B)

产品模型: 3

Viewing:

产品详情

I²C兼容接口
3.4 MHz高速I²C选项
32引脚LFCSP_WQ (5 mm × 5 mm)封装
双缓冲输入逻辑
- 多个开关同时更新
带宽最高达300 MHz
额定电源电压：±5 V（双电源）/+12 V（单电源）
导通电阻：35 Ω（最大值）
低静态电流：< 20="" />
通过汽车应用认证

参考资料

数据手册 1

ADG2188: 1²C™ CMOS 8 X 8 Unbuffered Analog Switch Array with Dual/Single Supplies Data Sheet (Rev.B) 04/01/2006

用户手册 1

UG-915: Evaluation Board for I²C CMOS 8 × 8 Analog Switch Array with Dual/Single Supplies (Rev.A) 07/21/2006

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADG2188BCPZ-REEL7	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG2188YCPZ-REEL7	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADW54012Z-0REEL7	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
5月 4, 2016 - 14_0178 Conversion of 3x3mm, 4x4mm and 5x5mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines
		PCN14_0178_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Results Summary
ADG2188BCPZ-REEL7	量产
ADG2188YCPZ-REEL7	量产
ADW54012Z-0REEL7	量产
4月 2, 2013 - 12_0063 Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE-Korea.
		PCN12_0063_Form Material_Report Detailed Change Description Detailed Parts List Package Outline Drawing Qualification Report Summary
ADG2188BCPZ-REEL7	量产
ADG2188YCPZ-REEL7	量产
4月 12, 2010 - 09_0224 ADG2128, ADG2188, ADG2108, I2C interface change.
		PCN09_0224_Form Material_Report
ADG2188BCPZ-REEL7	量产
ADG2188YCPZ-REEL7	量产
11月 16, 2009 - 06_0157 Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland
		Material_Report PCN06_0157_Form RQR03599A
ADG2188BCPZ-REEL7	量产
ADG2188YCPZ-REEL7	量产
2月 15, 2010 - 07_0061 LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC
		Material_Report Material_Report PCN_07_0061_RevB_China PCN_07_0061_RevB_Korea PCN07_0061_Form
ADG2188YCPZ-REEL7	量产

这是最新版本的数据手册

工具及仿真模型

SPICE 模型 1

ADG2188 SPICE Macro Model

IBIS 模型 1

ADG2188 IBIS Model

评估套件

ADG2188 评估板

立即购买更多内容

特性和优点

ADG2188的全功能评估板
各种链路选项
USB端口
用于开关控制的EVAL-ADG2188EBZ评估软件
带或不带PC的功能

产品详情

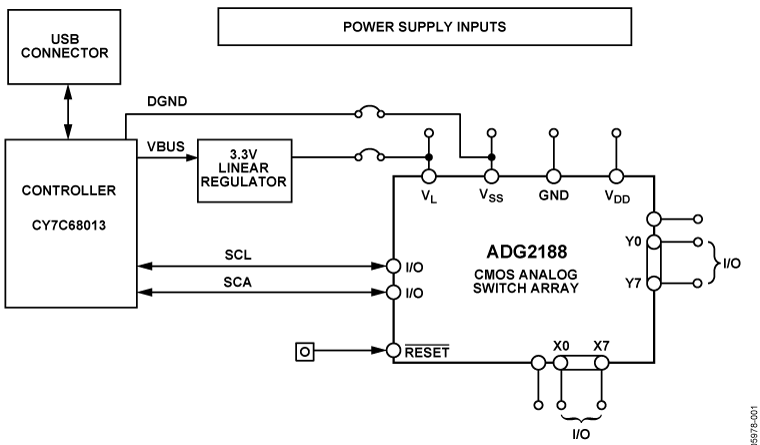

本用户指南介绍ADG2188 I2C CMOS 8 × 8模拟开关阵列的评估板，采用双/单电源供电。该阵列为双向式，因此行和列既可以配置为输入，也可以配置为输出。一次可以激活任意数量的开关组合。

ADG2188的VDD和VSS输入间的差分电压最大15 V。因此，需注意连接电源时不得超过最大15 V的差分电压。

评估板连接到PC的USB端口，评估软件与评估板一同提供，便于用户设置ADG2188。EVAL-ADG2188EBZ也可用作独立的电路板。

ADG2188的完整技术规格参见ADI公司的ADG2188数据手册。使用评估板时，应同时参阅数据手册和本技术规格。

资料

UG-915: Evaluation Board for I²C CMOS 8 × 8 Analog Switch Array with Dual/Single Supplies (Rev.A)
2006/7/21

软件

ADG2188 Evaluation Software
168.49 M
