ADE9153B
不推荐用于新设计具有传感器监控和自校准功能的电能计量 IC
- 产品模型
- 2
产品详情
- mSure 传感器监控
- 输入信号路径的非侵入式实时直接精确测量
- 检测仪表生命周期内的仪表精度变化和漂移量
- 识别传感器故障
- 启用高级篡改检测方法
- 有助于诊断数据报告的配对 MCU 固件
- 支持在相位线上连接分流器和在中性线上连接 CT
- mSure 自校准
- 基于直接测量完整信号路径的自校准
- 校准程序不需要基准电压源计量器
- 3 个高性能 ADC
- 86 dB SNR
- 高增益电流通道：峰值为 ±26.04 mV，最高增益设置时输入为 18.4 mV rms
- 高级计量功能组
- Watt、VAR、VA、Wh、VARh 和 VAh
- 支持有功电能标准：IEC 62053-21、IEC 62053-22、EN50470-3、OIML R46 和 ANSI C12.20
- 支持无功电能标准：IEC 62053-23 和 IEC 62053-24
- 电流和电压 rms 测量
- 工作温度（工业范围）：−40°C 至 +85°C
- 具有 12 位逐次逼近寄存器 (SAR) ADC 的集成温度传感器

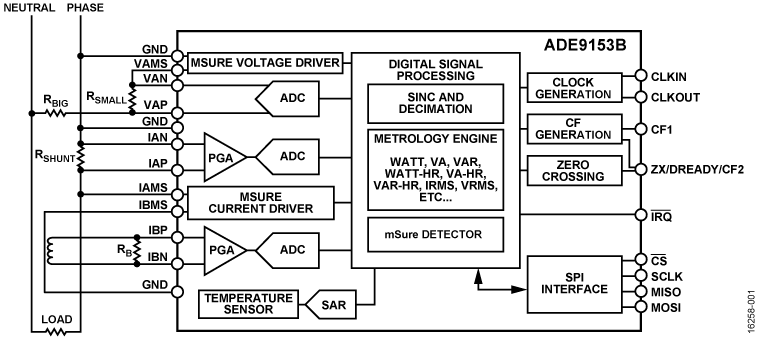

ADE9153B1 是一款具有传感器监控和自校准功能的高精度单相电能计量 IC。使用 mSure® 技术的传感器监控功能支持仪表健康监测和高级篡改检测。利用该监控功能，用户可以检查传感器和信号路径的总体精度，从而独自确定电流和电压通道上特定时间段内的精度漂移。同样，mSure 提供高级篡改检测功能，能够检测传感器上的异常变化。mSure 与计量测量并行运行，可在 ADE9153B 中实现不间断和不受影响的计量功能。在使用并联电阻器作为电流传感器的情况下，mSure 自校准功能允许计量器自动校准电流和电压通道，无需使用精确基准电压源计量器或精确电源。自校准功能支持 1 级和 2 级计量器。
ADE9153B 包含三个高性能模数转换器 (ADC)，信噪比 (SNR) 为 88 dB。ADE9153B 提供线路电压和电流的精确测量，并可计算有功、基本无功和视在电能以及 rms。包括各种电源质量信息，例如骤降和暂升检测。电流通道 A 适用于并联，具有灵活的增益级，提供从峰值 62.5 mV 一直到峰值 26.04 mV 的满量程输入范围。电流通道 B 具有 1×、2× 和 4× 增益级，适用于电流互感器 (CT)。高速 10 MHz 串行外设接口 (SPI) 端口允许访问 ADE9153B 寄存器。
1 受美国专利 8,350,558、8,010,304、WO2013038176 A3、0113507 A1、0253102 A1、0354266 A1 和 0154029 A1 保护。
参考资料
数据手册 1
技术文章 3
可以从此页面下载该产品的简短数据手册。ADI 还期待与领先的公共事业公司和仪表制造商合作，以全面实现 mSure 技术的价值。有关更多信息，请联系您当地的 ADI 公司销售团队或在 analog.com/msure 上填写信息申请表。
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADE9153BACPZ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | ||
| ADE9153BACPZ-RL | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
9月 27, 2021 - 21_0176 ADE9153 Firmware/Test Program Change |
||
| ADE9153BACPZ | ||
| ADE9153BACPZ-RL | ||
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| ADE9153A | 推荐新设计使用 | 具有自动校准功能的电能计量 IC |
评估套件

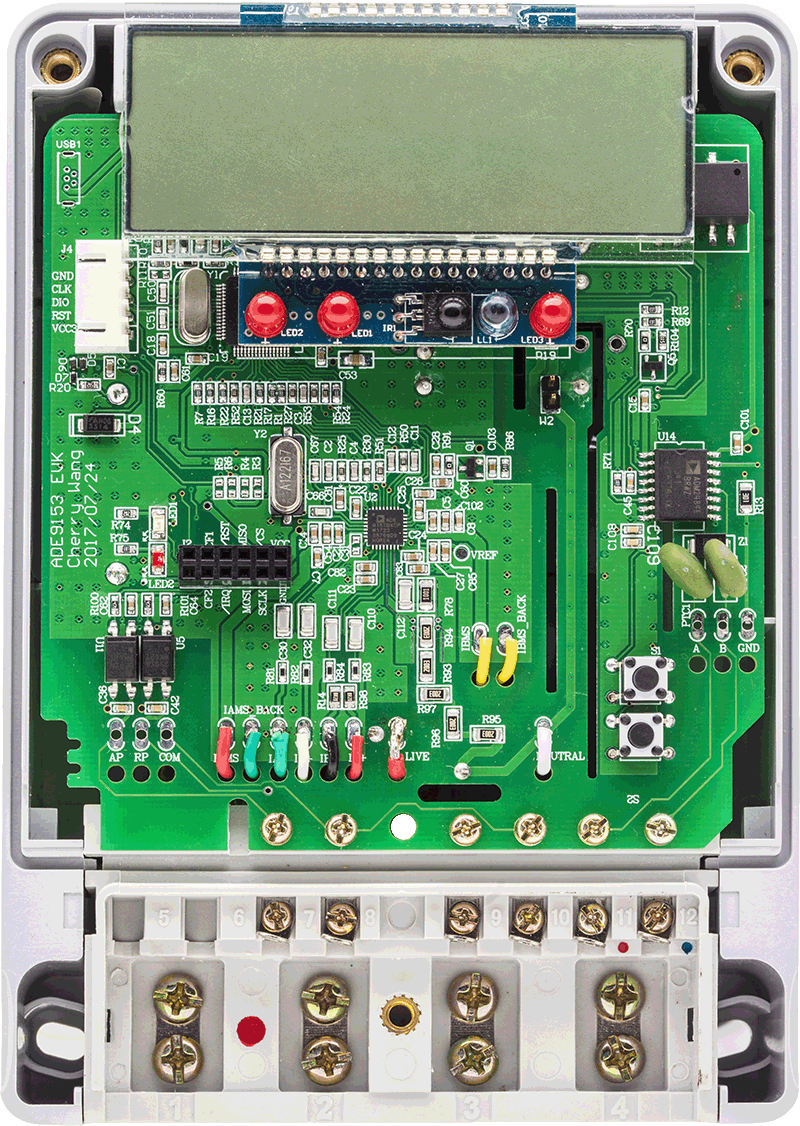

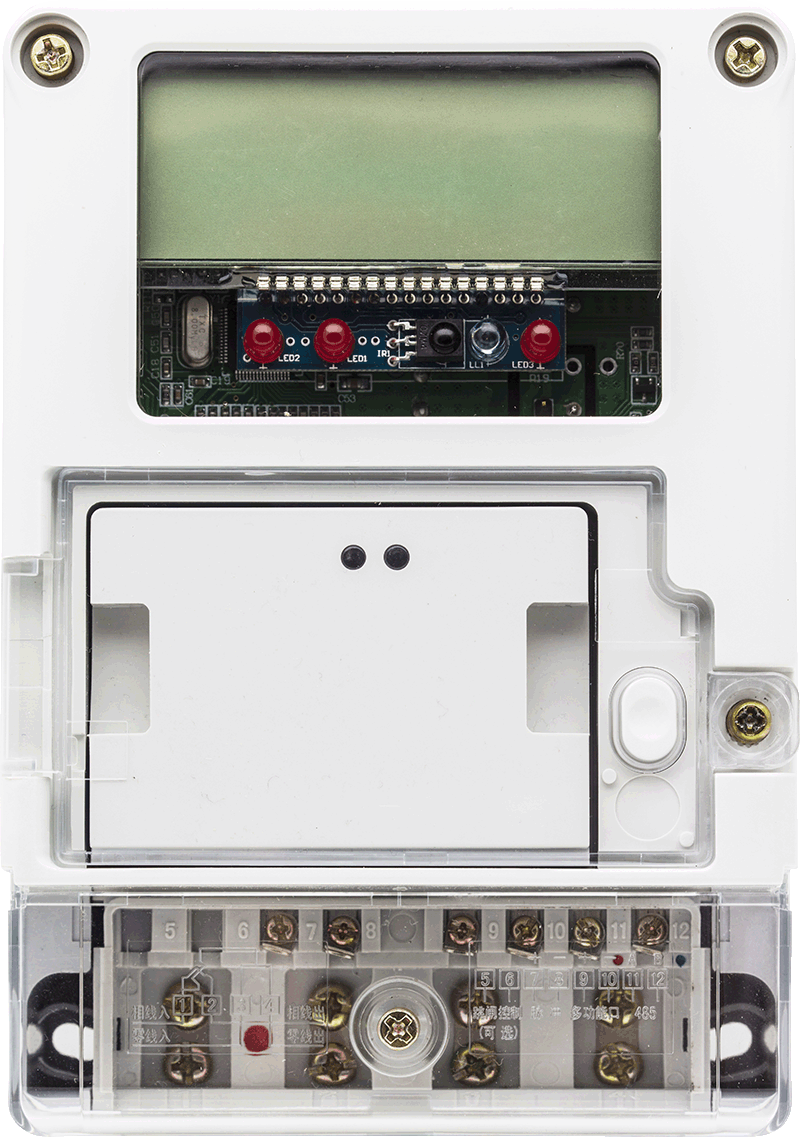

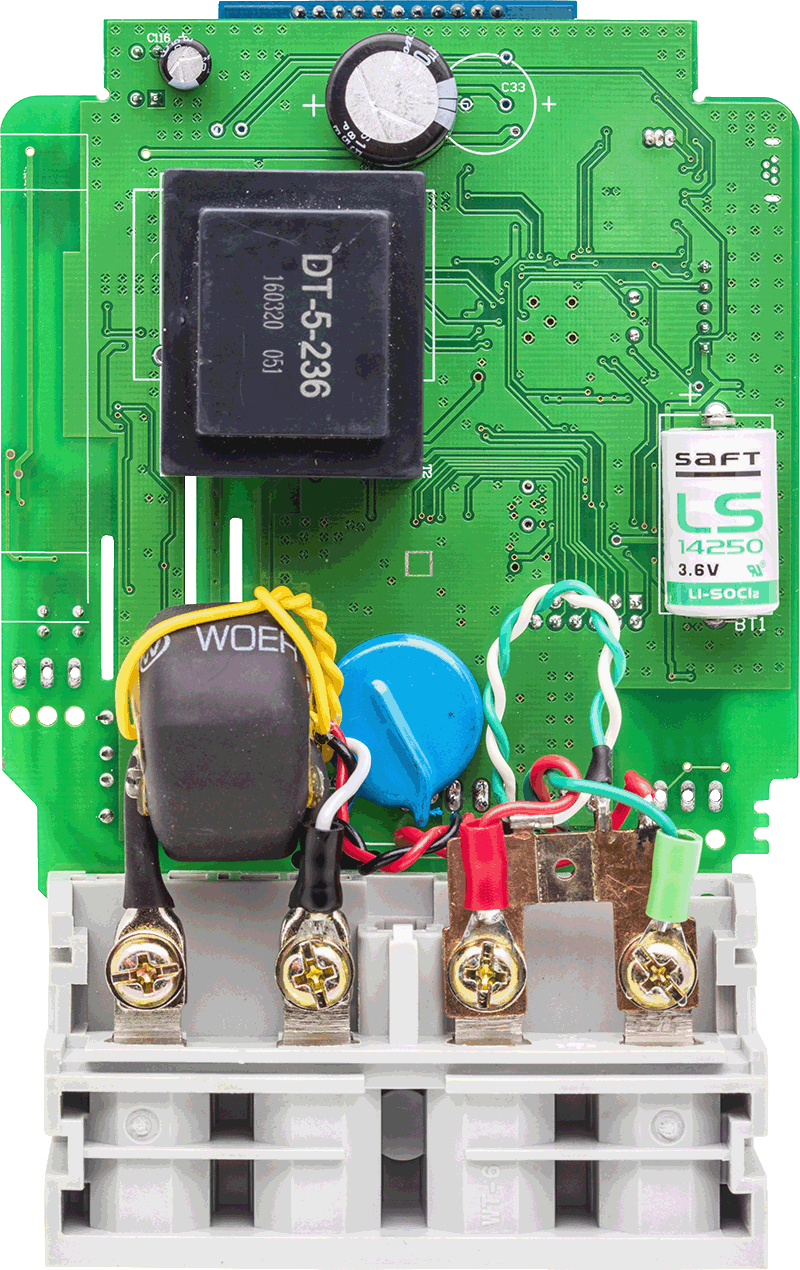

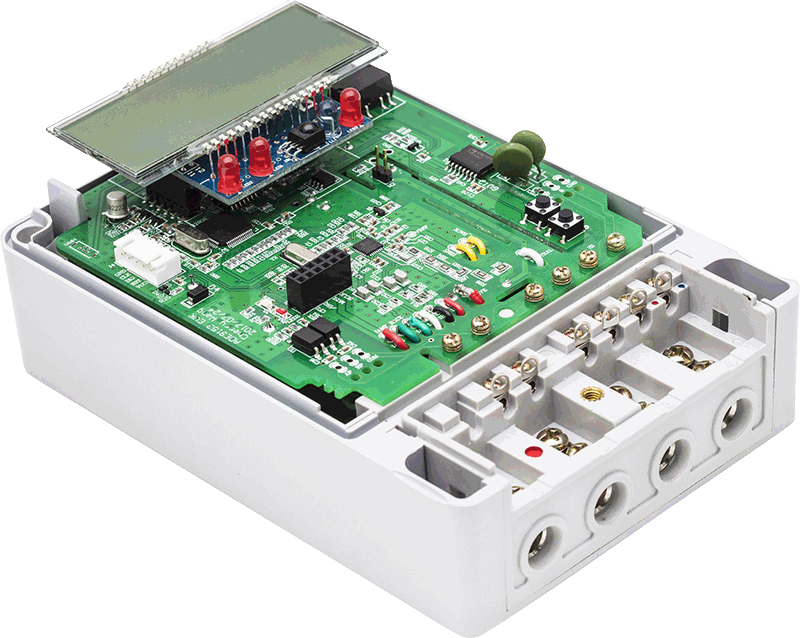

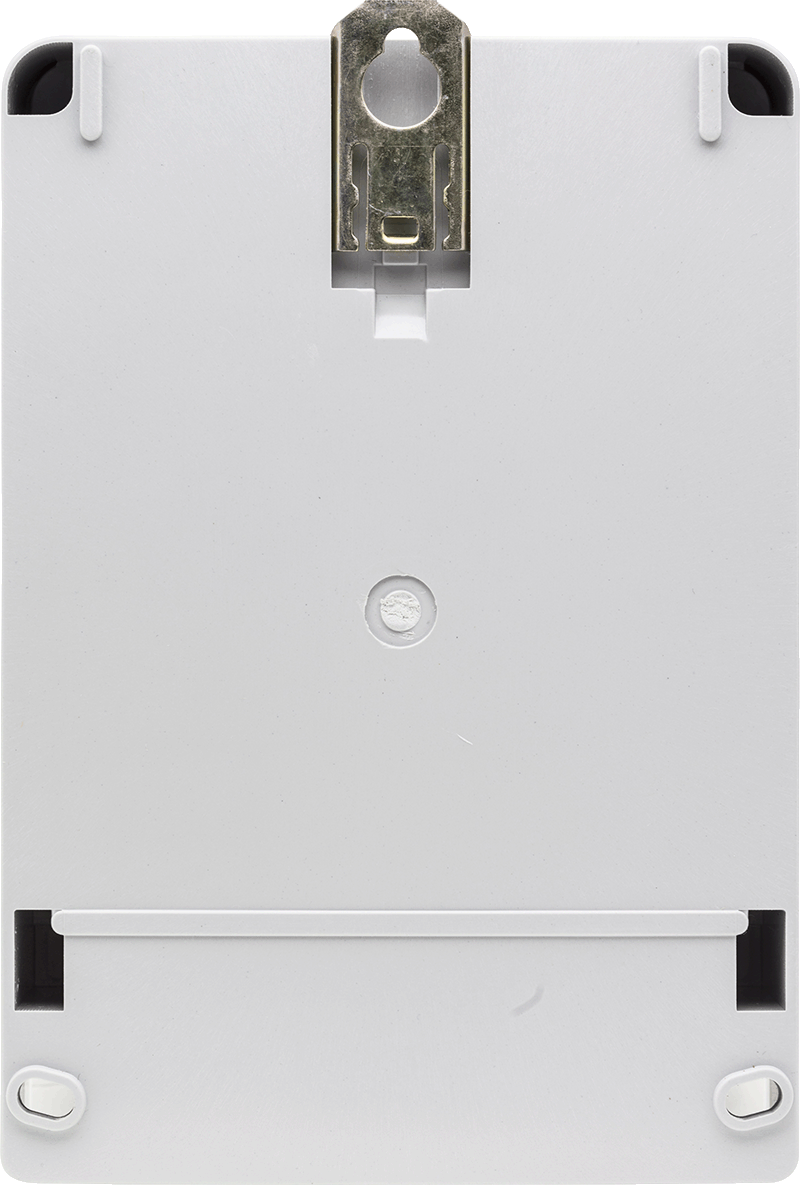

ADE9153B Energy + mSure sensor monitor Evaluation Kit
