ADAU1978
量产四通道ADC（2 V输入）
- 产品模型
- 2
产品详情
- 四路2V rms差分输入
- 利用片内锁相环(PLL)获得主时钟
- 低电磁干扰(EMI)设计
- 模数转换器(ADC)动态范围：106 dB
- 总谐波失真加噪声(THD + N)： -95 dB
- 可选数字高通滤波器
- 24位立体声ADC，8 kHz至192 kHz采样速率
- 数字音量控制，具有自动缓升功能
- I2C/SPI可控，可提高灵活性
- 软件可控无杂音静音功能
- 软件关断
- 右对齐、左对齐、
I2S对齐和TDM模式 - 主机和从机工作模式
- 40引脚LFCSP封装
- 通过汽车应用认证

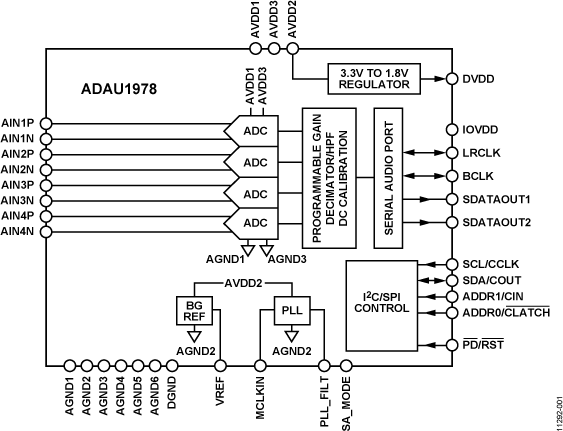

ADAU1978集成4个高性能模数转换器(ADC)，其交流耦合输入具有2 V rms性能。 这些ADC采用多位Σ-Δ架构，其连续时间前端能够实现低EMI性能。 它具有一个I2C/串行外设接口(SPI)控制端口，微控制器利用该端口可以调整音量和许多其它参数。 ADAU1978仅采用3.3 V单电源供电。 器件内部可产生所需的数字DVDD电源。 低功耗架构则降低了器件的功耗。 ADAU1978采用40引脚LFCSP封装。 片内PLL可从外部时钟输入或帧时钟（采样速率时钟）获得主时钟。 当使用帧时钟时，系统中无需使用独立的高频主时钟。
请注意，在整篇数据手册中，多功能引脚（如SCL/CCLK）由整个引脚名称或引脚的单个功能表示；例如CCLK即表示仅与此功能相关。
应用
- 汽车音频系统
- 有源噪声消除系统
参考资料
数据手册 1
用户手册 1
视频 2
器件驱动器 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

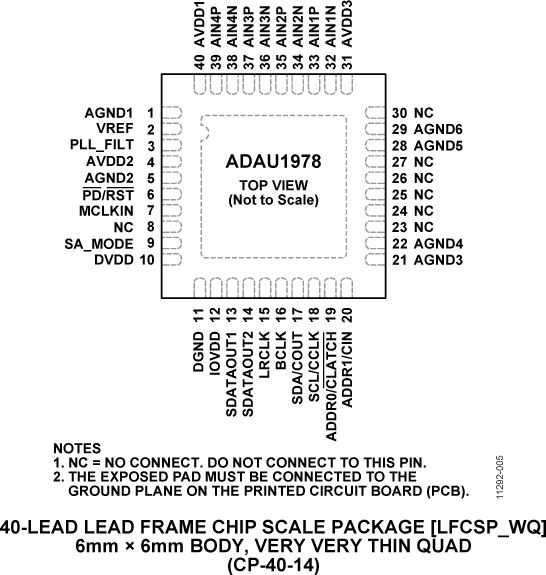

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADAU1978WBCPZ | 40-Lead LFCSP (6mm x 6mm w/ EP) | ||
| ADAU1978WBCPZ-RL | 40-Lead LFCSP (6mm x 6mm w/ EP) |
这是最新版本的数据手册
软件资源
Evaluation Software 0
找不到您所需的软件或驱动?
评估套件
ADAU1977评估板
资料
软件
ADUSB2EBZ评估板
特性和优点
EVAL-ADUSB2EBZ "USBi"
|
产品详情
ADI公司的USBi“USB接口”(EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I²C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I²C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。
安装USBi板的步骤如下：
- 将USB电缆连接到PC上的空闲USB端口和USBi板上。
- Windows将会运行“发现新硬件向导”。
- 选择“从列表或特定位置安装”，然后单击“下一步”。
- 选择“在这些位置查找最佳驱动程序”，然后勾选“包含以下搜索位置”。
- 单击“浏览”按钮，在SigmaStudio应用程序文件夹内定位正确的驱动程序（默认文件夹位置：C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers）： 选中CyUSB.inf文件。
- 如果弹出“本软件未通过Windows标志测试”对话框，请单击“仍然继续”。
在SigmaStudio中使用USBi：
如需在SigmaStudio和USBi板之间进行通信，则必须在原理设计图中加入一个通信通道模块。如需定位该模块，选择“硬件配置”选项卡，并在“工具箱”或“树形工具箱”窗口选择“通信通道”目录，然后选择USBi模块。
该模块为多个处理器(IC/DSP)提供连接，允许您在单个设计中使用多个处理器。该模块允许您明确指定全部两个通信协议（SPI或I²C）和器件地址、I²C地址或SPI CLATCH线路。DSP硬件地址必须匹配模块选定的通信地址，才能正常工作。有关寻址方面的更多信息（如ADR_SEL、ADDR0或ADDR1引脚），请参见器件的数据手册。USBi默认协议为I²C；如需使能SPI，必须首先通过模块的下拉菜单选择SPI地址，然后执行三次写操作（如点击3次“寄存器读/写”窗口中的“写”按钮）。USBi硬件提供LED，表示电流模式（I²C或SPI）。
