ADAU1777

量产

4 ADC、2 DAC低功耗编解码器，带音频处理器

数据手册 (Rev. 0)

Viewing:

产品详情

可编程音频处理器
- 快速（高达768 kHz）和慢速处理路径
- 双二阶滤波器、限幅器、音量控制和混合
低延迟24位ADC和DAC
- 102 dB SNR（通过PGA和ADC，采用A加权滤波器）
- 108 dB组合SNR（通过DAC和耳机，采用A加权滤波器）
串行端口采样速率：8 kHz至192 kHz
模拟至模拟延迟：5 μs
4个单端模拟输入，可配置为麦克风或线路输入
双路立体声数字麦克风输入
立体声模拟音频输出，单端或差分，
可配置为线路输出驱动器或耳机驱动器
PLL支持从8 MHz至27 MHz的任何输入时钟速率
全双工、异步采样速率转换器(ASRC)
电源
- 模拟和数字输入/输出：1.8 V至3.3 V
- 数字信号处理(DSP)内核：1.1 V至1.8 V
低功耗
I²C和SPI控制接口，从I2C EEPROM自行引导
7个多用途(MPx)引脚用于数字控制和输出

参考资料

数据手册 1

ADAU1777: Four-ADC, Two-DAC, Low Power Codec with Audio Processor Data Sheet (Rev.0) 12/22/2016

用户手册 1

UG-1055: Evaluating the ADAU1777 Four ADC, Two DAC, Low Power Codec with Audio Processor (Rev.0) 12/22/2016

这是最新版本的数据手册

软件资源

SigmaStudio

图形开发工具，用于ADI DSP音频处理器和A2B®收发器的编程、开发和调试软件。

评估套件

ADAU1777 评估板

立即购买更多内容

产品详情

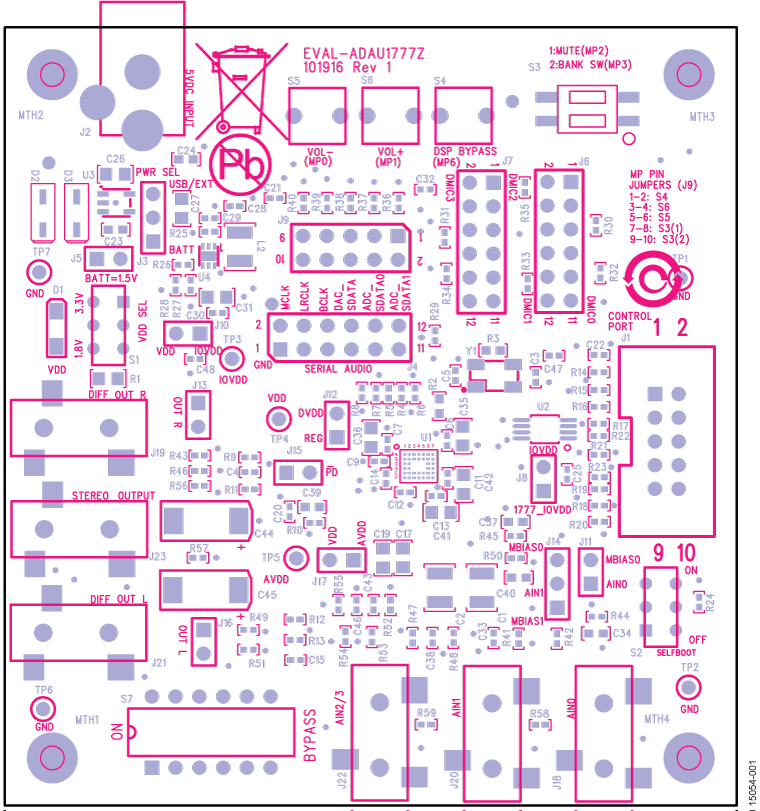

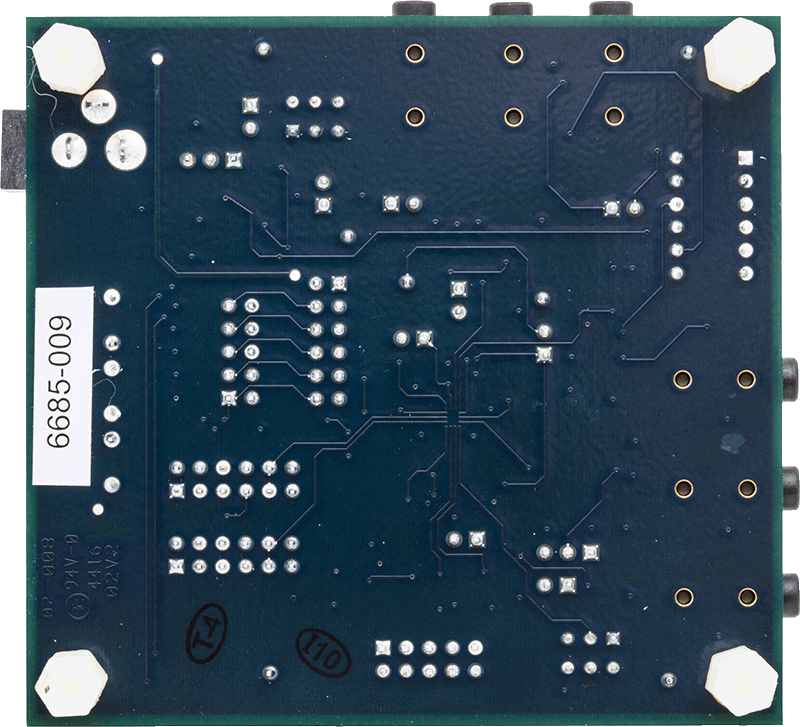

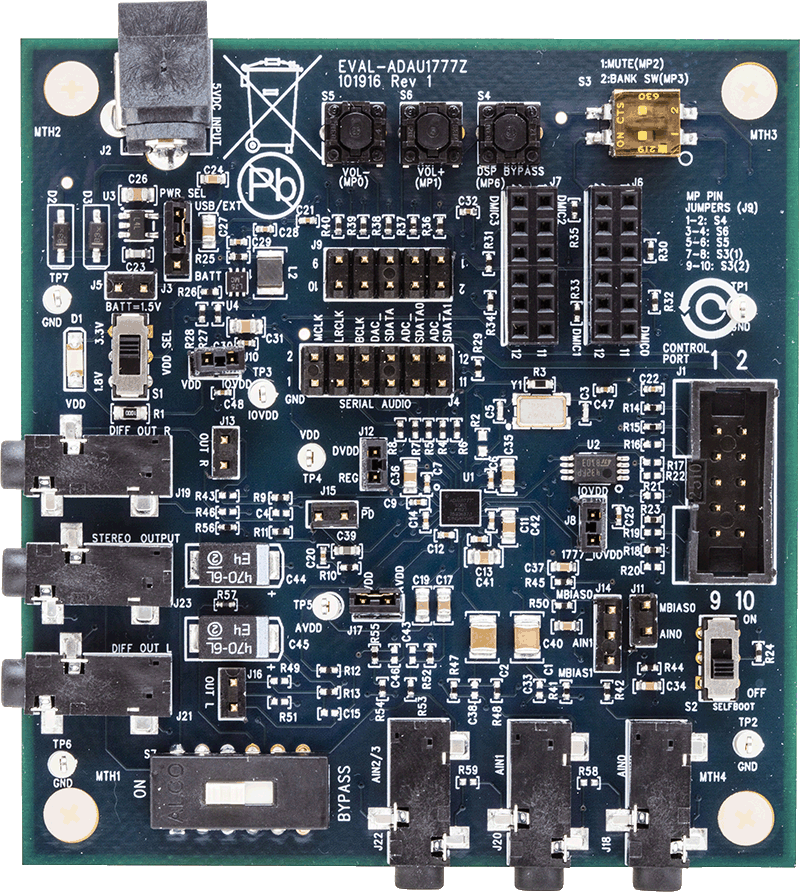

通过该评估板，可访问ADAU1777上的所有模拟和数字输入/输出。ADAU1777内核受控于ADI公司的SigmaStudio™软件，该软件通过USB连接与电路板接口。通过该评估板，可访问ADAU1777上的所有模拟和数字输入/输出。ADAU1777内核受控于ADI公司的SigmaStudio™软件，该软件通过USB连接与电路板接口。EVALADAU1777Z通过一节AAA电池、USB总线或3.8 V至5.5 V单电源供电，可根据评估板的要求调节电压。印刷电路板(PCB)采用4层设计，内层具有单接地层和单电源层。该板内置用于外部麦克风和扬声器的连接器。主时钟由外部提供，或通过片上12.288 MHz无源晶振提供。

资料

UG-1055: Evaluating the ADAU1777 Four ADC, Two DAC, Low Power Codec with Audio Processor (Rev.0)
2016/12/22
