ADAU1590
过期D类音频功率放大器
- 产品模型
- 2
Viewing:
产品详情
- 集成立体声调制器与功率级
- 0.005% THD + N
- 动态范围：101 dB
- PSRR >55 dB
- RDS-ON < 0.3 Ω （每个晶体管）
- 效率 > 90% （8Ω）
- EMI优化调制器
- 开-关-静音爆音抑制
- 短路保护
- 过温保护

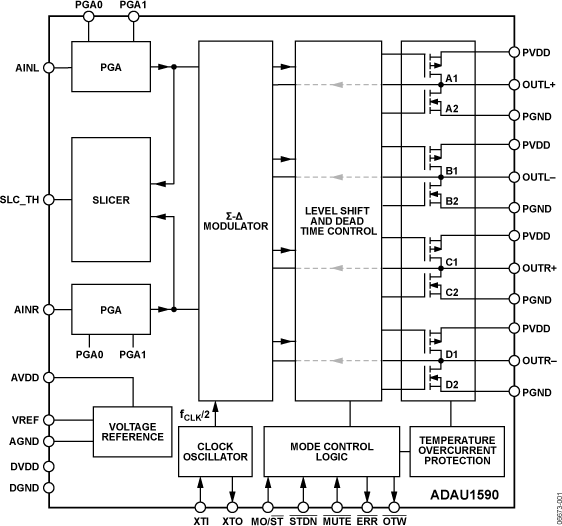

ADAU1590是一款双通道桥接负载(BTL)开关音频功率放大器，内置Σ-Δ调制器。
该调制器接受模拟输入信号并产生开关输出，以直接驱动扬声器。数字、微控制器兼容型接口可控制复位、静音和PGA增益以及输出信号，以处理热和过流错误条件。输出级可采用9 V至15 V的电源电压供电。模拟调制器和数字逻辑采用3.3 V电源供电。
应用
- 平板电视
- PC音频系统
- 迷你型器件
参考资料
应用笔记 1
评估设计文件 1
停产数据手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

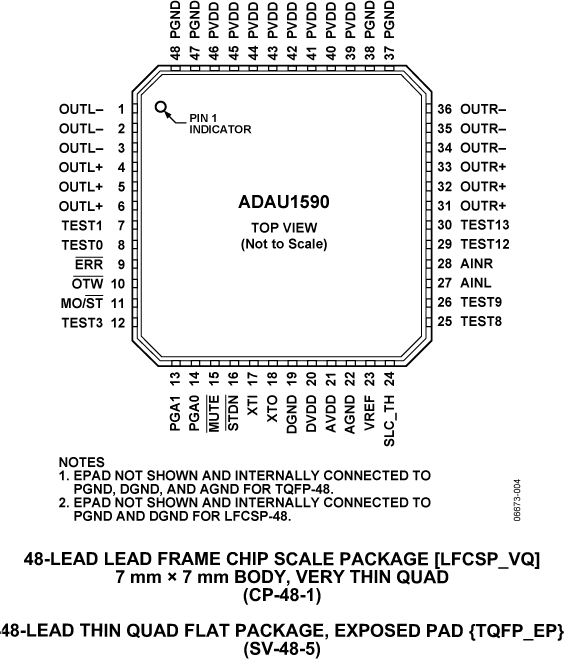

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADAU1590ACPZ | 48-Lead LFCSP (7mm x 7mm w/ EP) | ||
| ADAU1590ACPZ-RL | 48-Lead LFCSP (7mm x 7mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 9, 2012 - 12_0045 Obsolescence of Select Material Numbers |
||
| ADAU1590ACPZ | 过期 | |
| ADAU1590ACPZ-RL | 过期 | |
这是最新版本的数据手册
