ADAU1513
过期Class-D Audio Power Stage
- 产品模型
- 2
Viewing:
产品详情
- 集成的立体声功率级
- RDS-ON< 0.3 Ω （每个晶体管）
- 效率 > 90%
- 短路保护
- 过热保护

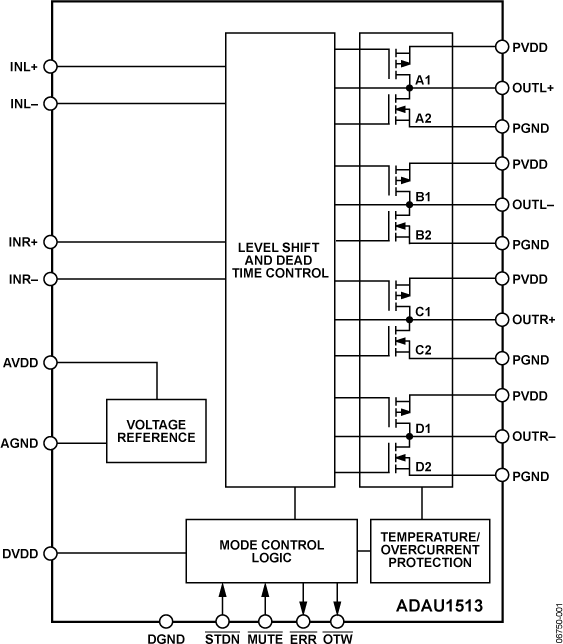

ADAU1513是一款双通道桥接负载（BTL）D类音频功率级。这个功率级能高效的驱动4Ω的扬声器负载，每通道可提供高达15 W的功率。将两个ADAU1513与一个ADAV4201脉宽调制（PWM）处理器搭配使用时，可构成四通道的音频系统。功率级将来自ADAV4201处理器的3.3 V逻辑差分PWM信号作为输入，包含过热保护和输出短路保护电路，具有逻辑电平错误标志输出，以便与系统微控制器进行接口，并对功率级进行复位和静音控制。功率级采用9 V～18 V的电源供电。低功耗数字逻辑电路采用3.3 V电源供电。ADAU1513可以与ADAV4201以外的其它调制器配合使用。欲了解应用支持，请联系当地的销售部。
应用
- 平板电视
- PC音频系统
- 迷你设备
参考资料
数据手册 1
应用笔记 1
评估设计文件 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

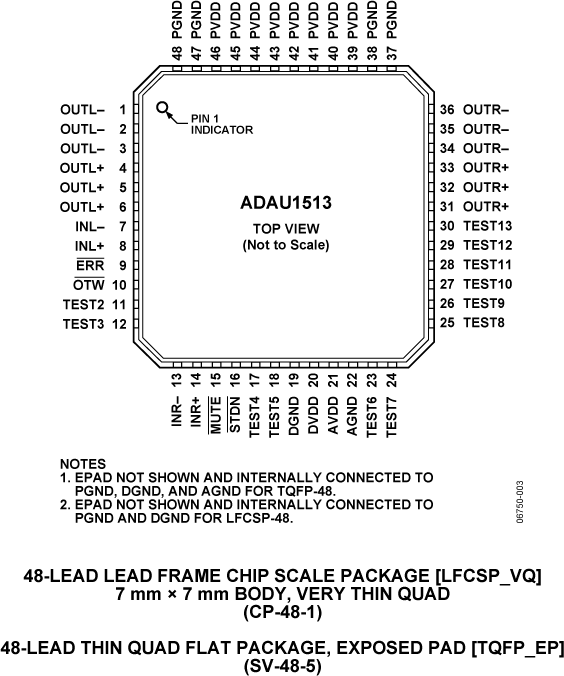

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADAU1513ACPZ | 48-Lead LFCSP (7mm x 7mm w/ EP) | ||
| ADAU1513ACPZ-RL7 | 48-Lead LFCSP (7mm x 7mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 9, 2012 - 12_0045 Obsolescence of Select Material Numbers |
||
| ADAU1513ACPZ | 过期 | |
| ADAU1513ACPZ-RL7 | 过期 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| SSM3302 | 量产 | 2 ×10 W、无滤波器、D类立体声音频放大器 |
