ADAQ4003

推荐新设计使用

18-Bit、2 MSPS μModule 数据采集解决方案

数据手册 (Rev. B)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 改善设计历程
    • 具有可选输入范围的全差分 ADC 驱动器
      • 具有 5 V VREF 的输入范围：±10 V，±5 V 或 ±2.5 V
    • 包含基本的无源组件
      • ±0.005% iPassives 匹配电阻阵列
    • 宽输入共模电压范围
    • 高共模抑制比
    • 单端到差分转换
  • 信号链密度增加
    • 小型、7 mm × 7 mm、0.80 mm 间距、49 球 CSP_BGA
      • 4× 尺寸缩小与离散解决方案
    • 具有 VCM 生成功能的板载基准电压源缓冲器
  • 高性能
    • 吞吐量：2 MSPS，无流水线延迟
    • 保证 18 位无失码
    • 积分非线性：±3 ppm （典型值），保证 ±8 ppm
    • SINAD：99 dB（典型值）(G = 0.454)v
    • 失调误差漂移：0.7 ppm/°C（典型值）(G = 0.454)
    • 增益误差漂移：±0.5 ppm/°C（典型值）
  • 高性能
  • 低总功耗：2 MSPS 时为 51.6 mW（典型值）
  • 兼容串行接口 SPI-/QSPI™-/MICROWIRE™-/DSP
    • 多功能逻辑接口电源，提供 1.8 V、2.5 V、3 V 或 5 V 电压
ADAQ4003
18-Bit、2 MSPS μModule 数据采集解决方案
ADAQ4003 Functional Block Diagram ADAQ4003 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

ADAQ4003: FPGA Device Driver

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • ADAQ4003

IBIS 模型 1

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
EVAL-ADMX2001

高性能精密阻抗分析仪测量模块

立即购买 更多内容

特性和优点

  • 复阻抗测量范围：0.2Hz至10 MHz
  • 高吞吐速率
  • 基本相对精度：0.05%
  • 宽测量范围
    • 电阻范围：1mohm至20Mohm
    • 电容范围：10fF至160F
    • 电感范围：1nH至1600H
  • 可编程测试信号
    • 16位幅度调整高达2.25Vpk
    • 频率分辨率：0.2Hz
    • 16位直流偏置设置高达±2.5V
  • 直流电阻测量
  • 18种用于C、R、L、Z和Y的阻抗测量格式
  • 自动多点和参数扫描
  • 校准和固定装置补偿功能
    • 用于测量可追溯性的自动校准程序
    • 校准系数存储在非易失性存储器中
    • 补偿消除了固定装置寄生效应

产品详情

ADMX2001是一种测量模块，可简化阻抗测量系统的开发过程或可用于增强现有测试平台的功能。通过使用高性能混合信号和处理算法，ADMX2001可测量小至0.1fF的电容以及高达1GΩ的电阻值变化，这是测试半导体器件、电子元件和传感器的常见要求。此外，内置测量算法使ADMX2001能够提供采用多种格式的完全校准复阻抗或导纳测量结果，包括电阻、电容和电感的并联和串联组合。

应用

  • 自动化测试设备
  • 半导体特性表征
  • 晶圆验收测试
  • 电阻抗谱
  • 阻抗网络分析
  • 电池测试

eval board
schematic 9
schematic 10
schematic 11
schematic 12
schematic 13
ADSKPMB10-EV-FMCZ

Single-Channel, Fully Isolated, Low Latency Data Acquisition System (DAQ)

立即购买 更多内容

特性和优点

  • Fully Isolated PMOD-to-FMC interposer board
  • Software programmable bipolar input ranges (±1.1 V to ±11.0 V)
    • Allows single-ended and differential signals
  • GΩ input impedance allows direct interface with sensors
  • On-board 5 V reference and buffer
  • Complete power management solution
  • SPI-/QSPI-/MICROWIRE-/DSP-compatible serial interface
  • PC software for control and data analysis of time and frequency domain

产品详情

The ADSKPMB10-EV-FMCZ signal chain kit is a two-board solution, which consists of a Precision Medium Bandwidth Data Acquisition Solution on a PMOD form factor and a Fully Isolated PMOD-to-FMC interposer board.

The Precision Medium Bandwidth Data Acquisition Solution features a discrete programmable gain instrumentation amplifier (PGIA) that was built using a 30V, High Speed, Low Noise, Low Bias Current, JFET Operational Amplifier, the ADA4627-1, a Precision Quad Matched Resistor Network, the LT5400, a Low Capacitance, 4-Channel, ±15 V/+12 V iCMOS™ Multiplexer, the ADG1209 and the internal Fully Differential Amplifier (FDA) ADC driver of the ADAQ4003. The PGIA in thru front-end offers high input impedance that allows direct interface with a variety of sensors. A programmable gain is often needed to adapt the circuit to different input signal amplitudes—unipolar or bipolar and single-ended or differential with varying common-mode voltages. The PGIA works with the ADAQ4003, an 18-Bit, 2 MSPS, µModule® Data Acquisition Solution.

The Fully Isolated PMOD-to-FMC interposer board was designed using a Low Noise, 1A, 1MHz Push-Pull DC/DC Driver with Duty Cycle Control, the LT3999, a Robust 3.0kVrms Digital Isolators w/ Fail-Safe for the SPI lines and PGIA gain control pins, the ADuM152N and the ADuM120N, and a Low noise and ultra-low noise LDO regulators the ADP7105 and the ADP150N respectively.

APPLICATIONS

  • Data acquisition and system monitoring
  • Automated test equipment
  • Instrumentation
  • Medical equipment

eval board
schematic 14
schematic 15
schematic 16
EVAL-ADAQ40xx

评估ADAQ4001/ADAQ4003 16/18位、2 MSPS、μModule数据采集解决方案

立即购买 更多内容

特性和优点

  • 功能齐全的 Pmod 评估板，带有 Pmod 至 FMC 插入板
  • 通用模拟信号调理电路
  • 板载基准电压源和 ADC 驱动器
  • 用于对时域和频域进行控制及数据分析的 PC 软件
  • 兼容系统演示平台 (EVAL-SDP-CH1Z)

产品详情

ADAQ4001和ADAQ4003 µModule® 数据采集系统评估套件（EVAL-ADAQ4001FMCZ或EVAL-ADAQ4003FMCZ）包含EVAL-ADAQ4001PMDZ或EVAL-ADAQ4003PMDZ外设模块(Pmod)板和EVAL-PMD-IB1Z Pmod到现场可编程栅格阵列(FPGA)夹层卡(FMC)转接板，可电路板可通过160引脚FMC连接器与系统演示控制器板(EVAL-SDP-CH1Z)接口，如用户指南中的图1所示。

ADAQ4001 µModule和ADAQ4003 µModule将多个常用的信号处理和调理块集成到单个器件中，包括低噪声、全差分模数转换器(ADC)驱动器、稳定的基准电压缓冲器、高分辨率16位或18位2 MSPS逐次逼近寄存器(SAR) ADC以及实现出色性能所需的关键无源元件。

EVAL-ADAQ4001PMDZ和EVAL-ADAQ4003PMDZ板上器件包含：

  • ADR4550高精度、缓冲带隙5.0 V基准电压源（参见用户指南中的图25）
  • 可选ADA4898-1高电压、低噪声、低失真、单位增益稳定的高速运算放大器（参见用户指南中的图26）
  • 可选AD8251可编程增益仪表放大器（参见用户指南中的图26）
  • LT5400-4四通道匹配、低漂移、电阻网络。

请注意，EVAL-ADAQ4001PMDZ和EVAL-ADAQ4003PMDZ上的J1和J2提供低噪声模拟信号源。

有关ADAQ4001或 ADAQ4003的完整详细信息，请参阅ADAQ4001或ADAQ4003数据手册，在使用EVAL-ADAQ4001FMCZ或EVAL-ADAQ4003FMCZ时，必须同时参阅该数据手册和用户指南。
EVAL-ADMX2001
高性能精密阻抗分析仪测量模块

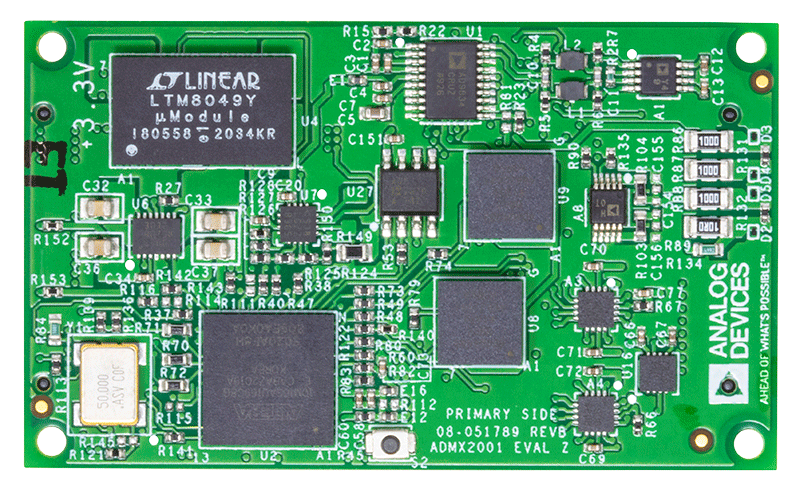

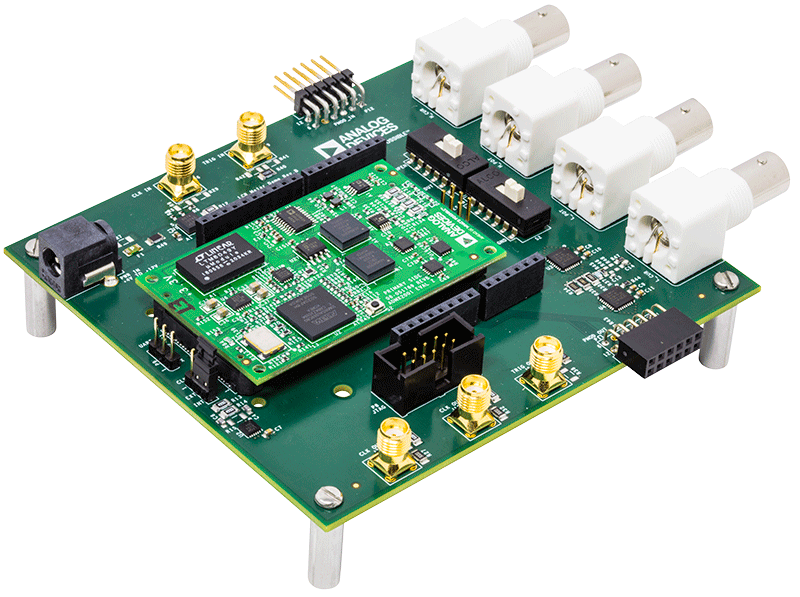

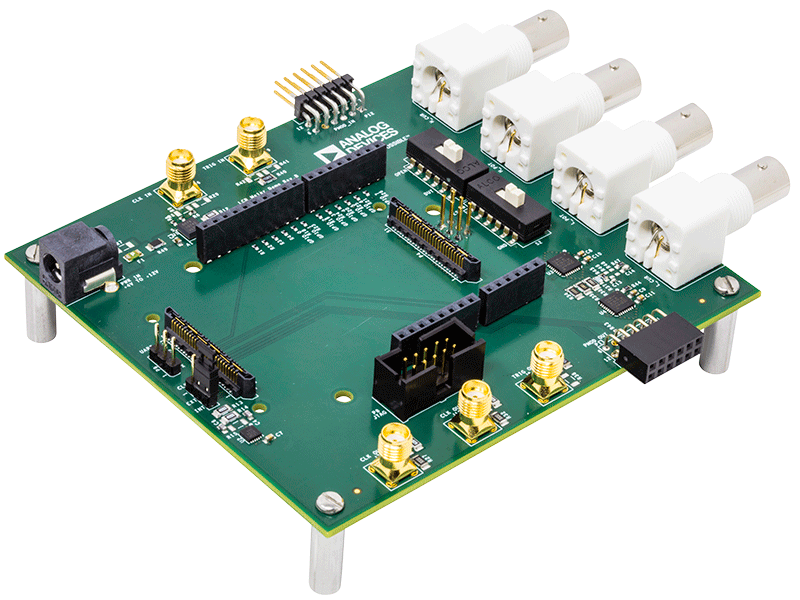

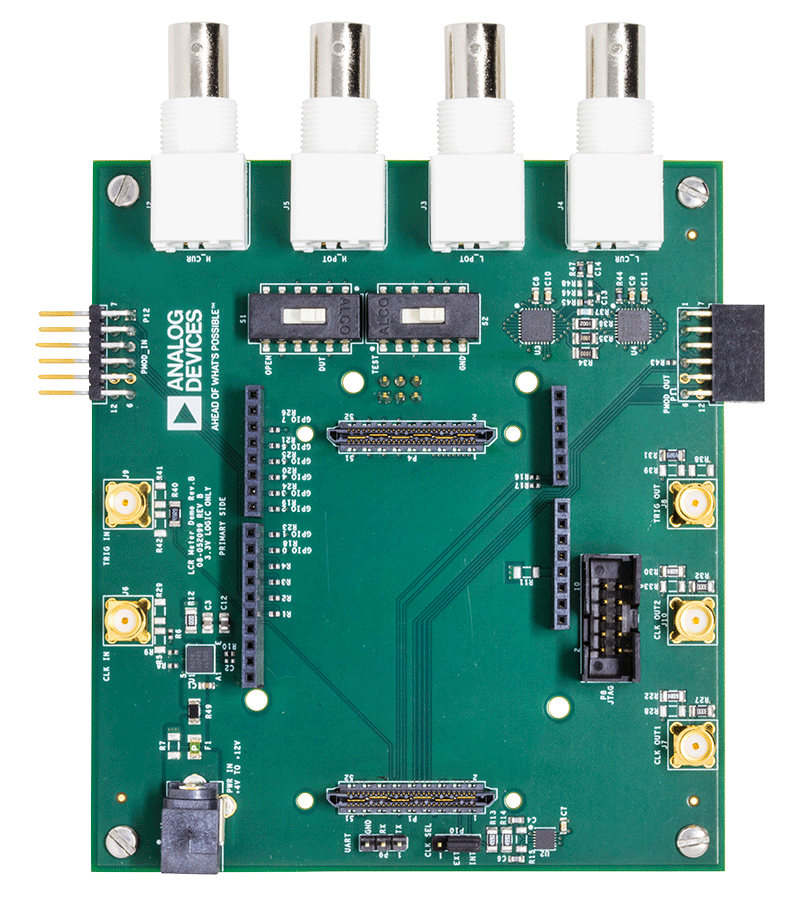

EVAL-ADMX2001EBZKIT Evaluation Board EVAL-ADMX2001EBZKIT Evaluation Board - Top View ADMX2001 Evaluation Board ADMX2001 Evaluation Board - Top View ADMX2001 Evaluation Board - Bottom View EVAL-ADMX2001EBZ Evaluation Board EVAL-ADMX2001EBZ Evaluation Board - Top View EVAL-ADMX2001EBZ Evaluation Board - Bottom View
ADSKPMB10-EV-FMCZ
Single-Channel, Fully Isolated, Low Latency Data Acquisition System (DAQ)

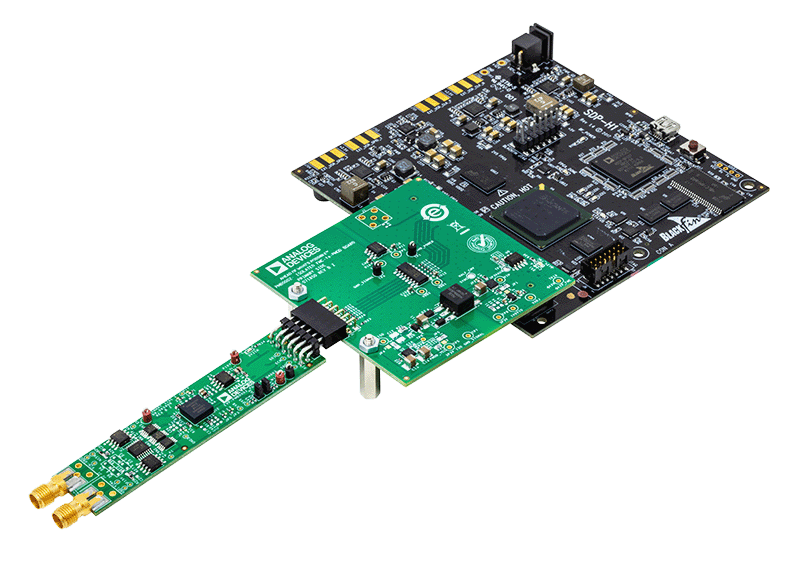

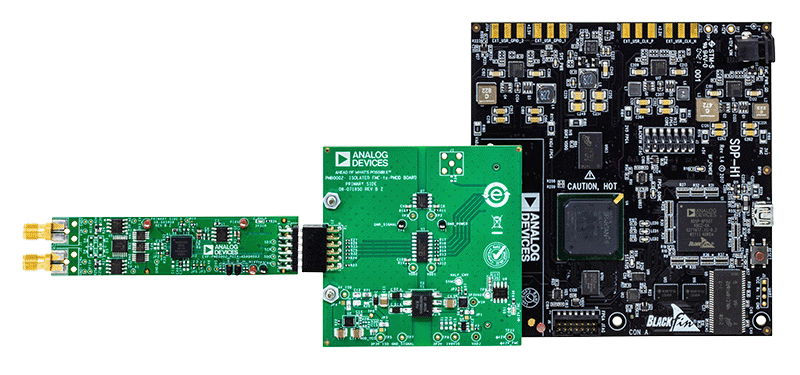

ADSKPMB10-EV-FMCZ ADSKPMB10-EV-FMCZ - Top View ADSKPMB10-EV-FMCZ - Bottom View ADSKPMB10-EV-FMCZ Kit with SDP-H1 ADSKPMB10-EV-FMCZ Kit with SDP-H1 - Top View
EVAL-ADAQ40xx
评估ADAQ4001/ADAQ4003 16/18位、2 MSPS、μModule数据采集解决方案

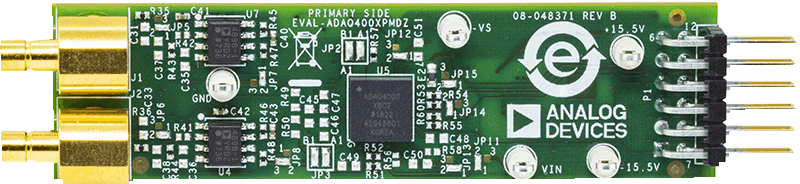

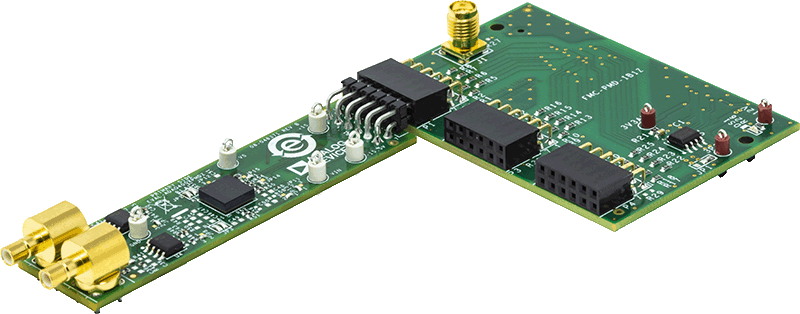

ADAQ400x Evaluation Board ADAQ400x Evaluation Board - Top View ADAQ400x Evaluation Board - Top View
