ADA4922-1

量产

高压、差分18位ADC驱动器

数据手册 (Rev. A)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:
  • 产品详情
  • 参考资料
  • 软件资源
  • 工具及仿真模型
  • 评估套件
  • 最新评论
    •

    产品详情

    • 单端至差分转换
    • 低失真(VO, dm = 40 V p-p)
      • −99 dBc HD (100 kHz)
    • 折合到差分输出端的噪声低：12 nV/√Hz
    • 高输入阻抗：11 MΩ
    • 固定增益：2
      • 无需外部增益元件
    • 折合到输出端的失调电压低：1.1 mV（最大值）
    • 低输入偏置电流：3.5 μA（最大值）
    • 宽电源电压范围
      • 5 V至26 V
      • 可产生超过40 V p-p的差分输出信号
    • 高速
      • 38 MHz、−3 dB带宽（0.2 V p-p差分输出）
    • 快速建立时间：
      • 200 ns（建立至0.01%，12 V步进，±5 V电源）
    • 禁用特性
    • 提供节省空间的散热增强型封装

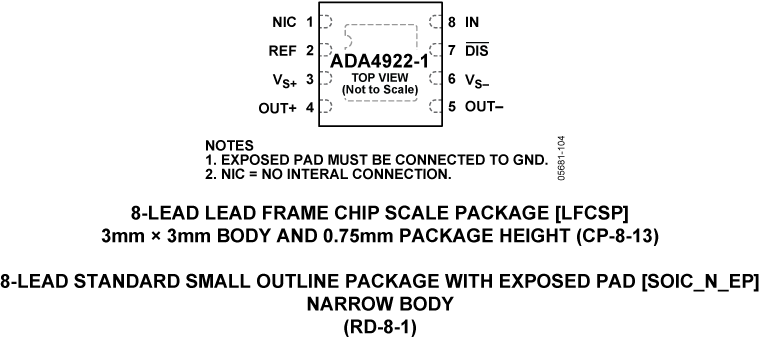

      • 8引脚、3 mm × 3 mm LFCSP封装
      • 8引脚SOIC
    • 低供电电流：IS = 10 mA（±12 V电源）
    ADA4922-1
    高压、差分18位ADC驱动器
    提问

    参考资料

    数据手册 1

    用户手册 1

    了解更多

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型

    SPICE 模型 1

    评估套件

    EVAL-FDA-1

    单差分放大器通用评估板

    立即购买 更多内容

    产品详情

    通用差分放大器评估板可用来评估单一高速全差分放大器。 裸板式评估板支持用户快速原型开发各种差分或单端电路，较大程度降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号。

    EVAL-FDA-1
    单差分放大器通用评估板
