ADA4870

推荐新设计使用

2500 V/μs摆率、高压、1 A输出驱动放大器

数据手册 (Rev. B)
产品模型
5
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 非常适合驱动高容性或低阻性负载
  • 宽电源电压范围：10 V至40 V
  • 高输出驱动电流：1A/li>
  • 宽输出电压摆幅：采用40 V电源时，摆幅为37 V
  • 高摆率：2,500 V/μs
  • 宽带宽：52 MHz（大信号），70 MHz（小信号）
  • 低噪声：2.1 nV/√Hz
  • 静态电流：32.5 mA
    • 掉电：0.75 mA
  • 短路保护和标志
  • 热保护

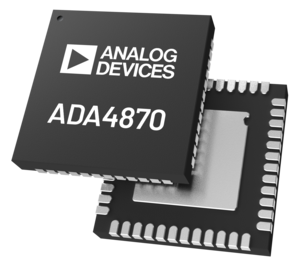

ADA4870
2500 V/μs摆率、高压、1 A输出驱动放大器

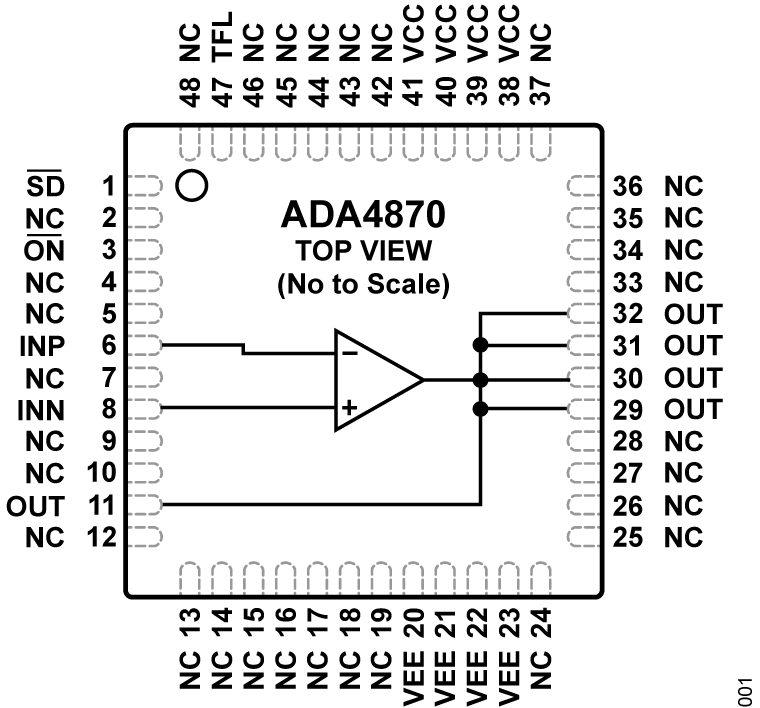

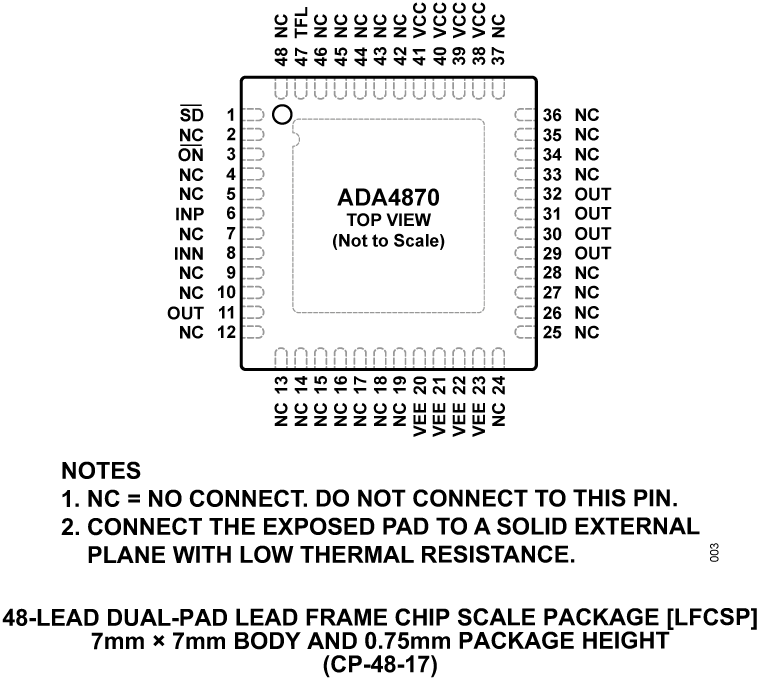

ADA4870 ADA4870 Functional Block Diagram ADA4870 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

SPICE 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
EVAL-ADA4870

ADA4870 评估板

立即购买 更多内容

特性和优点

  • 可轻松评估ADA4870
  • 单电源或双电源供电
  • 可靠的热管理

产品详情

ADA4870是一款40 V、单位增益稳定的高速电流反馈型放大器，使用40 V电源能够提供1 A输出电流。ADA4870创新架构采用ADI公司专有的高压XFCB工艺制造，支持各种要求严苛应用的高输出功率、高速信号处理解决方案。

ADA4870非常适合驱动高压功率FET、压电传感器、PIN二极管，以及各种需要高速高电源电压和高电流输出的其它要求严苛的应用。

ADA4870采用Power SOIC封装(PSOP_3)，为印刷电路板(PCB)和散热器提供高导热性裸露散热块，可实现有效散热，从而提高严苛环境中的可靠性。ADA4870的工作温度范围为−40°C至+85°C工业温度范围。

ADA4870ARR-EBZ评估板提供快速方便地评估ADA4870的平台。

EVAL-ADA4870
ADA4870 评估板
eval-image-unavailable
