ADA4850-1

量产

高速、轨到轨输出运算放大器，具有超低功耗省电功能

数据手册 (Rev. D)

产品模型: 1

Viewing:

产品详情

超低功耗（省电模式）：每个放大器150 nA（最大值）
低静态电流：每个放大器2.4 mA
高速
- −3 dB带宽：175 MHz
- 压摆率：220 V/µs
- 0.1%建立时间：85 ns
出色的视频特性
差分增益：0.12%
差分相位：0.09°
单电源供电：2.7 V至6 V
轨到轨输出
输出摆幅达到任一供电轨80 mV范围内
低失调电压：0.6 mV

产品模型: 1

参考资料

数据手册 1

ADA4850-1/ADA4850-2: High Speed, Rail-to-Rail Output Op Amps with Ultralow Power-Down Data Sheet (Rev.D) 09/28/2006

应用笔记 2

AN-581: 单电源应用中的偏置和去耦运算放大器 (Rev.0) 05/18/2009

AN-402: 以输入箝位放大器取代输出箝位运算放大器 08/07/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

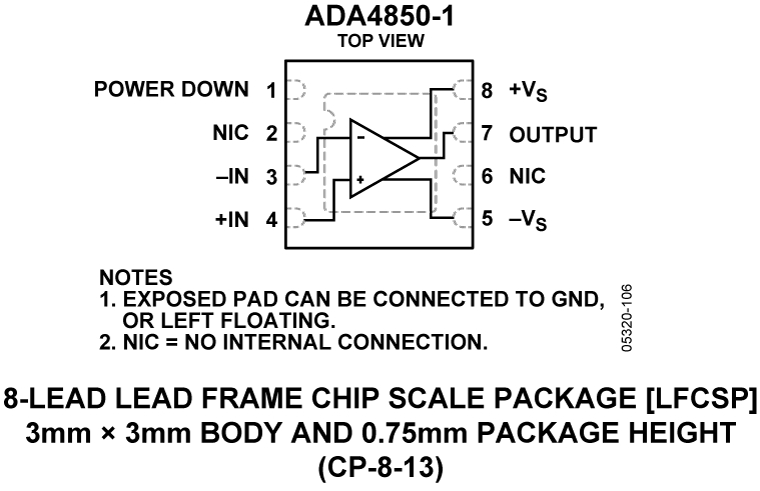

ADA4850-1YCPZ-RL7	8-Lead LFCSP (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 25, 2017 - 17_0068 CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices
		PCN17_0068_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Results Summary
ADA4850-1YCPZ-RL7	量产
2月 13, 2014 - 14_0038 Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
		PCN14_0038_Form Material_Report Detailed Change Description Package Outline Drawing Qualification Report Summary
ADA4850-1YCPZ-RL7	量产
11月 11, 2013 - 13_0191 Addition of Polyimide Layer to the ADA4850-1, ADA4851-1, ADA4850-2, ADA4851-2 & ADA4851-4
		PCN13_0191_Form Material_Report Qualification Report Summary
ADA4850-1YCPZ-RL7	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

VRMS/dBm/dBu/dBV计算器

功率测量和信号强度的标准单位之间的换算工具。

功耗与芯片温度

该工具根据电源电压、环境温度、负载特性和封装热数据估算芯片温度和功耗。

模拟滤波器向导

使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

SPICE 模型 1

ADA4850 SPICE Macro Model
