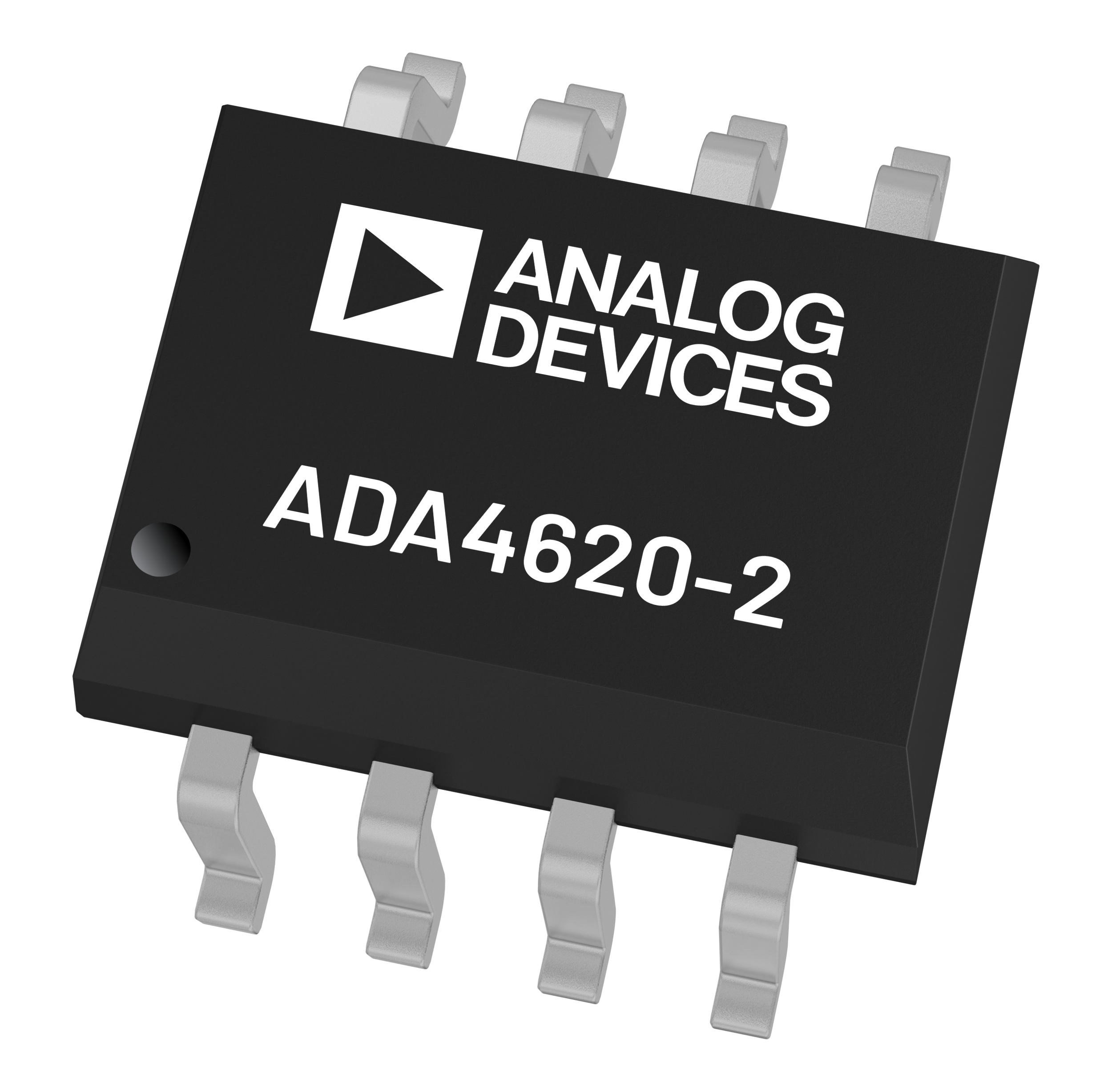

ADA4620-2

预发布

具有轨至轨输出的 36 V、精密、低噪声、16.5 MHz 结型场效应管运算放大器

产品模型: 1

Viewing:

产品详情

低失调电压：±30 μV 典型值
低失调电压漂移：±0.32 μV/°C 典型值
低输入偏置电流：±0.8 pA 典型值， ±5 pA 最大值
低 1/f 噪声：225 nV p-p，0.1 Hz 至 10 Hz 典型值
电压噪声密度：1 kHz 典型值时，为 5.1 nV/√Hz
增益带宽积：16 MHz 典型值
压摆率：32V/μs （典型值）
低 THD + N：1 kHz 典型值时，为 −148 dB
低电源电流：每个放大器 1.3 mA（典型值）

宽电源电压范围

单电源：4.5 V 至 36 V
双电源：±2.25 V 至 ±18 V

无相位反转
单位增益稳定
扩展的高输入共模范围
- (V+) − 4.4V < VCM ≤ (V+)
多渠道选择：
- ADA4620-1 单通道
- ADA4620-2 双通道

产品模型: 1

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADA4620-2ARZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
Linear Regulators 3
LT3032	推荐新设计使用	双通道、150mA、正 / 负、低噪声、低压差线性稳压器
LT3093	推荐新设计使用	–20V、200mA、超低噪声、超高 PSRR 负线性稳压器
LT3042	推荐新设计使用	20V、200mA、超低噪声、超高 PSRR RF 线性稳压器
开关稳压器 1
ADP5070	推荐新设计使用	具有独立正输出和负输出的1 A/0.6 A、DC-DC开关稳压器

部分模型	产品周期	描述
ADA4620-1	预发布	具有轨至轨输出的 36 V、精密、低噪声、16.5 MHz 结型场效应管运算放大器
