ADA4098-2

推荐新设计使用

50V、1MHz、每信道 165 μA、具有鲁棒性的顶级精密运算放大器

数据手册 (Rev. B)

产品模型: 10

Viewing:

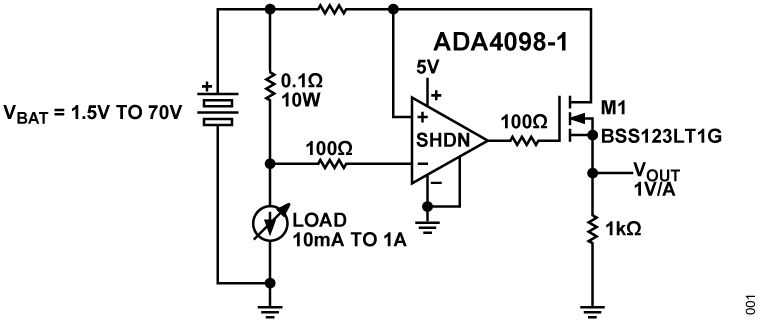

产品详情

超宽共模输入范围：−V_S − 0.1 V 至 −V_S + 70 V
宽电源电压范围：+3 V 至 +50 V (对于 PSRR 则至±25 V)
低电源电流：每信道 165 μA（典型值）
低输入失调电压：±35 μV（最大值）
低输入失调电压漂移：最大值 ±0.5 μV/°C（B 级）
低输入电压噪声：
- 1/f噪声角：6Hz（典型值）
- 0.1 Hz 到 10 Hz 时典型值为 400 nV p-p
- 100 Hz 时，为 17 nV/√Hz（典型值）
高速
- GBP：f_TEST = 2.5 kHz 时，典型值为 1.05 MHz
- 压摆率：ΔV_OUT = 25 V 时，为 0.85 V/μs （典型值）

低电源电流关断：20 μA（最大值）
低输入失调电流：±700 pA（最大值）
大信号电压增益：ΔV_OUT = 3.5 V 时，最小值为 126 dB
CMRR：V_CM = −0.1 V 至 +70 V 时，最小值为 120 dB
PSRR：V_SY = +3 V 至 ±25 V 时，最小值为 123 dB
输入无相位反转过载
±3 kV HBM 和 ±1.25 kV FICDM
宽温度范围：−55°C至+150°C（H 级）

产品模型: 10

参考资料

数据手册 2

ADA4098-1/ADA4098-2: 50 V, 1 MHz, 165 μA, Robust Over-The-Top Precision Op Amps Data Sheet (Rev.B) 05/22/2023

ADA4098-1/ADA4098-2: 50 V、1 MHz、165 µA、稳定可靠的Over-The-Top精密运算放大器 05/22/2023

用户手册 1

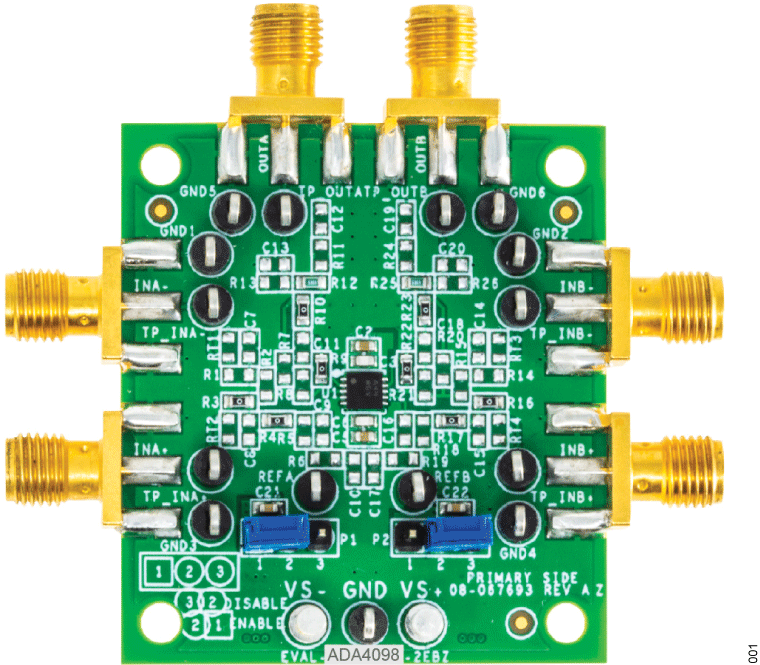

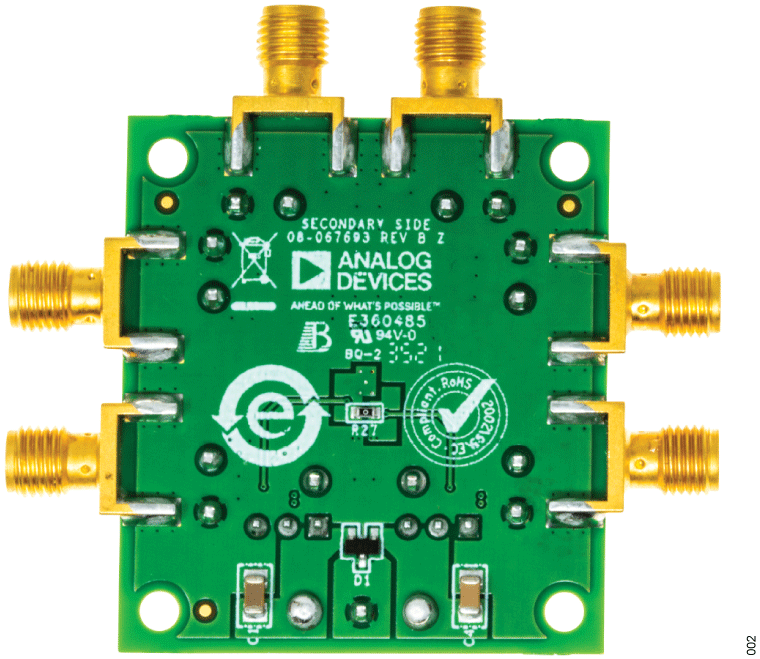

UG-2029: Evaluating the ADA4098-2 50 V, 1 MHz, 165 μA per Channel, Robust, Over-The-Top Precision Op Amp (Rev.0) 03/17/2022

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

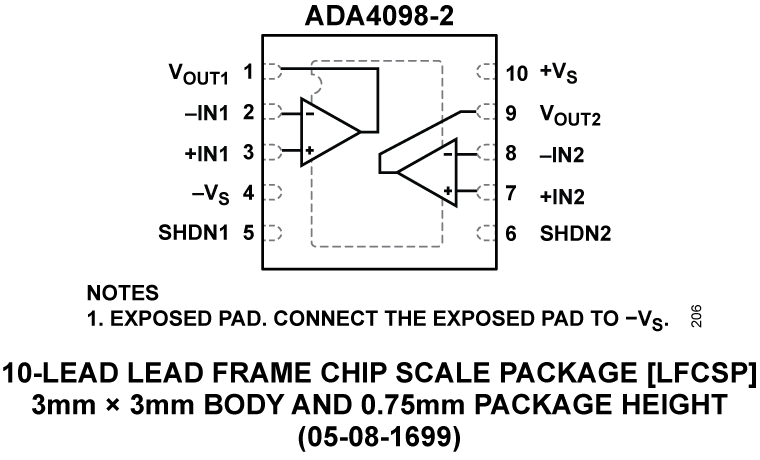

ADA4098-2BCPZ	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4098-2BCPZ-RL7	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

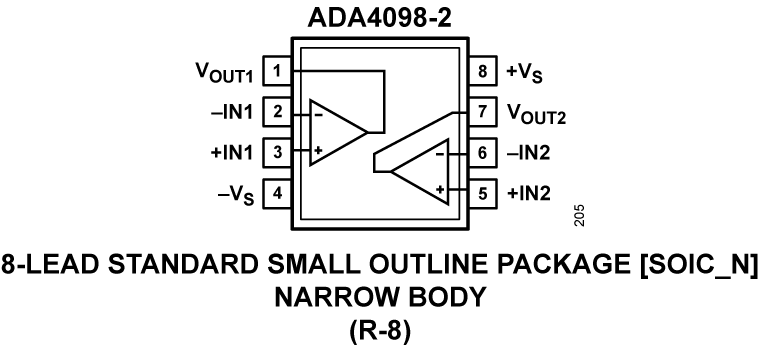

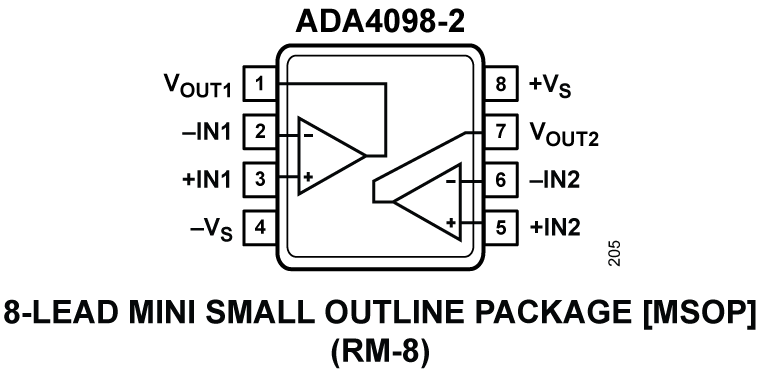

ADA4098-2BRMZ	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4098-2BRMZ-RL7	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4098-2BRZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4098-2BRZ-RL7	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4098-2HCPZ	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4098-2HCPZ-RL7	10-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4098-2HRZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADA4098-2HRZ-RL7	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册
