AD9983A
最后购买期限高性能8位显示器接口
- 产品模型
- 4
产品详情
- 8位模数转换器
- 最大转换速率：140 MSPS
- 低PLL时钟抖动(140 MSPS)
- 自动增益匹配
- 自动失调调整
- 2:1 输入多路复用
- 通过专用引脚或串行寄存器实现省电
- 4:4:4, 4:2:2, 和DDR输出格式模式
- 可变输出驱动强度
- 奇数/偶数场检测
- 外部时钟输入
- 再生Hsync输出
AD9983A是一款完整的8位、140 MSPS、单芯片模拟接口，针对捕获YPbPr视频和RGB图形信号进行了优化。它的编码速率达140 MSPS，具有300 MHz全功率模拟带宽，支持最高达1080i和720p的所有高清电视视频模式，以及最高达SXGA（1280 × 1024，75 Hz）的图形分辨率。

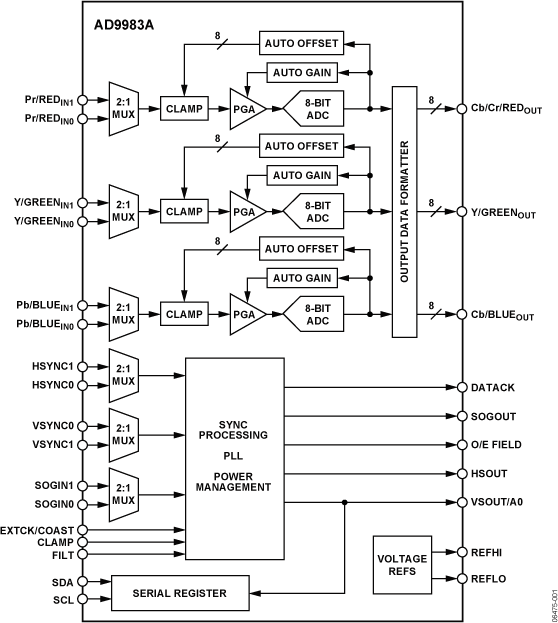

AD9983A内置一个140 MHz三通道ADC，其中具有内部基准电压源、锁相环(PLL)以及可编程增益、失调和箝位控制功能。用户仅需提供1.8 V电源和模拟输入。三态CMOS输出可以采用1.8 V至3.3 V电源供电。
AD9983A片内PLL从三级同步信号（用于YPbPr视频）或水平同步信号（用于RGB图形）产生采样时钟。采样时钟输出频率范围为10 MHz至140 MHz。内部产生Coast信号时，PLL可以在无同步输入的情况下维持其输出频率。利用32级采样时钟相位调整功能可以维持输出数据、同步和时钟相位之间的关系。
通过自动失调特性，可以自动恢复信号基准电平，并自动校准消除三个通道之间的失调偏差。利用通道间增益自动匹配特性，可以使三个通道之间的增益不匹配最小。
AD9983A还能针对复合同步和绿同步(SOG)应用提供完全同步处理。箝位信号既可以在内部产生，也可以由用户通过CLAMP输入引脚提供。
AD9983A采用先进的CMOS工艺制造，提供80引脚、无铅、表贴塑封LQFP封装，节省空间；额定温度范围为0°C至70°C。
应用
- 高级电视
- 等离子显示面板
- 液晶电视
- 高清电视
- RGB 图形处理
- 液晶显示器和投影仪
- 扫描转换器
参考资料
数据手册 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

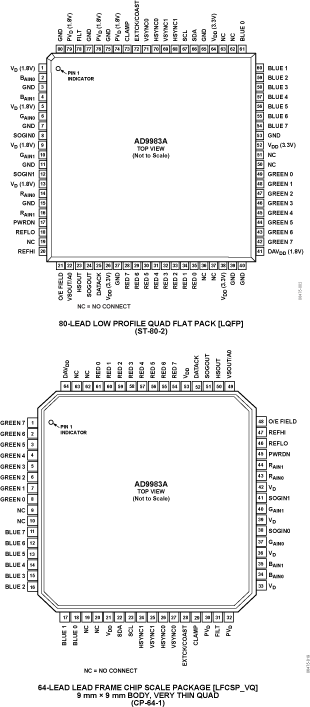

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD9983AKCPZ-140 | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
| AD9983AKCPZ-170 | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
| AD9983AKSTZ-140 | 80-Lead LQFP (14mm x 14mm) | ||
| AD9983AKSTZ-170 | 80-Lead LQFP (14mm x 14mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
6月 9, 2021 - 20_0126 Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea |
||
| AD9983AKCPZ-140 | 最后购买期限 | |
| AD9983AKCPZ-170 | 最后购买期限 | |
|
10月 18, 2016 - 16_0034 Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin |
||
| AD9983AKSTZ-140 | 最后购买期限 | |
| AD9983AKSTZ-170 | 最后购买期限 | |
|
3月 10, 2010 - 10_0017 QFP Multigrade Laser Conversion |
||
| AD9983AKSTZ-140 | 最后购买期限 | |
| AD9983AKSTZ-170 | 最后购买期限 | |
|
6月 8, 2009 - 09_0103 QFP Assembly Transfer from STATSChipPAC Singapore(SCS) to STATSChipPAC China(SCC), Amkor Philippines (ATP), and Amkor Korea (ATK) |
||
| AD9983AKSTZ-140 | 最后购买期限 | |
| AD9983AKSTZ-170 | 最后购买期限 | |
|
1月 5, 2009 - 07_0077 Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages |
||
| AD9983AKSTZ-140 | 最后购买期限 | |
| AD9983AKSTZ-170 | 最后购买期限 | |
