AD9923A

最后购买期限

CCD信号处理器，内置垂直驱动器和Precision Timing™ 发生器

数据手册 (Rev. A)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 集成15通道垂直驱动器
  • 12位、36 MHz模数转换器(ADC)
  • 寄存器图与AD9923相似
  • 支持5场、10相垂直时钟
  • 完整的片内时序发生器
  • Precision Timing内核，分辨率 <600 ps
  • 相关双采样器(CDS)
  • 6 dB至42 dB、10位可变增益放大器(VGA)
  • 具有可变电平控制功能的黑色电平箝位
  • 片内3 V水平和RG驱动器
  • 2相和4相水平时钟模式
  • 支持电子和机械快门
AD9923A
CCD信号处理器，内置垂直驱动器和Precision Timing™ 发生器

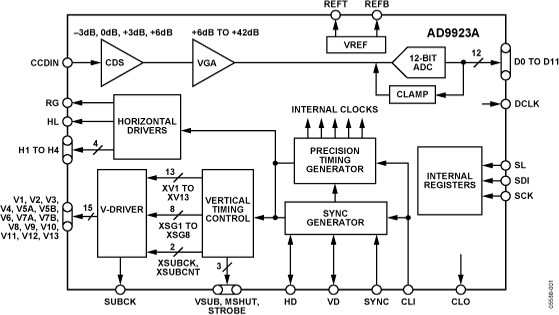

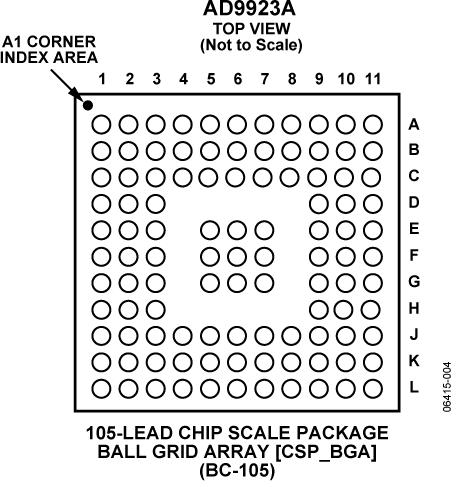

AD9923A Functional Block Diagram AD9923A Pin Configuration
