AD9786

不推荐用于新设计

16位、500 MSPSTxDAC+®数模转换器

数据手册 (Rev. B)

产品模型: 2

Viewing:

产品详情

16位分辨率，DAC更新速率最高达500 MSPS
本底噪声性能：-164 dBm/Hz（20 MHz输出）
IMD至300 MHz：< -70 dBc
SFDR (10 MHz)：86 dBc
DNL：± 0.75 LSB
可选2X/4X/8X高性能插值滤波器：200 MSPS数据速率
直接中频传输频率

100-300 MHz及以上
可选数据格式：
二进制补码或标准二进制
LVTTL/CMOS兼容型输入
多功能时钟接口
可通过SPI端口编程

参考资料

数据手册 1

AD9786: 16-Bit, 200 MSPS/500 MSPS TxDAC+^® with 2×/4×/8× Interpolation and Signal Processing Data Sheet (Rev.B) 07/01/2004

应用笔记 7

AN-834: AD9786/AD9726校准引擎 (Rev.0) 09/21/2010

CDMA2000多载波系统可行性研究 (Rev.AN-808) 12/19/2014

AN-748: 高速CMOS输入DAC中的建立和保持时间测量 (Rev.0) 10/20/2004

Multicarrier CDMA2000 Feasibility (Rev.AN-808) 11/09/2007

AN-747: 多个AD9786 TxDAC的时序同步 (Rev.0) 10/01/2004

AN-302: Exploit Digital Advantages in an SSB Receiver 01/01/2000

AN-137: A Digitally Programmable Gain and Attenuation Amplifier Design 09/26/2002

技术文章 2

Analog Devices' New Integrated Converter Solutions Reduce Design Costs For Next-Generation Wireless Infrastructures 09/25/2002

Measuring VSWR and Gain in Wireless Systems 11/01/2005

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

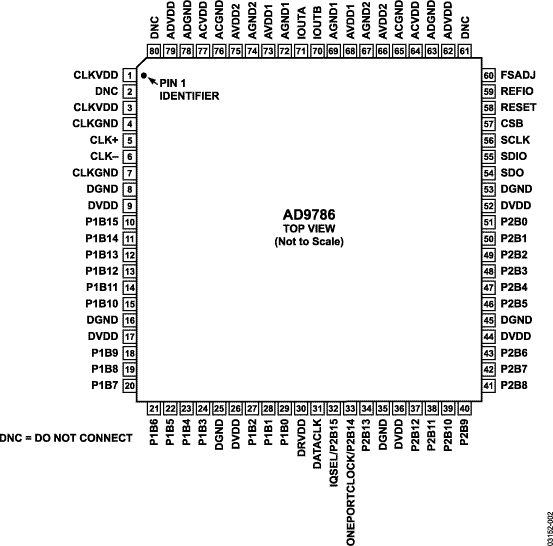

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD9786BSVZ	80-Lead TQFP (12mm x 12mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9786BSVZRL	80-Lead TQFP (12mm x 12mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
3月 15, 2016 - 14_0258 Assembly Transfer of Selected 14x14 LQFP, 14x14 LQFP_EP and 7x7,10x10,12x12,14x14 TQFP_EP Products to Amkor Philippines
		PCN14_0258_Form Detailed Parts List Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary Qualification Results Summary Detailed Change Description Qualification Results Summary Qualification Results Summary
AD9786BSVZ	量产
AD9786BSVZRL	量产
6月 16, 2009 - 09_0027 Conversion to Laser Mark for the LQFP Packages (Single Grades)
		adi48lqfp Form Material_Report
AD9786BSVZ	量产
AD9786BSVZRL	量产
1月 5, 2009 - 07_0077 Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
		07_0077Rev D_LQFP_Dec17 07_0077Rev D_MQFP_Dec15 07_0077Rev D_Obsolesence_Dec15 07_0077Rev D_TQFP_Dec15 Material_Report PCN07_0077_Form QFP Transfer Qualification Results-tests_DEC12CL
AD9786BSVZ	量产
AD9786BSVZRL	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
AD9779A	量产	双通道、16-Bit、1 GSPS、数模转换器
AD9125	推荐新设计使用	双通道、16位、1000 MSPS、TxDAC+®数模转换器

工具及仿真模型

AD9786 IBIS Models 1

AD9786 IBIS Models
