AD9774

过期

14位、32 MSPS TxDAC®数模转换器，内置4x插值滤波器

数据手册 (Rev. B) 产品选型表

产品模型: 2

Viewing:

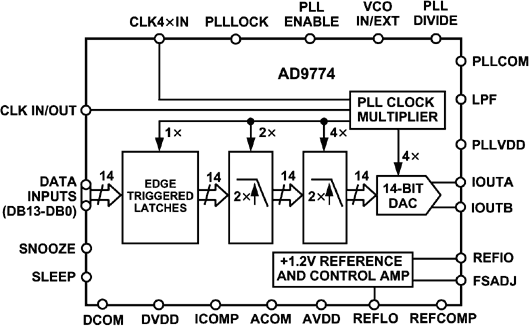

产品详情

3 V或5 V单电源
14位DAC分辨率和输入数据宽度
输入数据速率：32 MSPS (5 V)
重构带宽：13.5 MHz
有效位数(ENOB)：12 (1 MHz)

无杂散动态范围(SFDR)：77 dBc (5 MHz)
4x插值滤波器
镜像抑制：69 dB
通带与奈奎斯特频率比：84%
通带纹波：0.002 dB
周期延迟：23 3/4
内部4x时钟乘法器
1.20 V片内基准电压源
44引脚MQFP封装

产品模型: 2

参考资料

数据手册 1

AD9774: 14-Bit, 32 MSPS TxDAC^® with 4x Interpolation Filters Data Sheet (Rev.B) 10/31/1997

应用笔记 4

AN-595: 了解TxDAC^®系列高速DAC的引脚兼容性[中文版] (Rev.0) 10/02/2002

AN-237: 放大器直接数字频率合成的DAC选型器应用漫谈 (Rev.0) 03/01/2010

AN-912: Driving a Center-Tapped Transformer with a Balanced Current-Output DAC 08/07/2023

AN-320A: CMOS Multiplying DACs and Op Amps Combine to Build Programmable Gain Amplifier, Part 1 10/15/2004

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD9774ASZ	44-Lead MQFP (13.2mm x 10mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9774ASZRL	44-Lead MQFP (13.2mm x 10mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
		Material_Report Material_Report Parts List PCN07_0024_Form Qual Data
AD9774ASZ	过期
AD9774ASZRL	过期
1月 5, 2009 - 07_0077 Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
		07_0077Rev D_LQFP_Dec17 07_0077Rev D_MQFP_Dec15 07_0077Rev D_Obsolesence_Dec15 07_0077Rev D_TQFP_Dec15 Material_Report PCN07_0077_Form QFP Transfer Qualification Results-tests_DEC12CL
AD9774ASZ	过期
AD9774ASZRL	过期
9月 10, 2012 - 11_0112 ADI Corporate Obsolescence Notice-October 2011 (Standard Products)
		PDN11_0112_Form Material_Report
AD9774ASZ	过期
AD9774ASZRL	过期
