AD9726

不推荐用于新设计

16位、400 MSPS TxDAC+^®数模转换器

数据手册 (Rev. B) 产品选型表

产品模型: 2

Viewing:

产品详情

DAC更新速率：400+ MSPS
低压差分信号(LVDS)兼容型输入
内置100 Ω端接电阻
单通道数据速率(SDR)与双通道数据速率(DDR)功能

多功能时钟与数据接口
本底噪声性能：< –160 dBm/Hz (fOUT = 70 MHz)
IMD > 80 dBc至80 MHz：> -80 dBc
可选数据格式：二进制补码或标准二进制
可通过SPI端口编程

产品模型: 2

参考资料

数据手册 1

AD9726: 16-Bit, 400 MSPS Digital-to-Analog Converter Data Sheet (Rev.B) 02/08/2010

应用笔记 5

Multicarrier CDMA2000 Feasibility (Rev.AN-808) 11/09/2007

AN-834: AD9786/AD9726校准引擎 (Rev.0) 09/21/2010

CDMA2000多载波系统可行性研究 (Rev.AN-808) 12/19/2014

AN-912: Driving a Center-Tapped Transformer with a Balanced Current-Output DAC 08/07/2023

AN-320A: CMOS Multiplying DACs and Op Amps Combine to Build Programmable Gain Amplifier, Part 1 10/15/2004

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

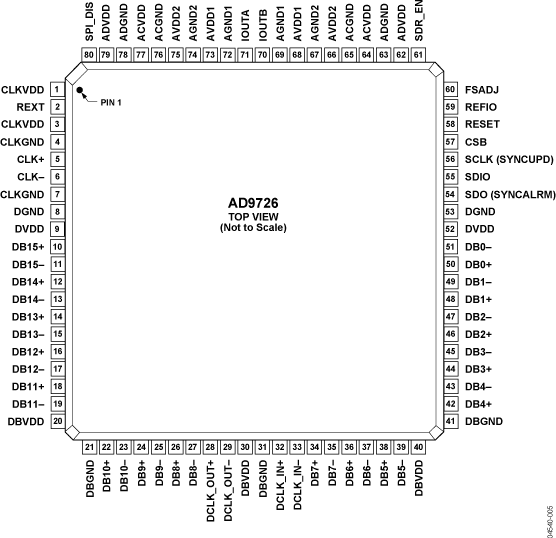

AD9726BSVZ	80-Lead TQFP (12mm x 12mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9726BSVZRL	80-Lead TQFP (12mm x 12mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

3月 15, 2016 - 14_0258 Assembly Transfer of Selected 14x14 LQFP, 14x14 LQFP_EP and 7x7,10x10,12x12,14x14 TQFP_EP Products to Amkor Philippines
		PCN14_0258_Form Detailed Parts List Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary Qualification Results Summary Detailed Change Description Qualification Results Summary Qualification Results Summary
AD9726BSVZ	量产
AD9726BSVZRL	量产
6月 16, 2009 - 09_0027 Conversion to Laser Mark for the LQFP Packages (Single Grades)
		adi48lqfp Form Material_Report
AD9726BSVZ	量产
AD9726BSVZRL	量产
1月 5, 2009 - 07_0077 Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
		07_0077Rev D_LQFP_Dec17 07_0077Rev D_MQFP_Dec15 07_0077Rev D_Obsolesence_Dec15 07_0077Rev D_TQFP_Dec15 Material_Report PCN07_0077_Form QFP Transfer Qualification Results-tests_DEC12CL
AD9726BSVZ	量产
AD9726BSVZRL	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

AD9726 评估板

立即购买更多内容

产品详情

AD9726评估板提供评估该器件性能的平台。若要使用该评估板，用户必须提供电源、时钟源、数字数据源，并且要能通过频谱分析仪或示波器观察DAC输出。低抖动正弦波或方波时钟即可作为时钟源。评估板附带软件，允许用户对SPI端口进行编程。通过SPI端口，DUT可被编程为其多种工作模式中的任意一种。

资料

AD9726评估板原理图（修订版H）
2013/10/22

AD9726评估板BOM（修订版H）
2013/10/22

软件

AD9726评估板软件（修订版H）
29 kB
