AD9600
量产10位、105 MSPS/125 MSPS/150 MSPS、1.8 V双核模数转换器
- 产品模型
- 3
产品详情
- 信噪比（SNR）：60.6 dBc
（61.6 dBFS，至70 MHz、150 MSPS） - 无杂散动态范围（SFDR）：
81 dBc（至70 MHz、150 MSPS） - 低功耗：825 mW（150 MSPS）
- 1.8 V模拟电源供电
- 1.8 V至3.3 V CMOS输出电源或1.8 V LVDS电源
- 1至8整数输入时钟除法器
- 中频（IF）采样频率最高可达450 MHz
- 模数转换器（ADC）内置基准电压源
- 集成ADC采样保持输入
- 灵活的模拟输入范围：1 V p-p至2 V p-p
- 差分模拟输入、650 MHz带宽
- ADC时钟占空比稳定器
AD9600是一款双核、10位、105 MSPS/125 MSPS/150 MSPS ADC，旨在支持要求低成本、小尺寸和多功能特性的通信应用。

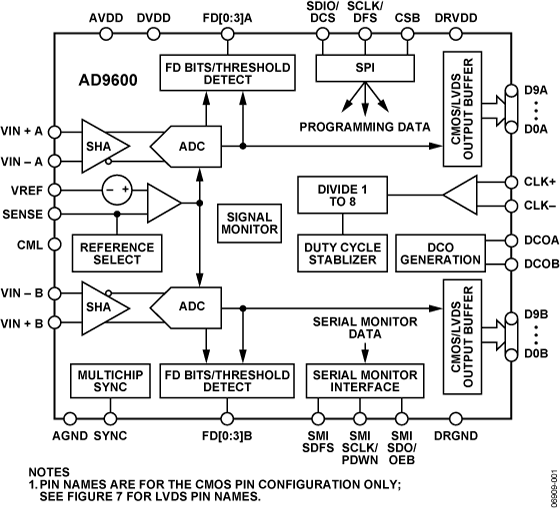

这款双核ADC采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。
AD9600内置多种功能，可以简化通信接收机中的自动增益控制（AGC）功能。例如，快速检测特性可以通过输出四位输入电平信息实现快速检测超量程输入，并且延迟极短。此外，利用ADC的4个快速检测位，可编程阈值检测器可以监控传入信号的波幅，且延迟极短。如果输入信号电平超过可编程阈值，精调阈值上限指示器就会变为高电平。由于此阈值由四个较高有效位（MSB）设置，因此用户可以迅速调整系统增益，以避免发生超量程情况。
AD9600的另一个AGC相关功能是信号监控器。该模块允许用户监控传入信号的复合幅度，这有助于设置增益以优化系统整体的动态范围。
ADC输出数据可以直接路由至两个外部10位输出端口，这些输出可以设置为1.8 V至3.3 V CMOS或1.8 V LVDS。此外，灵活的省电选项可以明显降低功耗。
产品聚焦
- 集成式双核、10位、150 MSPS/125 MSPS/105 MSPS ADC
- 快速超量程检测和带串行输出的信号监控器。
- 具有专用串行输出模式的信号监控器模块。
- 取得专利的差分输入在最高450 MHz的输入频率下仍保持出色的信噪比（SNR）性能。
- AD9600采用1.8 V单电源供电，而数字输出驱动器采用一个独立的电源供电，以适应1.8 V至3.3 V逻辑产品系列。
- 标准串行端口接口支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、启用时钟DCS、省电模式以及基准电压模式等。
- AD9600与AD9627-11、AD9627和AD9640引脚兼容，使10位产品可轻松升级至11位、12位、或14位产品。
应用
数据手册, Rev. 0, 11/07
参考资料
数据手册 1
应用笔记 9
技术文章 1
评估设计文件 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

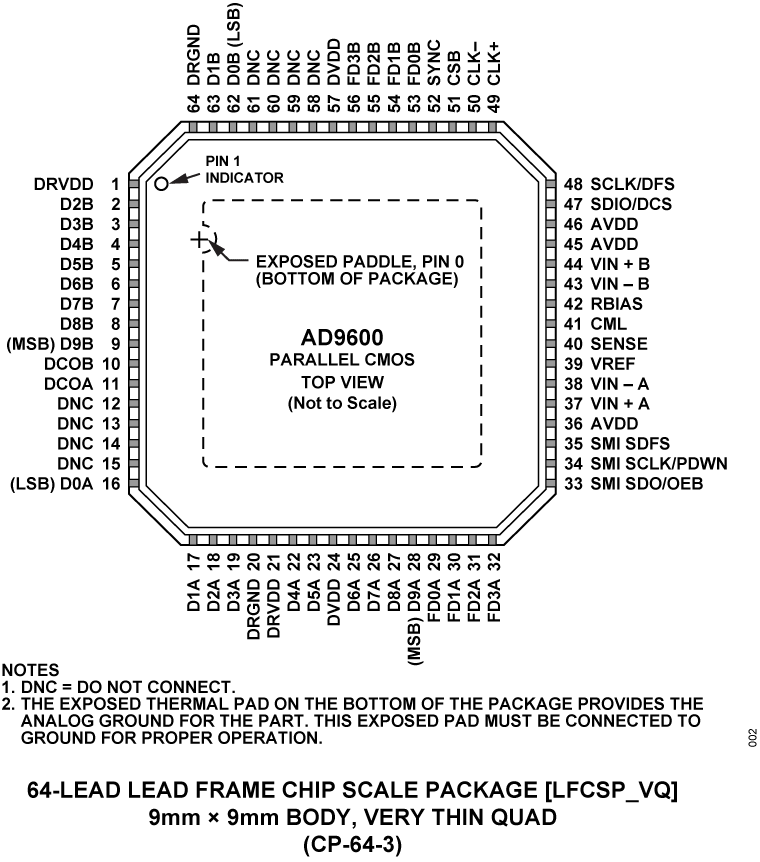

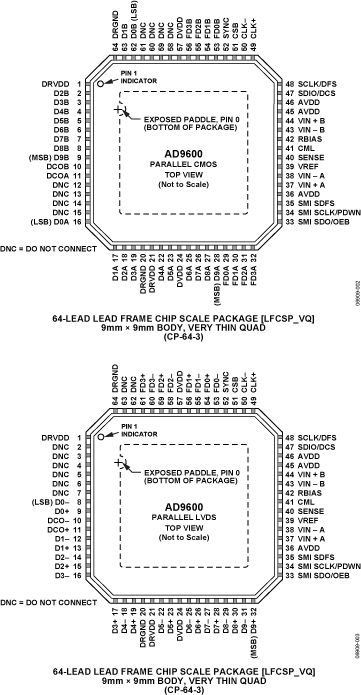

| AD9600ABCPZ-105 | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
| AD9600ABCPZ-125 | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
| AD9600ABCPZ-150 | 64-Lead LFCSP (9mm x 9mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
7月 27, 2020 - 20_0126 Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea |
||
| AD9600ABCPZ-105 | 量产 | |
| AD9600ABCPZ-125 | 量产 | |
| AD9600ABCPZ-150 | 量产 | |
这是最新版本的数据手册
