AD9548

推荐新设计使用

4/8路输入的网络时钟发生器/同步器

数据手册 (Rev. H) 产品选型表

产品模型: 2

Viewing:

产品详情

在保持(holdover)模式下支持Stratum 2稳定性
支持具有相位外建的基准转换
支持无中断基准转换
自动/手动保持(holdover)和基准转换

4对基准输入引脚，每对皆可配置成单路差分输入或2路独立单端输入
输入基准频率从1Hz至750MHz
基准验证和频率监控(1ppm)
可编程输入基准转换优先级
欲了解更多特性，请参考数据手册。

参考资料

常见问题 1

FAQ 10/25/2019

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD9548BCPZ	88-Lead LFCSP (12mm x 12mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9548BCPZ-REEL7	88-Lead LFCSP (12mm x 12mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 20, 2010 - 10_0275 AD9548 mask change
		PCN10_0275_Form Material_Report Qualification Plan Summary
AD9548BCPZ	量产
AD9548BCPZ-REEL7	量产

这是最新版本的数据手册

软件资源

器件驱动器 1

AD9548 Github Linux Driver Source Code

找不到您所需的软件或驱动?

工具及仿真模型

AD9548 IBIS Models 1

AD9548 (All Models/All Speed Grades)

评估套件

用于无线通信的FPGA夹层卡

立即购买更多内容

特性和优点

包括原理图、布局、BOM、Gerber文件、HDL、Linux^®驱动程序、IIO示波器、VisualANALOG
尺寸兼容FMC
通过FMC连接器供电
提供一个ADC通道和一个DAC通道，具有完全的同步能力

产品详情

不再提供该板的订购服务。

AD-FMCOMMS1-EBZ高速模拟模块，设计用于展示最新一代高速数据转换器。AD-FMCOMMS1-EBZ为众多计算密集型FPGA无线电应用提供模拟前端。

AD-FMCOMMS1-EBZ是一款模拟前端硬件平台，适用于各类研究、学术、工业和防务应用。AD-FMCOMMS1-EBZ支持400MHz至4 GHz频率范围的RF应用。该模块可以无需更改硬件，通过软件针对不同的频率进行定制，提供GPS或IEEE 1588同步和MIMO配置选项。

与Xilinx ZYNQ^®软件定义无线电套件一起使用时，AD-FMCOMMS1-EBZ能够在物理层实现从基带到RF的一系列无线通信功能。AD-FMCOMMS1-EBZ具有高达4 GB闪存存储空间、512 MB RAM、千兆以太网接口（取决于基础平台）和Linux图像，一应俱全，开箱即用。该平台针对诸多应用具有出色的灵活性，支持流传输数据和标准web接口以分析传输的RF数据。

应用

电子测试与测量设备
通用软件无线电
雷达系统
超宽带卫星接收器
点对点通信系统

资料

AD-FMCOMMS1-EBZ User Guide
0001/1/1

软件

IIO Oscilloscope Application

AD-FMCOMMS1-EBZ-Software

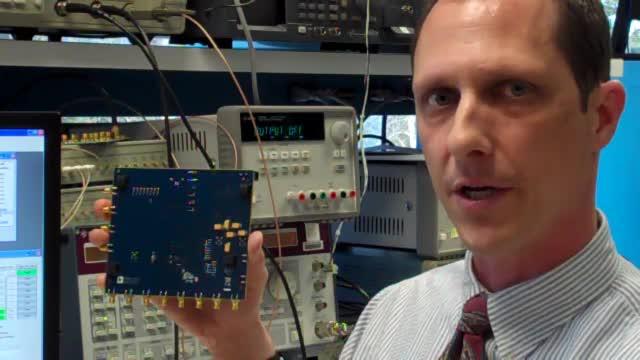

AD9548 评估板

立即购买更多内容

特性和优点

Simple power connection using 6 V wall adapter and onboard switching and LDO voltage regulators
Regulators easily bypassed for power measurements
8 ac-coupled SMA connectors for output
SMA connectors for
2 differential or 4 single-ended reference input
System clock input
On-board provisions for OCXO, crystal oscillator, or crystal
USB connection to PC
32-bit or 64-bit Windows-based evaluation software with simple graphical user interface
On-board PLL loop filter
Easy access to digital I/O and diagnostic signals via I/O header
Status LEDs for diagnostic signals
