AD9460

量产

16位、80 MSPS/105 MSPS ADC

数据手册 (Rev. 0)

产品模型: 2

Viewing:

产品详情

保证105 MSPS的采样速率
（AD9460-105）
信噪比（SNR）：
79.4 dBFS/无寄生动态范围（SFDR）：
91 dBc（输入频率10 MHz，3.4 V p-p输入、80 MSPS）
信噪比（SNR）：78.3 dBFS
（输入频率170 MHz，4.0 V p-p输入、80 MSPS）
信噪比（SNR）：
77.8 dBFS/无寄生动态范围（SFDR）：87 dBc
（输入频率170 MHz，3.4 V p-p输入、80 MSPS）
信噪比（SNR）：
77.2 dBFS/无寄生动态范围（SFDR）：84 dBc
（输入频率170 MHz，3.4 V p-p输入、105 MSPS）
双音SFDR：90 dBFS（输入频率139 MHz/140 MHz，3.4 V p-p输入、105 MSPS）

均方根抖动：60 fsec
出色的线性度：
微分非线性（DNL）= ±0.5 LSB（典型值）
积分非线性（INL）= ±3.0 LSB（典型值）
2.0 V p-p至4.0 V p-p差分满量程输入
模拟输入缓冲
LVDS输出（ANSI-644兼容）或CMOS输出
数据格式选择（偏移二进制或二进制补码）

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

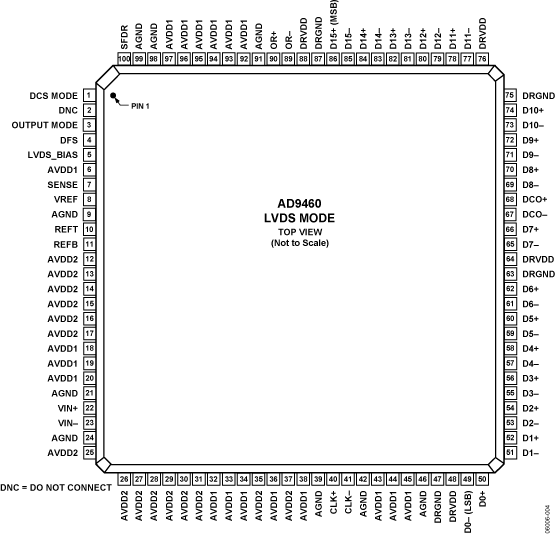

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD9460BSVZ-105	100-Lead TQFP (14mm x 14mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD9460BSVZ-80	100-Lead TQFP (14mm x 14mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
3月 15, 2016 - 14_0258 Assembly Transfer of Selected 14x14 LQFP, 14x14 LQFP_EP and 7x7,10x10,12x12,14x14 TQFP_EP Products to Amkor Philippines
		PCN14_0258_Form Detailed Parts List Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary Qualification Results Summary Detailed Change Description Qualification Results Summary Qualification Results Summary
AD9460BSVZ-105
AD9460BSVZ-80
6月 16, 2009 - 09_0027 Conversion to Laser Mark for the LQFP Packages (Single Grades)
		adi48lqfp Form Material_Report
AD9460BSVZ-105
AD9460BSVZ-80

这是最新版本的数据手册
