AD9444
量产14位、80 MSPS ADC
- 产品模型
- 1
产品详情
- 保证80 MSPS的采样速率
- 双频SFDR：100 dB（69.3 MHz和70.3 MHz）
- 信噪比（SNR）：73.1 dB（70 MHz输入）
- 无杂散动态范围（SFDR）：
97 dBc（70 MHz输入） - 出色的线性度：
微分非线性（DNL）= ±0.4 LSB（典型值）
积分非线性（INL）= ±0.6 LSB（典型值）
- 功耗：1.2 W
- 3.3 V和5 V电源供电
- 2.0 V p-p差分满量程输入
- LVDS输出（ANSI-644兼容）
- 数据格式选择
- 提供输出时钟

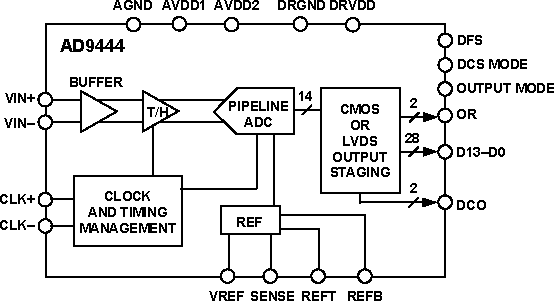

AD9444是一款14位单芯片采样模数转换器（ADC），内置一个片内采样保持电路，专门针对低功耗、小尺寸和易用性进行了优化。该产品的转换速率最高可达80 MSPS，且针对多载波、多模式接收机进行优化，如蜂窝通信基础设施中使用的接收机等。
该ADC要求采用3.3 V和5.0 V电源供电及低压差分输入时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。数据输出为LVDS兼容（ANSI-644）或CMOS兼容，且包括能降低短迹线所需总电流的方式。
同时提供一些可选特性，供用户按照工作条件进行不同的选择，包括选择数据格式和输出数据模式。
AD9444采用100引脚表面贴装塑料封装（100引脚TQFP/EP），额定温度范围为−40°C至+85°C工业温度范围。
产品聚焦
1. 高性能：出色的SFDR性能，适用于多载波、多模式3G和4G蜂窝基站接收机。
2. 易于使用：片内基准电压源和采样保持；输出时钟简化了数据采集。
3. 采用100引脚TQFP/EP无铅封装。
4. 时钟占空比稳定器（DCS）在较宽的时钟脉冲宽度范围仍保持ADC的整体性能。
5. OR（超量程）输出可提示超过选定输入范围的信号。
应用
