AD9433

量产

12位、105/125 MSPS IF采样模数转换器

数据手册 (Rev. A)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • IF采样高达350 MHz
  • 信噪比（SNR）：
    67.5 dB（Fin最高为Nyquist频率，105 MSPS）
  • 无杂散动态范围（SFDR）：
    83 dBc（70 MHz Fin，105 MSPS）
  • 无杂散动态范围（SFDR）：
    72 dBc（150 MHz Fin，105 MSPS）
  • 可选择2 Vp-p模拟输入范围
  • 片内时钟占空比稳定功能
  • 片内基准电压源和采样保持
  • SFDR优化电路
  • 出色的线性度
    - 微分非线性（DNL）= ±0.25 LSB（典型值）
    - 积分非线性（INL）= ±0.5 LSB（典型值）
  • 750 MHz全功率模拟带宽
  • 功耗：1.35 W（125 MSPS）
  • 数据格式：二进制补码或偏移二进制
AD9433
12位、105/125 MSPS IF采样模数转换器

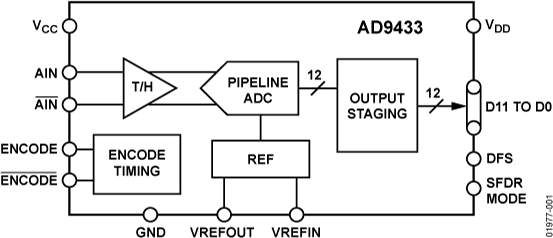

AD9433 Functional Block Diagram
