AD9278

推荐新设计使用

八通道LNA/VGA/AAF/ADC与CW I/Q解调器

数据手册 (Rev. A)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

8通道LNA、VGA、AAF、ADC与I/Q解调器
  • 低功耗：每通道88 mW（TGC模式，40 MSPS）；
    每通道32 mW（CW模式）
  • 10 mm × 10 mm、144-ball CSP-BGA封装
  • TGC通道折合到输入端噪声：1.3 nV/√Hz，最大增益
  • 灵活的省电模式
  • 可从低功耗待机模式快速恢复：<2 μs
  • 过载恢复：<10 ns
低噪声前置放大器(LNA)
  • 等效输入端噪声：1.25 nV/√Hz，增益= 21.3 dB
  • 可编程增益：15.6 dB/17.9 dB/21.3 dB
  • 0.1 dB压缩：1000 mV p-p/750 mV p-p/450 mV p-p
  • 双模式有源输入阻抗匹配
  • 带宽(BW)：>50 MHz
可变增益放大器(VGA)
  • 衰减器范围：-45 dB至0 dB
  • 后置放大器增益(PGA)：21 dB/24 dB/27 dB/30 dB
  • 线性dB增益控制
抗混叠滤波器(AAF)
  • 可编程二阶LPF范围：8 MHz至18 MHz
  • 可编程HPF
模数转换器(ADC)
  • 信噪比(SNR)：70 dB（12位，最高65 MSPS）
  • 串行LVDS（ANSI-644，低功耗/减少信号）
CW模式I/Q解调器
  • 独立可编程相位旋转
  • 每通道输出动态范围：>158 dBc/√Hz
  • 折合到输出端信噪比：153 dBc/√Hz，1 kHz偏移，−3 dBFS
AD9278
八通道LNA/VGA/AAF/ADC与CW I/Q解调器

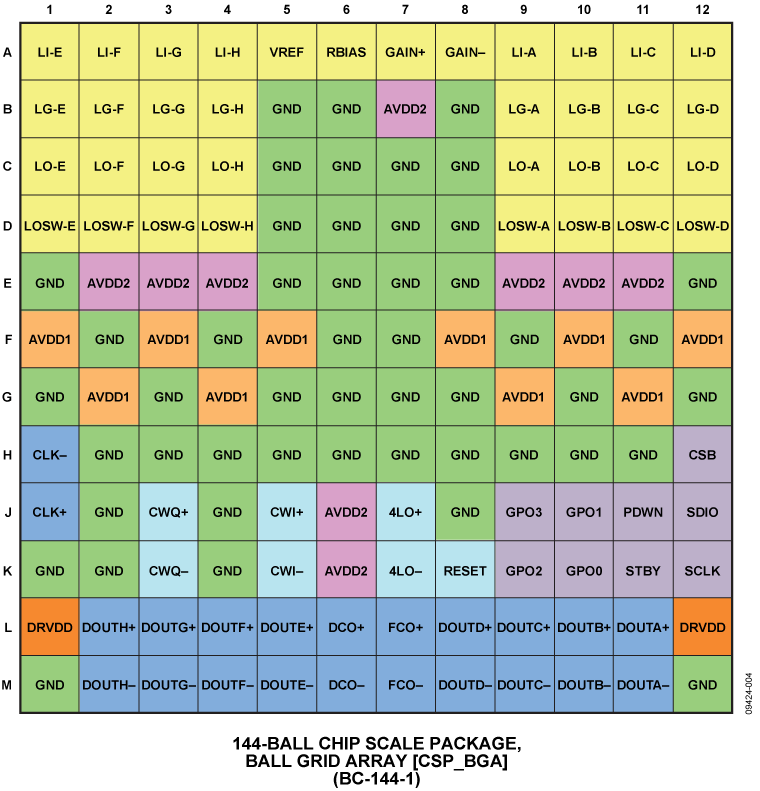

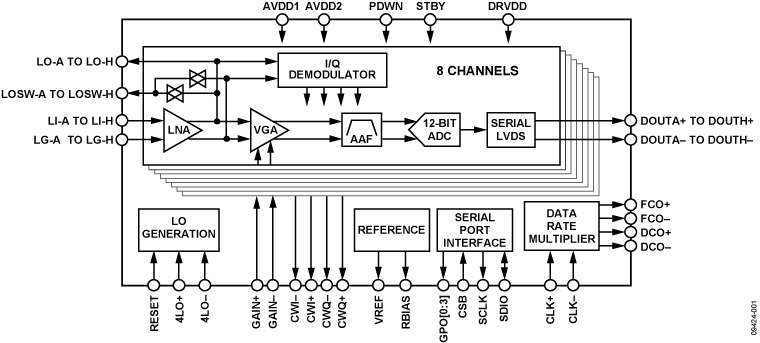

AD9278 Functional Block Diagram AD9278 Pin Configuration
