High Speed Converters

高速转换器的新发展可以提高宽带设计性能，同时简化RF信号路径。

了解详情

AD9162

推荐新设计使用

16位、12 GSPS、RF数模转换器

数据手册 (Rev. D)
产品模型
6
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • DAC更新速率高达12 GSPS（最小值）
  • 6 GSPS直接RF频率合成（最小值）
    • 直流至2.5 GHz（基带1倍旁路模式）
    • 直流至6 GHz（2倍不归零(NRZ)模式）
    • 1.5 GHz至7.5 GHz（混合模式）
  • 可旁路的插值（1倍或旁路模式）
    • 2×, 3×, 4×, 6×, 8×, 12×, 16×, 24×
  • 出色的动态性能
AD9162
16位、12 GSPS、RF数模转换器

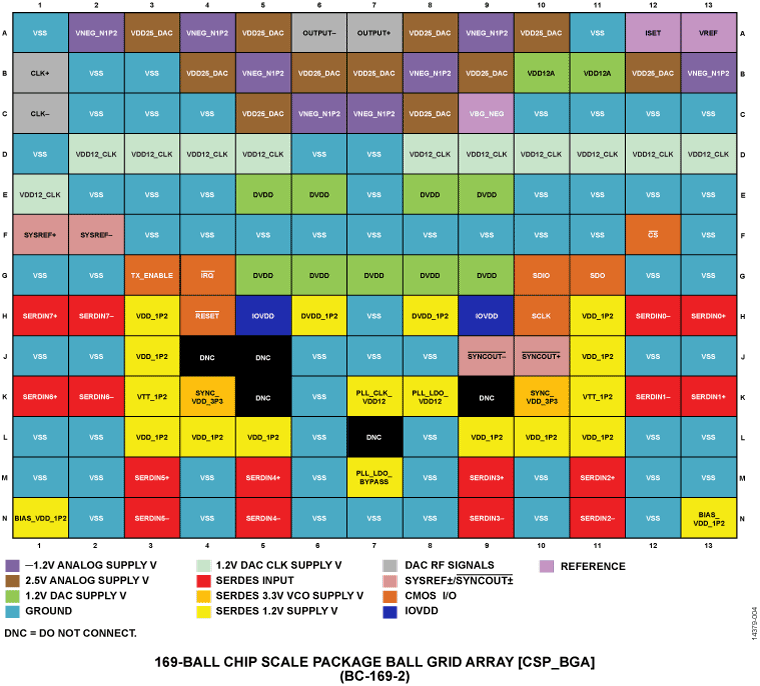

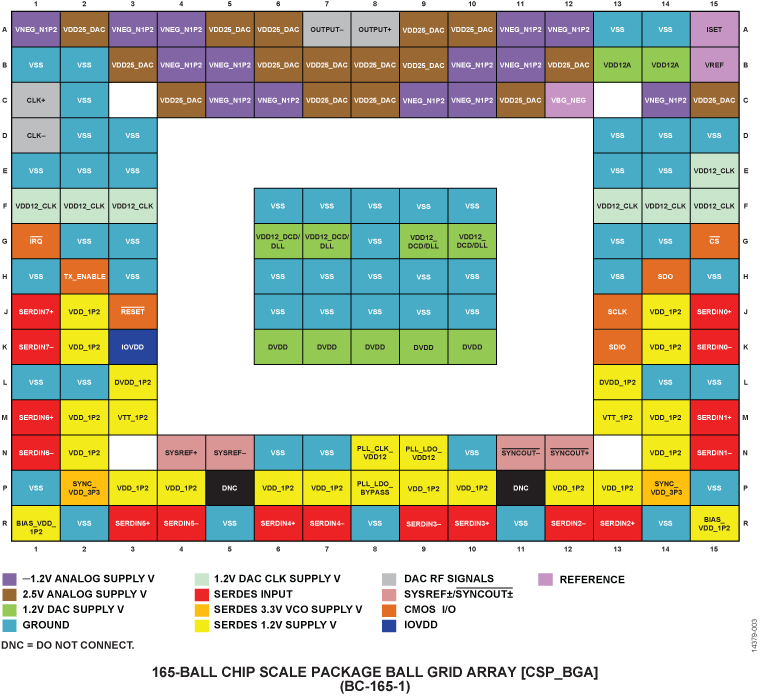

AD9161-9162 Functional Block Diagram AD9162 Pin Configuration AD9161-9162 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

硬件生态系统

部分模型 产品周期 描述
Fanout Buffers & Splitters 1
LTC6955
最后购买期限 超低抖动 7.5GHz 11 输出扇出缓冲器系列
PLL Synthesizers 3
ADF4377
推荐新设计使用 带集成 VCO 的微波宽带频率合成器
HMC7044
推荐新设计使用 带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器
LTC6952
最后购买期限 具有 11 个输出并支持 JESD204B / JESD204C 协议的超低抖动、4.5GHz PLL
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

DAC Companion Transport Layer RTL Code Generator

These command line executable tool generates a Verilog module which implements the JESD204 transmitter transport layer. The user specifies in a configuration file one or more modes to be supported by the transport layer module. These modes are defined as a set of JESD204 parameter values: L, M, F, S, N', and CF. The transport layer converts JESD204 lane data output from a JESD204 link layer IP to a data bus with a fixed width, containing interleaved virtual converter samples. Both JESD204B and JESD204C link layers are supported.

打开工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

ADIsimDDS（直接数字频率合成）

ADIsimDDS利用数学公式模拟和显示选定器件的整体性能。ADIsimDDS根据参考时钟频率和所需的输出频率计算所需的FTW。该工具还对整体频谱性能估算进行模拟，允许用户探讨外部重建滤波器的效应。

打开工具

Using MATLAB with ADS7 and AD916x Eval Boards

The AD916x evaluation boards can be used and controlled by a MATLAB simulation. This enables users to verify simulation results by running on actual hardware.

打开工具

IBIS 模型 2

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD916X

AD9161/AD9162/AD9163/AD9164 评估板

立即购买 更多内容

特性和优点

  • 适用于 AD9161、AD9162、AD9163 和 AD9164 的全功能评估板
  • ACE 控制软件
  • 直接时钟与板载时钟
  • 显示 DAC 的 RF 模式，包括混合模式和 2× NRZ
  • 仅 NCO 模式
  • JESD204B 接口模式

产品详情

此用户指南适用于 AD9161、AD9162、AD9163 和 AD9164 评估板。该评估板连接到 ADS7-V2EBZ 模式生成器，以快速评估 AD9161、AD9162、AD9163 和 AD9164 高速 RF 数模转换器 (RF DAC)。ADS7-V2EBZ 自动设置数据格式并将其发送到评估板，简化了套件的评估。该评估板使用 FPGA 夹层卡 (FMC) 电源。

该评估板包括一个时钟缓冲器 AD9508，可为 ADS7-V2EBZ 提供基准时钟和 SYSREF± 引脚，并为 DAC 提供 SYSREF± 引脚。

该评估板可由外部时钟或板载时钟 (ADF4355) 驱动。板上有一个单刀双掷 (SPDT) 开关，用于选择时钟源。

eval board
schematic 4
ADS7-V2EBZ

基于FPGA的数据采集套件

立即购买 更多内容

特性和优点

  • 基于Virtex-7 FPGA
  • 一(1)个FMC-HPC连接器
  • 支持十(10)个13.1 Gbps收发器
  • 两(2)个DDR3-1866 DIMM
  • 简单USB端口接口(2.0)



产品详情

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商

eval board
schematic 5
schematic 6
schematic 7
schematic 8
AD-FMCOMMS11-EBZ

直接RF至基带发射无线电

立即购买 更多内容

特性和优点

  • TX
    • 16位12GSPS RFDAC
    • JESD204B接口
      • 8个通道，最高可达12.5Gbps
    • 1x/2x/4x/6x/8x/12x/16x/24x/32x插值
    • 最大速率下的64位NCO
    • 模拟工作模式：
      • 正常模式：6GSPS DAC速率
        • 频率合成最高可达2.5GHz（第一奈奎斯特）
      • 混频模式：6GSPS DAC速率
        • 第2和第3奈奎斯特区中的频率合成
      • 2X正常模式：12GSPS DAC速率
        • 频率合成最高可达6GHz（第一奈奎斯特）
      • 出色的动态性能
  • RX
    • 3.2GHz全功率带宽（2.5GSPS时）
      • 噪声密度 = -149.5dBFs/Hz，ENOB = 9.5位
      • SFDR = 77 dBc（1GHz Ain，2.5Gsps）
      • SFDR = 77dBc（1.8GHz Ain，2.5Gsps）
    • +/-0.3 LSB DNL，+/-1.0 LSB INL
    • 双电源：1.3V和2.5V
    • 8或6通道JESD204B输出
    • 用于快速检测输出的可编程削波阈值
    • 每通道集成两个宽带数字下变频器(DDC)
      • 10位复数NCO
      • 2个级联半带滤波器（十进制/8、十进制/16）
    • 用于同步处理对齐的时间戳
      • SYSREF设置/保持检测器
    • 可编程中断(IRQ)事件监控器

产品详情

AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板，展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC，可消除上一代发射器中的许多元件，如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线，从而提供更经济高效的通信解决方案。

分别由多GSPS RF ADC和DAC，AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件，以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦，最终为ADC，沿观测路径耦合返回至电路板。它负责板载时钟管理；所有必要的时钟都从基准电压源产生。同时显示电源管理功能。

eval board
schematic 9
schematic 10
schematic 11
ADS8-V1EBZ

ADS8-V1 评估板

立即购买 更多内容

特性和优点

  • Xilinx Kintex Ultrascale XCKU040-3FFVA1156E FPGA。
  • 一(1)个FMC+连接器。
  • 一(1)个FMC+连接器支持的二十(20)个16Gbps收发器。
  • DDR4 SDRAM。
  • 简单的USB 3.0端口接口。

产品详情

连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。
EVAL-AD916X
AD9161/AD9162/AD9163/AD9164 评估板

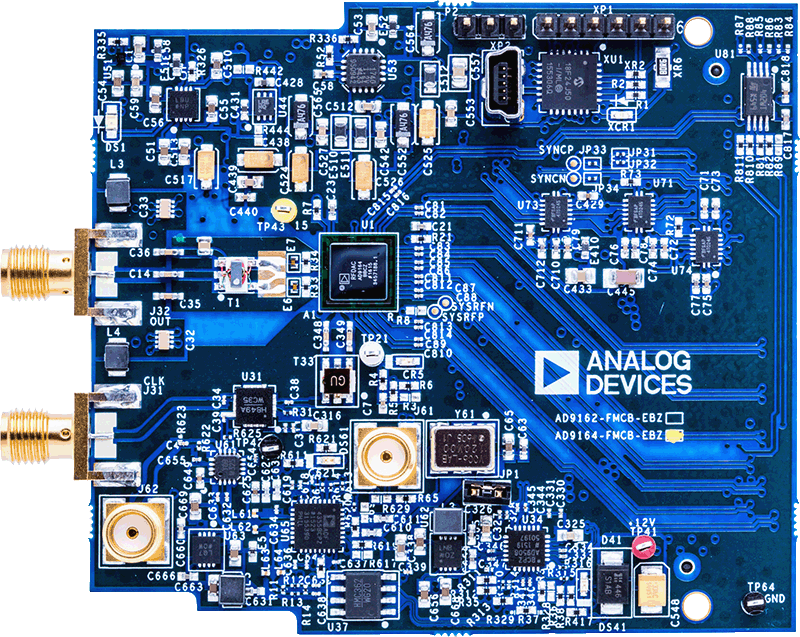

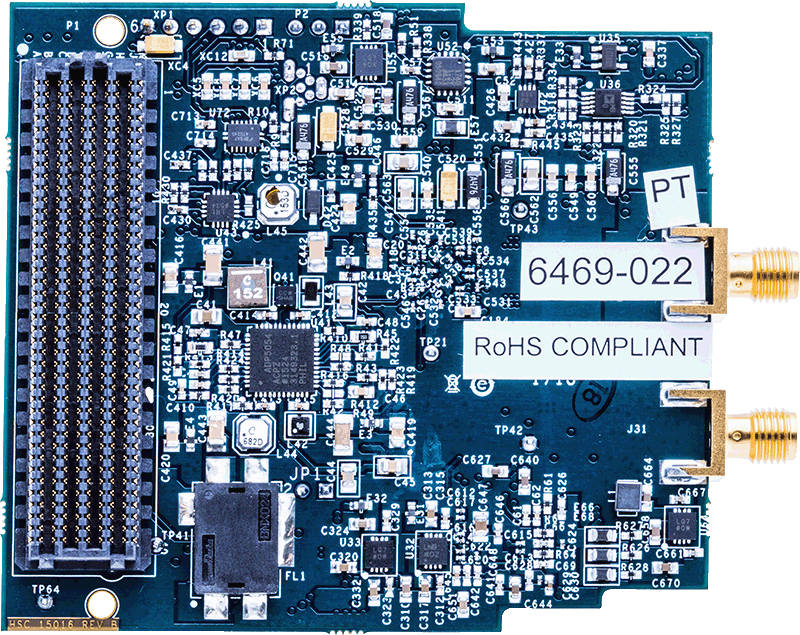

AD9164-FMCB-EBZANGLE-web AD9164-FMCB-EBZBOTTOM-web AD9164-FMCB-EBZTOP-web
ADS7-V2EBZ
基于FPGA的数据采集套件
ADS7-V2EBZ
AD-FMCOMMS11-EBZ
直接RF至基带发射无线电
AD-FMCOMMS11-EBZ Block Diagram AD-FMCOMMS11-EBZ Evaluation Board AD-FMCOMMS11-EBZ Evaluation Board - Top View AD-FMCOMMS11-EBZ Evaluation Board - Bottom View
ADS8-V1EBZ
ADS8-V1 评估板
ADS8-V1EBZANGLE-web ADS8-V1EBZBOTTOM-web ADS8-V1 Evaluation Board (top)
