AD9154

推荐新设计使用

四通道、16位、2.4 GSPS、TxDAC+®数模转换器

数据手册 (Rev. D)
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 支持输入数据速率高达1 GSPS
  • 专有低杂散与失真设计
    单载波LTE 20 MHz带宽(BW)，ACLR = 77 dBc（180 MHz IF时）
    六载波GSM IMD = 78 dBc（600 kHz载波间距，180 MHz IF时）
    SFDR = 72 dBc（180 MHz IF时，−6 dBFS单音）
  • 灵活的8通道JESD204B接口
  • 多芯片同步
    固定延迟
    数据发生器延迟补偿
  • 输入信号功率检测
  • 高性能、低噪声锁相环(PLL)时钟倍频器
  • 数字反sinc滤波器
  • 使用数控振荡器(NCO)的数字正交调制
  • 奈奎斯特频带选择—混频模式
  • 可选1倍、2倍、4倍或8倍插值滤波器
  • 低功耗：2.11 W（1.6 GSPS时，全部工作条件下）
  • 88引脚LFCSP（带exposed pad）
AD9154
四通道、16位、2.4 GSPS、TxDAC+®数模转换器

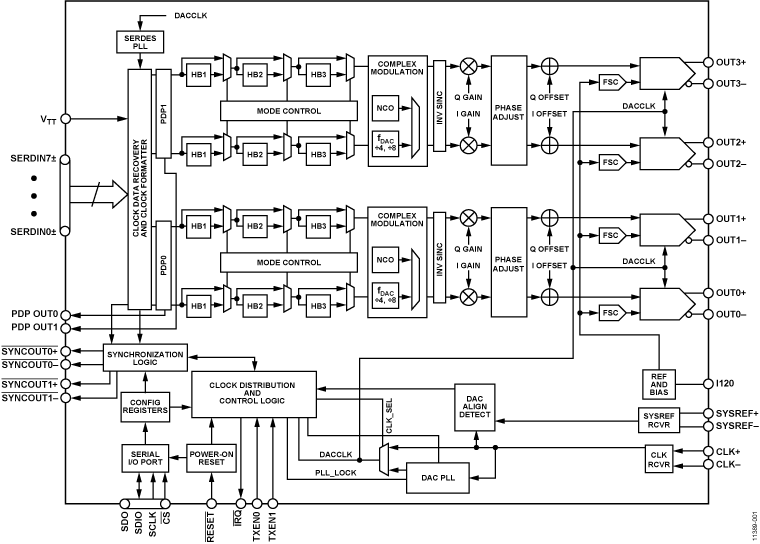

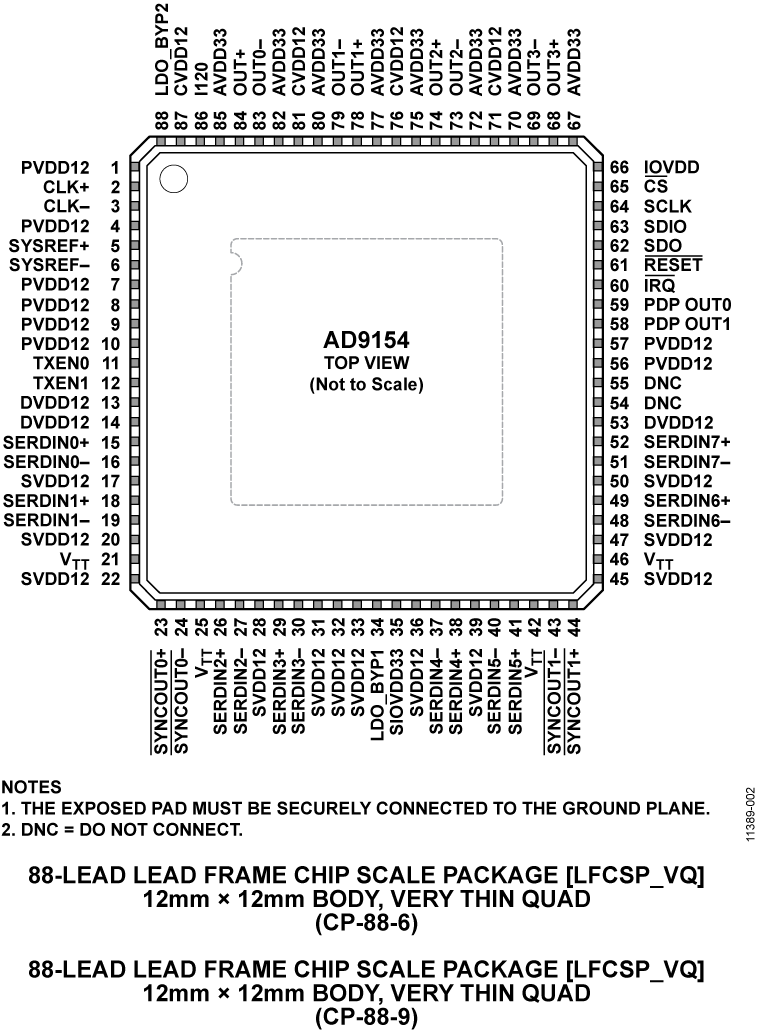

AD9154 Functional Block Diagram AD9154 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

技术文章 1

信息 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

硬件生态系统

部分模型 产品周期 描述
Clocks 2
LTC6953
最后购买期限 具有 11 个输出并支持 JESD204B/JESD204C 协议的超低抖动、4.5GHz 时钟分配器
LTC6951
最后购买期限 具集成型 VCO 的超低抖动、多输出时钟合成器
Fanout Buffers & Splitters 2
LTC6955
最后购买期限 超低抖动 7.5GHz 11 输出扇出缓冲器系列
HMC7043
推荐新设计使用

高性能、3.2 GHz、14输出扇出缓冲器

PLL Synthesizers 2
LTC6952
最后购买期限 具有 11 个输出并支持 JESD204B / JESD204C 协议的超低抖动、4.5GHz PLL
HMC7044
推荐新设计使用 带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

DAC Companion Transport Layer RTL Code Generator

These command line executable tool generates a Verilog module which implements the JESD204 transmitter transport layer. The user specifies in a configuration file one or more modes to be supported by the transport layer module. These modes are defined as a set of JESD204 parameter values: L, M, F, S, N', and CF. The transport layer converts JESD204 lane data output from a JESD204 link layer IP to a data bus with a fixed width, containing interleaved virtual converter samples. Both JESD204B and JESD204C link layers are supported.

打开工具

IBIS 模型 1

AD9144/AD9152/AD9154/AD9135/AD9136 AMI Model Download

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
EVAL-AD9154

用于评估四通道、16位、2.4 GSPS、TxDAC+®数模产品AD9154的评估板

立即购买 更多内容

产品详情

AD9154-EBZ、AD9154-M6720-EBZ和AD9154-FMC-EBZ支持AD9154，它是一款四通道、16位、高动态范围数模转换器(DAC)，提供2.4 GSPS最高采样速率，可以在基带模式下产生高达奈奎斯特频率的多载波。 AD9154具有针对直接变频传输应用进行优化的特性，包括复数数字调制、输入信号功率检测以及增益、相位与失调补偿。 DAC输出经过优化，可以与ADI公司的ADRF672x射频正交调制器无缝接口。在混频模式下，AD9154 DAC可在二阶和三阶奈奎斯特区内重构载波。 串行端口接口(SPI)允许对内部参数进行编程和回读。 满量程输出电流可以在4 mA至20 mA范围内进行编程。


eval board
schematic 6
ADS7-V2EBZ

基于FPGA的数据采集套件

立即购买 更多内容

特性和优点

  • 基于Virtex-7 FPGA
  • 一(1)个FMC-HPC连接器
  • 支持十(10)个13.1 Gbps收发器
  • 两(2)个DDR3-1866 DIMM
  • 简单USB端口接口(2.0)



产品详情

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商

EVAL-AD9154
用于评估四通道、16位、2.4 GSPS、TxDAC+®数模产品AD9154的评估板

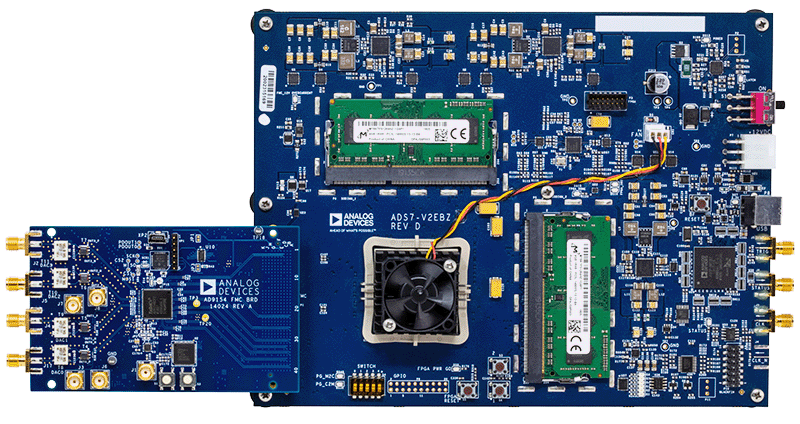

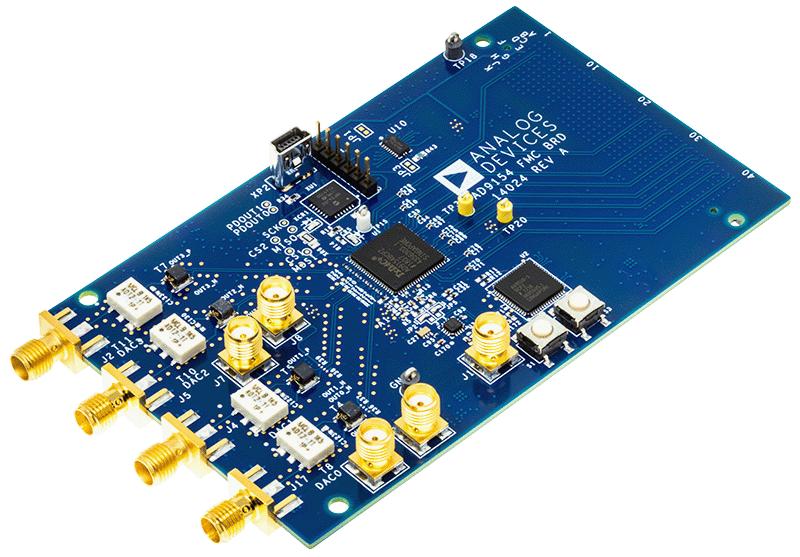

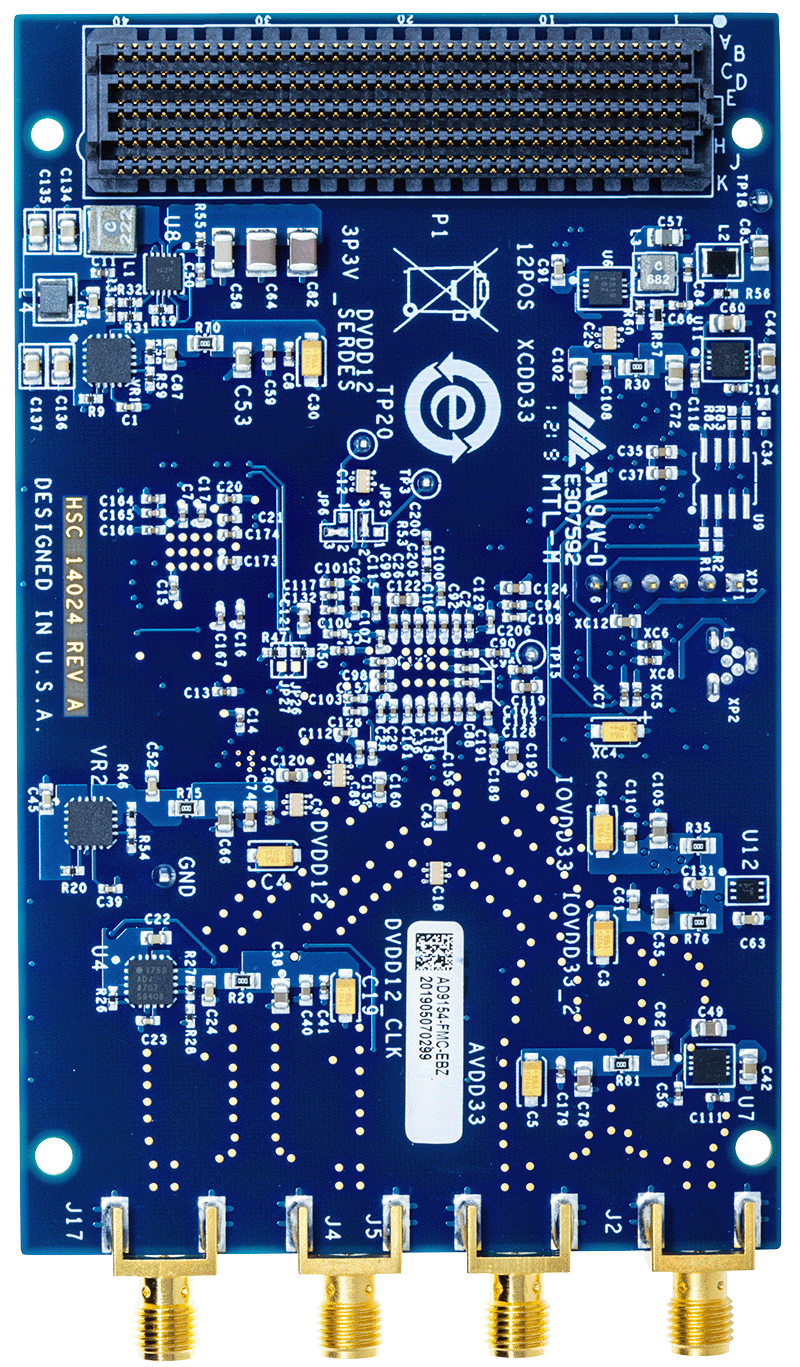

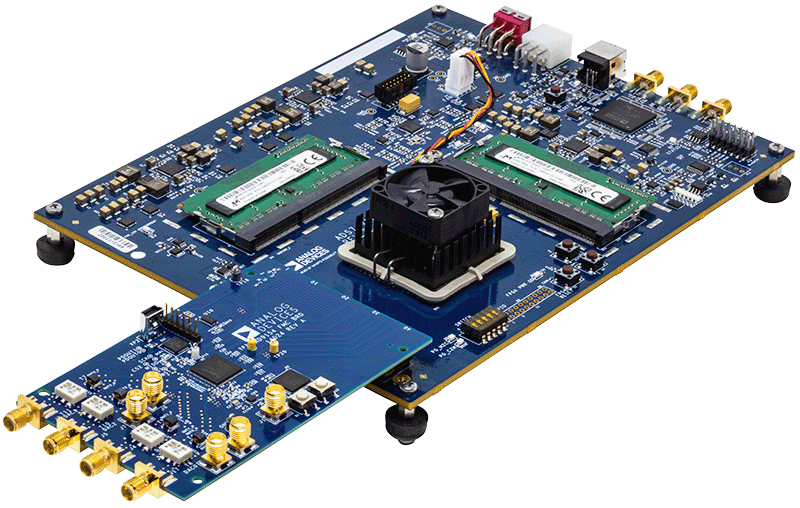

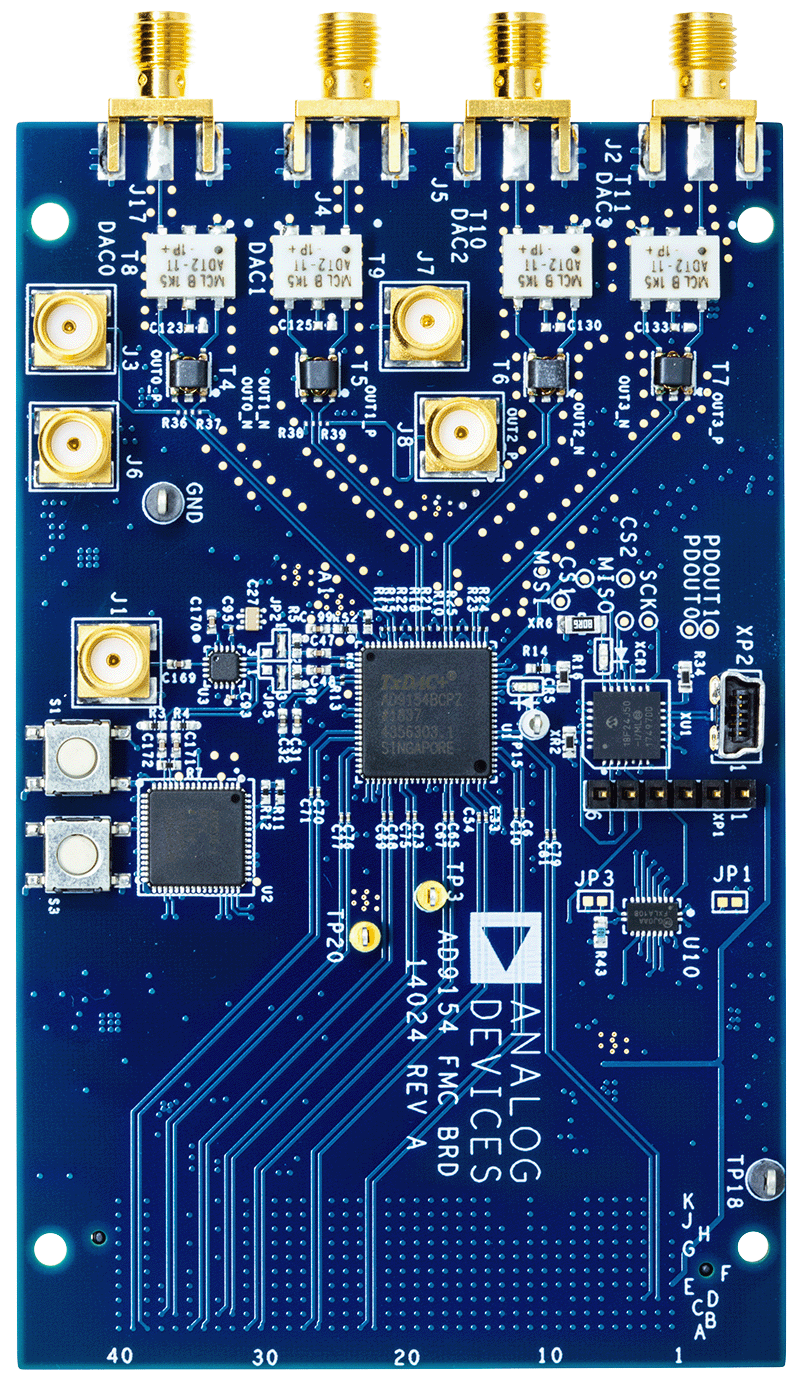

AD9154-FMC-EBZ Evaluation Board AD9154-FMC-EBZ Evaluation Board - Top View AD9154-FMC-EBZ Evaluation Board - Bottom View AD9154-FMC-EBZ Evaluation Board Kit AD9154-FMC-EBZ Evaluation Board Kit - Bottom View
ADS7-V2EBZ
基于FPGA的数据采集套件
ADS7-V2EBZ
