AD9152

推荐新设计使用

双通道、16位、2.25 GSPS、TxDAC+数模转换器

数据手册 (Rev. B)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 支持输入数据速率高达1.125 GSPS
  • 专有低杂散与失真设计
    • 单载波LTE 20 MHz带宽(BW)，ACLR = 77 dBc
      （180 MHz IF时）
    • SFDR = 72 dBc（150 MHz IF时，−6 dBFS）
  • 灵活的4通道JESD204B接口
  • 多芯片同步
    • 固定延迟
    • 数据生成器延迟补偿
  • 可选1x、2x、4x、8x插值滤波器
    • 低功耗架构
  • 输入信号功率检测
    • 用于保护下游模拟电路的紧急制动功能
  • 发射使能功能可进一步省电
  • 高性能、低噪声锁相环(PLL)时钟倍频器
  • 数字反sinc滤波器和可编程有限脉冲响应(FIR)滤波器
  • 低功耗： 1223 W (1.5 GSPS)，1406 mW (2.0 GSPS)，全部工作条件下
  • 56引脚LFCSP（带裸露焊盘）
AD9152
双通道、16位、2.25 GSPS、TxDAC+数模转换器

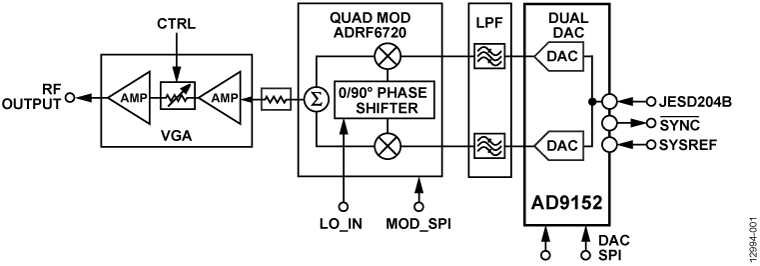

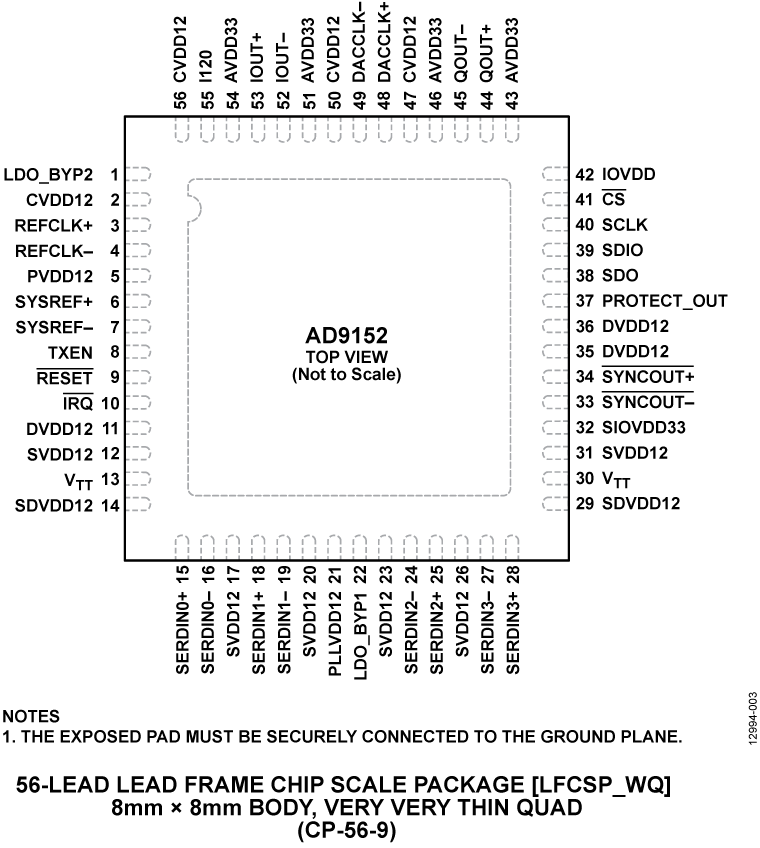

AD9152 Functional Block Diagram AD9152 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

信息 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 2

硬件生态系统

部分模型 产品周期 描述
Clocks 1
LTC6953
最后购买期限 具有 11 个输出并支持 JESD204B/JESD204C 协议的超低抖动、4.5GHz 时钟分配器
Fanout Buffers & Splitters 2
HMC7043
推荐新设计使用

高性能、3.2 GHz、14输出扇出缓冲器

HMC6832
最后购买期限 低噪声、2:8差分、扇出缓冲器
PLL Synthesizers 2
LTC6952
最后购买期限 具有 11 个输出并支持 JESD204B / JESD204C 协议的超低抖动、4.5GHz PLL
HMC7044
推荐新设计使用 带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

DAC Companion Transport Layer RTL Code Generator

These command line executable tool generates a Verilog module which implements the JESD204 transmitter transport layer. The user specifies in a configuration file one or more modes to be supported by the transport layer module. These modes are defined as a set of JESD204 parameter values: L, M, F, S, N', and CF. The transport layer converts JESD204 lane data output from a JESD204 link layer IP to a data bus with a fixed width, containing interleaved virtual converter samples. Both JESD204B and JESD204C link layers are supported.

打开工具

IBIS 模型 1

AD9144/AD9152/AD9154/AD9135/AD9136 AMI Model Download

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
ADS7-V2EBZ

基于FPGA的数据采集套件

立即购买 更多内容

特性和优点

  • 基于Virtex-7 FPGA
  • 一(1)个FMC-HPC连接器
  • 支持十(10)个13.1 Gbps收发器
  • 两(2)个DDR3-1866 DIMM
  • 简单USB端口接口(2.0)



产品详情

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商

eval board
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
EVAL-AD9152

AD9152 评估板

立即购买 更多内容

产品详情

AD9152-EBZ、AD9152-M6720-EB和AD9152-FMC-EBZ支持AD9152，它是一款双通道、16位、高动态范围数模转换器(DAC)，提供2.25 GSPS最高采样速率，可以产生高达奈奎斯特频率的多载波。DAC输出经过优化，可以与ADI公司的ADRF6720模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SPI)允许对许多内部参数进行编程和回读。满量程输出电流可以在4 mA至20 mA范围内进行编程。

eval board
schematic 7
schematic 8
schematic 9
ADS8-V1EBZ

ADS8-V1 评估板

立即购买 更多内容

特性和优点

  • Xilinx Kintex Ultrascale XCKU040-3FFVA1156E FPGA。
  • 一(1)个FMC+连接器。
  • 一(1)个FMC+连接器支持的二十(20)个16Gbps收发器。
  • DDR4 SDRAM。
  • 简单的USB 3.0端口接口。

产品详情

连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。

eval board
schematic 10
schematic 11
EVAL-FMCDAQ3-EBZ

高速数据采集FMC板

立即购买 更多内容

特性和优点

  • 提供两个ADC通道和两个DAC通道，具有完全的同步能力
  • 尺寸兼容FMC
  • 采用单个FMC连接器供电

产品详情

AD-FMCDAQ3-EBZ模块由AD9680（双通道、14位、1.25 GSPS、JESD204B ADC）、AD9152（双通道、16位、2.5 GSPS、JESD204B DAC）、AD9528时钟和电源管理组件组成。它通过FMC连接器和内部生成的载波平台提供时钟信号，包括完全自足的数据采集和信号合成原型制作平台。该模块采用FMC尺寸(84 mm × 69 mm)，将宽带数据转换、时钟和电源结合在一起，非常接近用于系统原型开发和设计的实际软硬件，而信号链性能不受影响。

应用

  • 电子测试与测量设备
  • 通用软件无线电
  • 雷达系统
  • 超宽带卫星接收器
  • 信号情报(SIGINT)
  • 点对点通信系统
  • DOCSIS 3.0 CMTS和HFC网络
  • 多路输入/多路输出(MIMO)无线电
  • 自动测试设备
ADS7-V2EBZ
基于FPGA的数据采集套件
ADS7-V2EBZ
EVAL-AD9152
AD9152 评估板

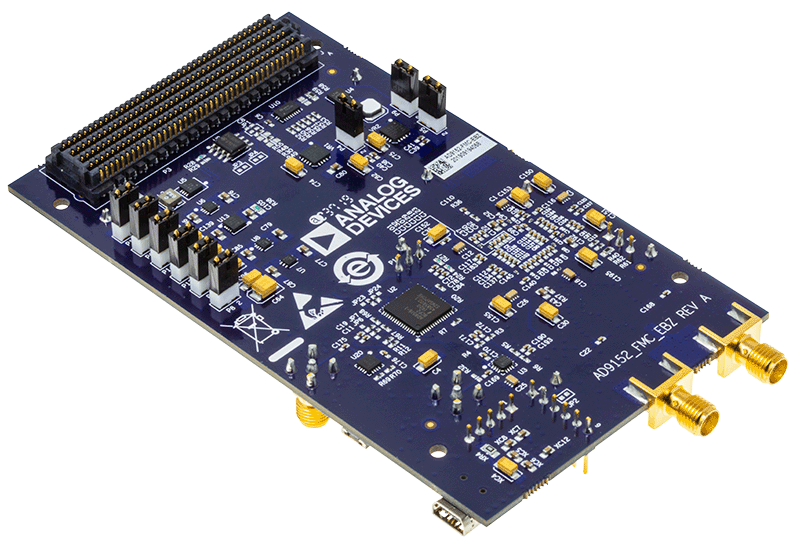

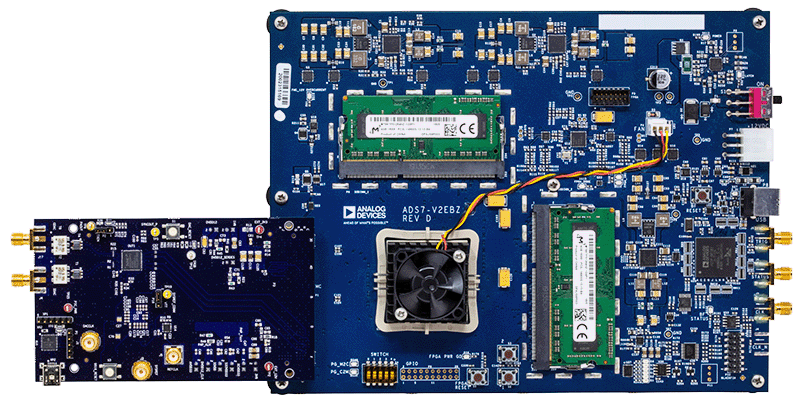

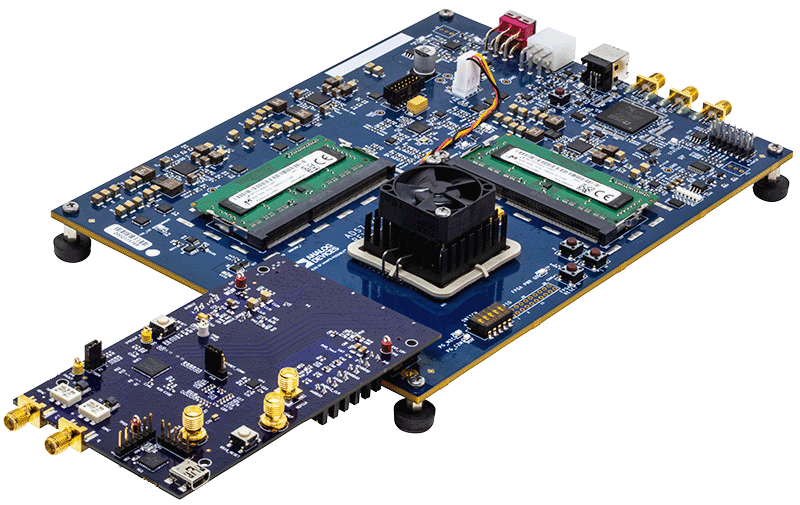

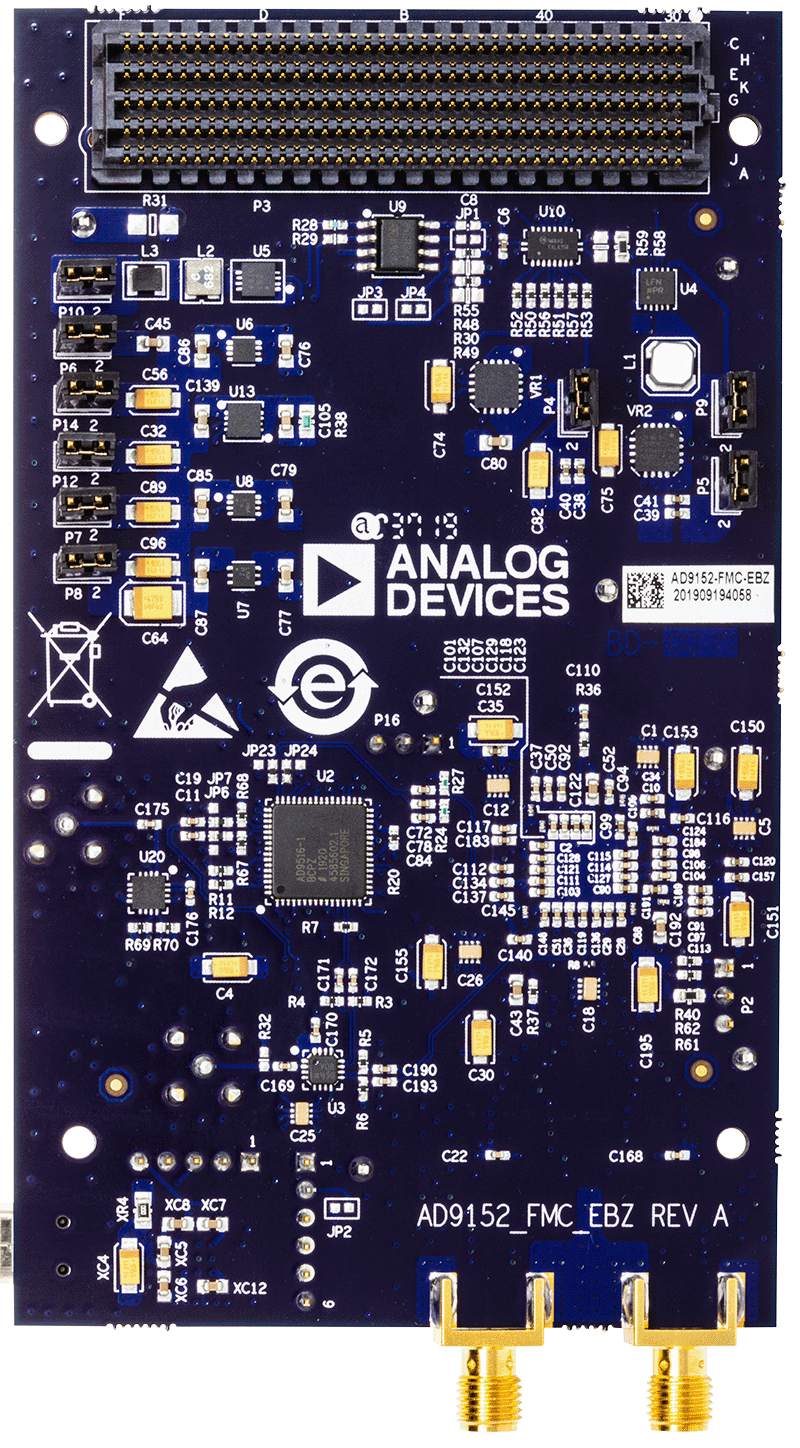

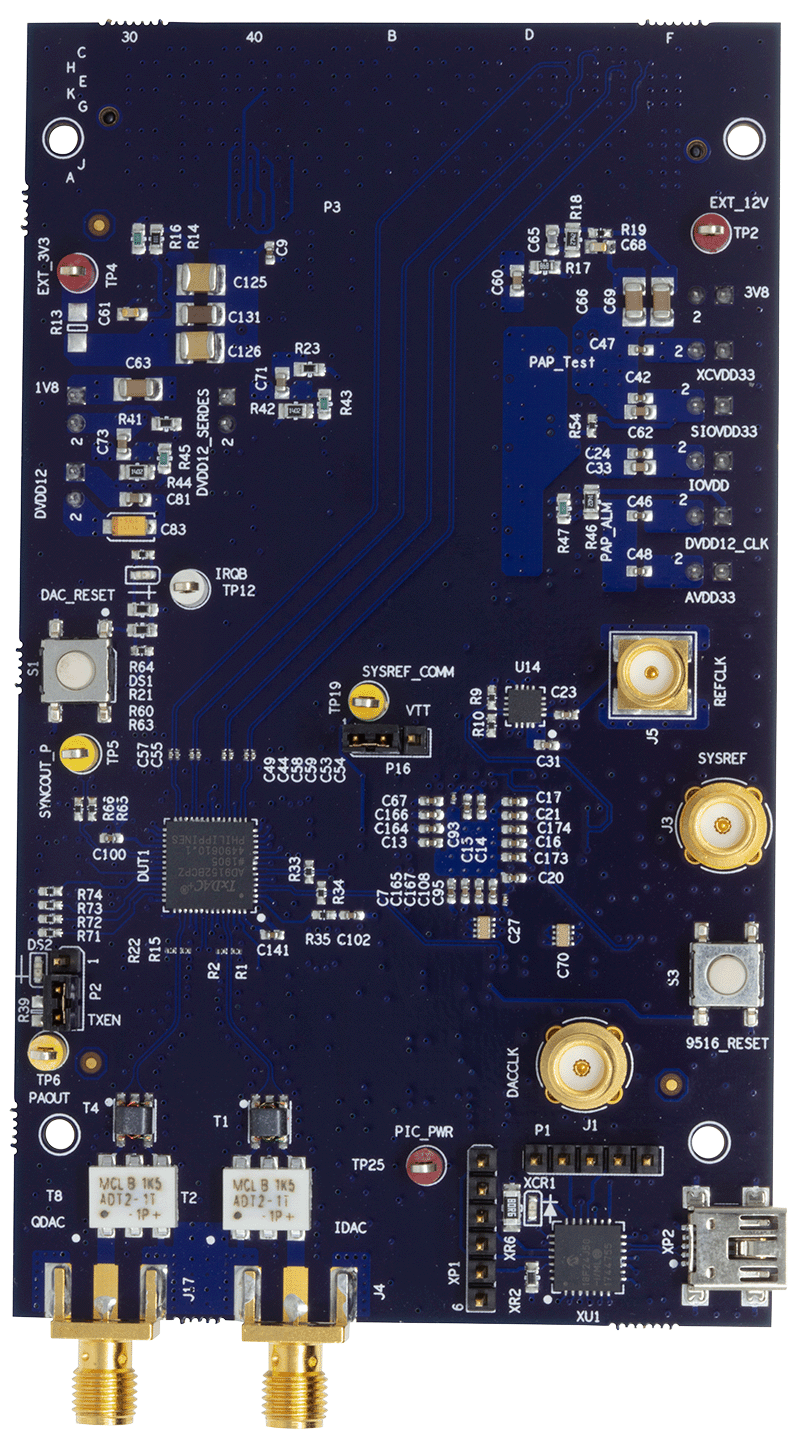

AD9152-FMC-EBZ Evaluation Board - Top View AD9152-FMC-EBZ Evaluation Board - Bottom View AD9152-FMC-EBZ Evaluation Board AD9152-FMC-EBZ and ADS7-V2EBZ - Top View AD9152-FMC-EBZ and ADS7-V2EBZ
ADS8-V1EBZ
ADS8-V1 评估板
ADS8-V1EBZANGLE-web ADS8-V1EBZBOTTOM-web ADS8-V1 Evaluation Board (top)
EVAL-FMCDAQ3-EBZ
高速数据采集FMC板

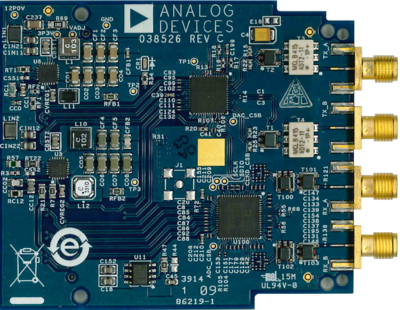

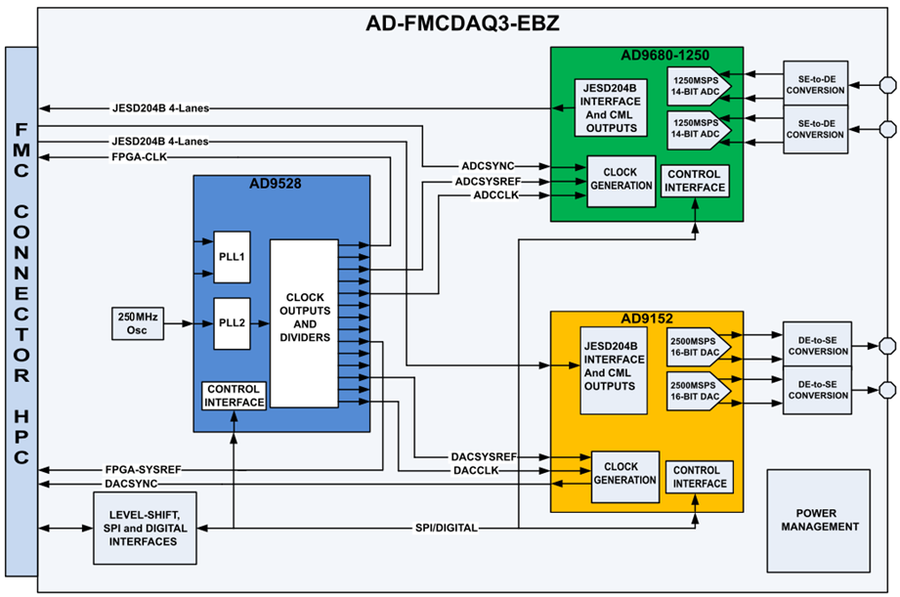

FMCDAQ3 Block Diagram FMCDAQ3 (top)
