AD9142

不推荐用于新设计

双通道、16位、1600 MSPS、TxDAC+ 数模转换器

数据手册 (Rev. 0)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 极小的固有延迟差异：<2个DAC时钟周期
  • 专有低杂散与失真设计
    6载波GSM ACLR = 79 dBc（200 MHz IF时）
    SFDR > 85 dBc（带宽= 300 MHz，ZIF时）
  • 灵活的16位LVDS接口
    支持字和字节加载
  • 多芯片同步
    固定延迟和数据发生器延迟补偿
  • 可选的2×、4×、8×插值滤波器
    低功耗架构
    fS/4省电粗调混频器
  • 输入信号功率检测
    用于保护下游模拟电路的紧急制动功能
  • FIFO误差检测
  • 欲了解更多特性，请参考数据手册
AD9142
双通道、16位、1600 MSPS、TxDAC+ 数模转换器

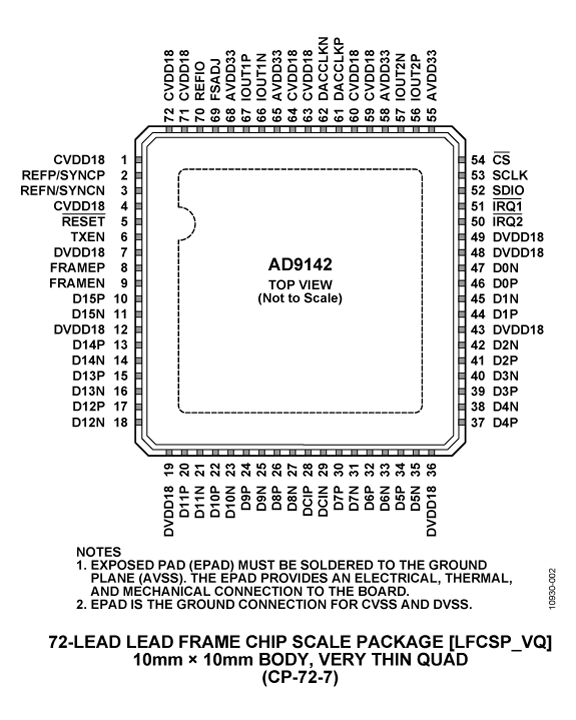

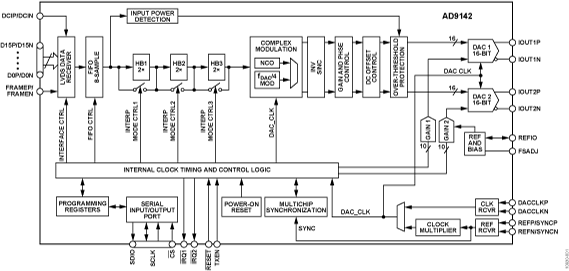

AD9142 Functional Block Diagram AD9142 Pin Configuration
