AD8574

量产

零漂移、单电源RRIO四通道运算放大器

数据手册 (Rev. F)
产品模型
7
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 低失调电压：1 µV
  • 输入失调漂移：0.005 μV/°C
  • 轨到轨输入和输出摆幅
  • 5 V/2.7 V单电源供电
  • 高增益：145 dB(典型值)
  • 共模抑制比：140 dB(典型值)
  • 电源抑制比：130 dB(典型值)
  • 欲了解更多信息，请参考数据手册

AD8574-EP支持防务和航空航天应用（AQEC标准）

  • 下载AD8574-EP (Rev 0) 数据手册 (pdf)
  • 军用温度范围（−55°C至+125°C）
  • 受控制造基线
  • 封装/测试厂
  • 制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/12634 DSCC图纸号
AD8574
零漂移、单电源RRIO四通道运算放大器

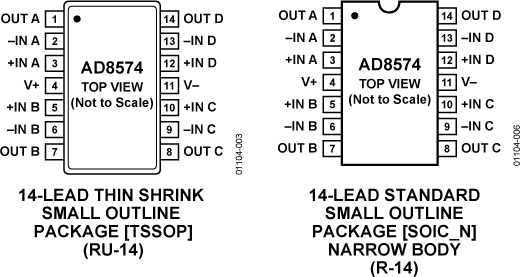

AD8574 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • AD8574

SPICE 模型 1

模拟滤波器向导

使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

打开工具

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

EVAL-OPAMP-4

EVAL-OPAMP-4评估板

立即购买 更多内容

产品详情

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。
  • EVAL-PRAOPAMP-4RUZ（四通道14引脚TSSOP）RU-14
  • EVAL-PRAOPAMP-4RZ（四通道14引脚SOIC）R-14
EVAL-OPAMP-4
EVAL-OPAMP-4评估板
