AD8452

推荐新设计使用

用于电池测试和化成系统的集成式精密模拟前端、控制器和PWM

数据手册 (Rev. A)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 具有透明和自动切换特性的 CC 和 CV 电池测试和化成模式，适用于 20 Ah 或以下的系统
  • 精确测量电压和电流
  • 独立的反馈控制块
  • 经过工厂微调的高精度仪器仪表和差分放大器
    • 电流感应仪器放大器增益：66 V/V
    • 电压感应差分放大器增益：0.4 V/V
  • 不同温度下的稳定性：失调电压漂移 <0.6 μV/°C（最小值）
  • 增益漂移：<3 ppm/°C（最大值）
  • 电流感应 CMRR：120 dB（最小值）
  • 常见 SMPS 控制，用于充电/放电
  • 内部斜坡电压具有高 PWM 线性度
  • 50 kHz 至 300 kHz 用户控制的开关频率
  • 同步输出或输入，相移可调
  • 可编程软启动
AD8452
用于电池测试和化成系统的集成式精密模拟前端、控制器和PWM

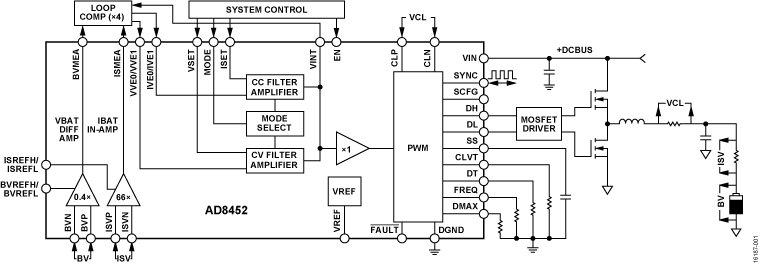

AD8452 Functional Block Diagram AD8452 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • AD8452

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

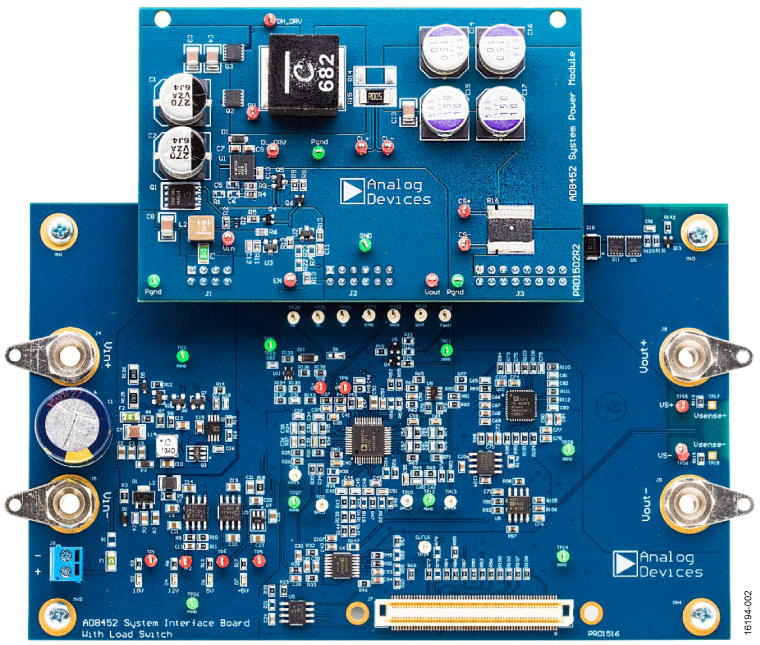

eval board
schematic 1
schematic 2
AD8452-EVALZ

AD8452 评估板

立即购买 更多内容

特性和优点

  • 通过引脚访问的独立AD8452
  • 简化操作：连接电源和示波器，然后开始查看波形
  • 精确的增益测量包括板载精密5 V基准电压源
  • 经过工厂测试
  • 四个可选控制环路可用，但不是正常工作所必需的；根据需要可以旁路
  • 安全：仅存在低功耗电路；没有偶然功率放电

产品详情

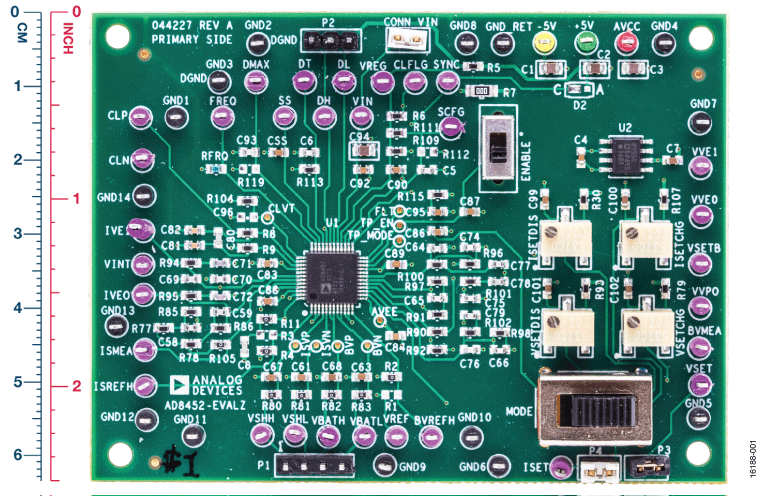

AD8452-EVALZ是一个用于AD8452的平台，设计用于研究AD8452模拟和脉冲宽度调制(PWM)特性和性能，而不会增加驱动器和/或开关模式电源(SMPS)设计的复杂性。为了方便起见，评估板中内置精密5 V基准电压源IC和四个调整电位计，用于驱动电池电流和电压ISET和VSET输入。这些器件引脚均可通过测试环路或探针基板访问。

同时，AD8452-EVALZ可以灵活连接和驱动输出电平范围为1 A至15 A的典型半桥电感输入SMPS。SMPS和相关元件由用户指定和提供。

AD8452设计用作商业电池测试与化成系统的核心控制器。它具有先进的小型化以及超高的模拟精度，可应对家庭运输和储能应用中高储能密度锂离子电池组的量产挑战。

使用评估板时，应同时参考AD8452数据手册与用户指南UG-1180，了解有关详细的器件工作原理以及更多信息。

AD8452-EVALZ
AD8452 评估板
AD8452-EVALZ Image AD8452 Image
