AD8392A

量产

低功耗、高输出电流、四运放、双通道ADSL/ADSL2+线路驱动器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 4个电流反馈型高电流放大器
  • 理想的ADSL/ADSL2+双通道中央局(CO)线路驱动器
  • 低功耗工作
    • 电源电压：±5 V (+10 V)至±12 V (+24 V)
    • 静态电源电压：每个放大器小于3 mA（全功率ADSL/ADSL2+ CO应用，20.4 dBm线路功率，5.5CF）
    • 三种有功功耗模式及一种关断模式
  • 高输出电压和电流驱动
    • 峰值输出驱动电流：500 mA
    • 42.6 V峰峰值差分输出电压
  • 低失真
    • −93 dBc（1 MHz，二次谐波）
    • −103 dBc（1 MHz，三次谐波）
  • 高速：差分压摆率：515 V/μs
  • AD8392AACP的其它功能
    • 片内、共模电压产生
AD8392A
低功耗、高输出电流、四运放、双通道ADSL/ADSL2+线路驱动器

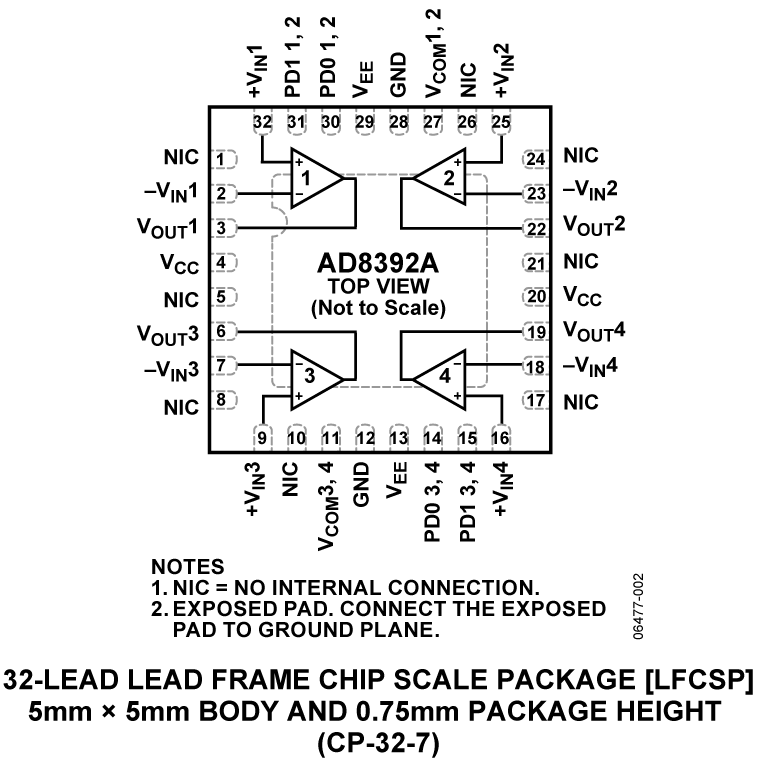

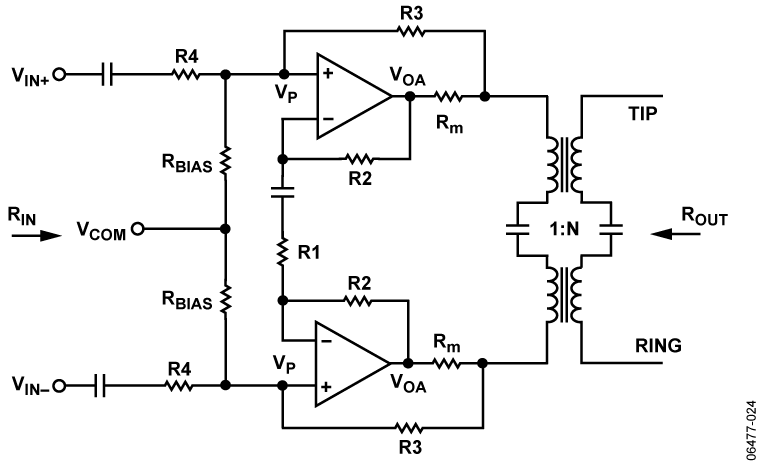

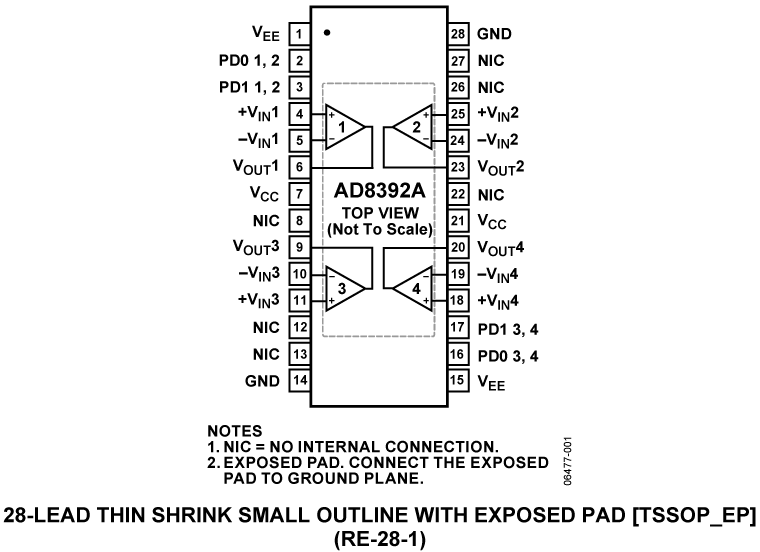

AD8392A Circuit Diagram AD8392A Pin Configuration AD8392A Pin Configuration
