AD8224

量产

精密、双通道、JFET输入、轨到轨仪表放大器

数据手册 (Rev. D)
产品模型
12
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 带有隐藏焊盘的定制LFCSP封装
    • 允许在封装下面布局走线和过孔
    • 允许全偏置电流性能
  • 低输入电流
    • 输入偏置电流：10 pA（最大值，B级）
    • 输入失调电流：0.6 pA（最大值，B级）
  • G = 10 (B Grade)
    （最小值，G = 10，B级）
    CMRR：90 dB
    （最小值，至10 kHz，G = 10，B级）
    • 双通道，小型
      4 mm × 4 mm LFCSP封装
    • 出色的交流特性、低功耗
      • 带宽：1.5 MHz (G = 1)
      • 输入噪声：14 nV/√Hz (1 kHz)
      • 压摆率：2 V/μs
      • 每个放大器的静态电流：750 μA
    • 多功能
      详情参见AD8224数据手册
AD8224
精密、双通道、JFET输入、轨到轨仪表放大器

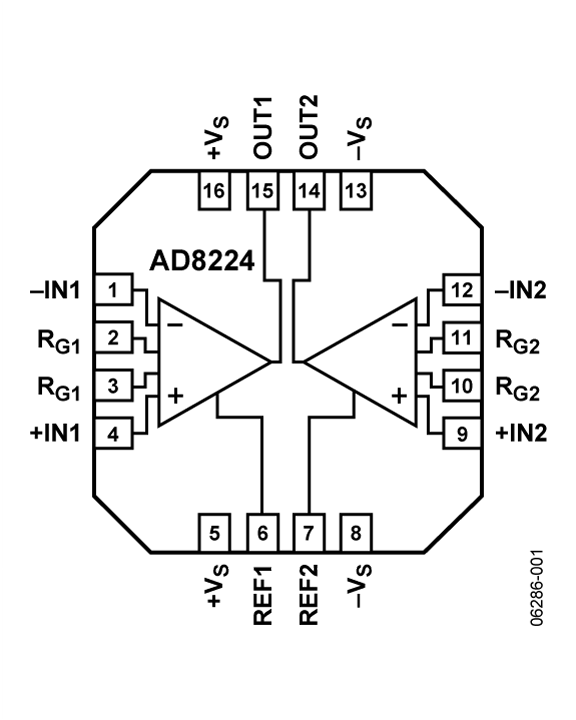

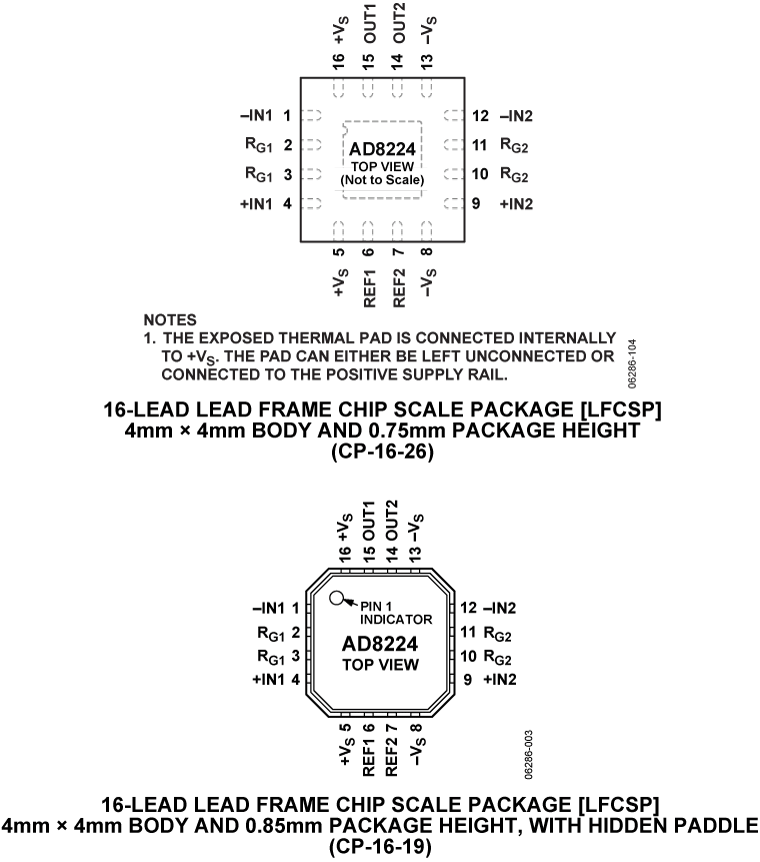

AD8224 Functional Block Diagram AD8224 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 1

技术文章 3

评估设计文件 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • AD8224

仪表放大器钻石图工具

钻石图工具是一个网络应用程序，可生成特定配置的输出电压范围与输入共模电压关系图，也被称为钻石图，适用于ADI仪表放大器。 根据电源电压、增益和输入信号范围等用户输入参数，该工具可检测设计饱和情况，推荐合适的仪表放大器使输入信号在规格范围内并且配置的电路是有效的。 该工具能避免设计饱和，找到适合设计的仪表放大器，节省设计时间。

打开工具

SPICE 模型 1

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

EVAL-AD8224

AD8224 评估板

立即购买 更多内容

产品详情

AD8224-EVALZ具有两个AD8224仪表放大器电路：一个电路配置为双通道工作模式，另一个电路配置为单通道、差分输出工作模式。为便于连接，输入、输出、基准电压源和电源均连接到螺纹接线端子。详情参见AD8224-EVALZ数据手册。

EVAL-AD8224
AD8224 评估板
