AD8122

量产

具有300M可调电缆均衡特性的三通道差分接收器

数据手册 (Rev. 0)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 电缆补偿长度可达300米，适合宽带视频
    -- 60 MHz均衡带宽（300米UTP电缆）
    -- 120 MHz均衡带宽（150米UTP电缆）
  • 快速时域性能
    -- 1%建立时间：70 ns（300米UTP电缆）
    -- 上升/下降时间：7 ns（2 V步进，300米UTP电缆）
  • 三个频率响应增益调整引脚
    -- 高频峰值调整 (VPEAK)
    -- 输出低通滤波器截止频率调整(VFILTER)
    -- 宽带平坦增益调整(VGAIN)
  • 可选择UTP或同轴补偿
  • 直流输出失调调整(VOFFSET)
  • 低输出失调电压：±4 mV (G = 1)
  • RGB和YPbPr均可补偿
  • 两个具有迟滞特性的片内比较器
    -- 可用于共模同步提取
  • 采用40引脚、6 mm × 6 mm LFCSP封装
AD8122
具有300M可调电缆均衡特性的三通道差分接收器

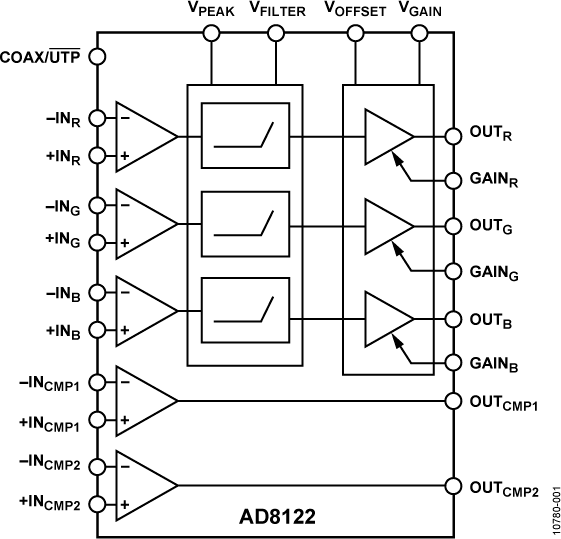

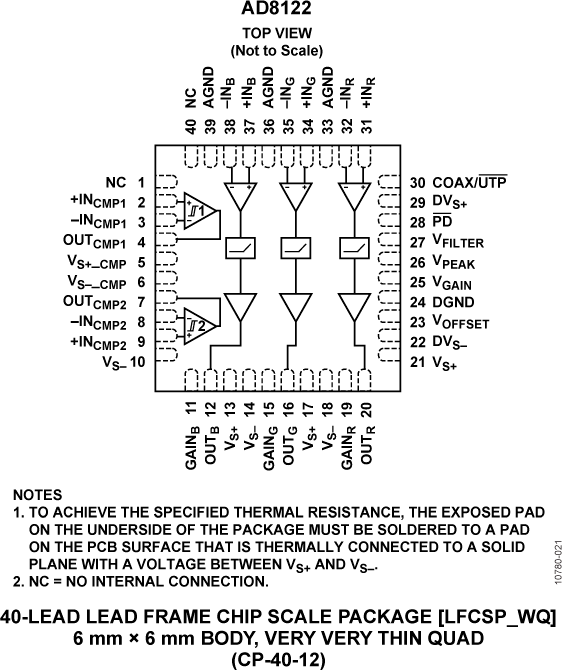

AD8122 Functional Block Diagram AD8122 Pin Configuration
