AD8066

量产

高性能、145 MHz FastFET™运算放大器

数据手册 (Rev. L)
产品模型
5
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 通过汽车应用认证
  • FET输入放大器
  • 输入偏置电流：1 pA
  • 低成本
  • 高速：-3 dB带宽：145 MHz (G = +1)
  • 压摆率：180 V/µs (G = +2)
  • 低噪声
    • 7 nV/√Hz (f = 10 kHz)
    • 0.6 fA/√Hz (f = 10 kHz)
  • 宽电源电压范围：5 V 至 24 V
  • 单电源、轨到轨输出
  • 低失调电压：1.5 mV(最大值)
  • 高共模抑制比：-100 dB
  • 出色的失真特性
  • 无杂散动态范围(SFDR)：-88 dB (1 MHz)
  • 低功耗：电源电流：每个放大器6.4 mA（典型值）
  • 无相位反转
  • 小型封装：SOIC-8、SOT-23-5和MSOP-8
AD8066
高性能、145 MHz FastFET™运算放大器

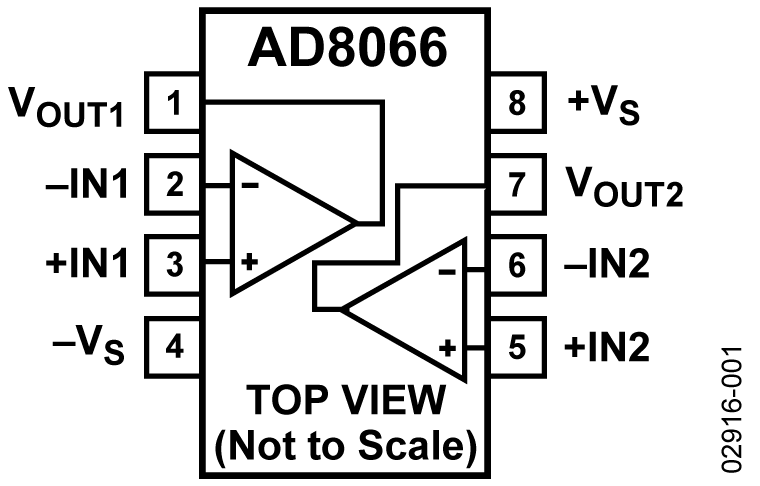

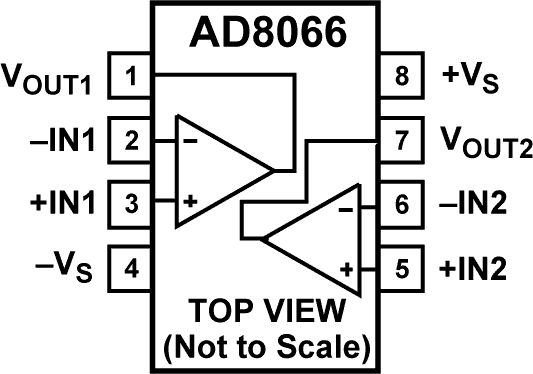

AD8066-fbl AD8066 Pin Configuration AD8066 Pin Configuration AD8066 Circuit Diagram
