AD8034

量产

低成本、80 MHz FastFET™运算放大器

数据手册 (Rev. C)

产品模型: 5

Viewing:

产品详情

FET输入放大器
输入偏置电流：1 pA(典型值)
极低成本
高速
-3 dB带宽：80 MHz (G = +1)
压摆率：80 V/µs (G = +2)
低噪声
11 nV/√ Hz (f = 100 kHz)
0.6 fA/√Hz (f = 100 kHz)
宽电源电压范围：5 V至24 V
低失调电压：1 mV(典型值)
单电源、轨到轨输出
高共模抑制比：-100 dB
低功耗
每放大器电源电流3.3 mA(典型值)
无反相
小型封装

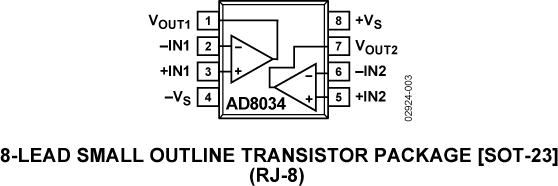

SOIC-8、SC70

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD8034ACHIPS	None Available	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8034ARTZ-REEL7	8-Lead SOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8034ARZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8034ARZ-REEL	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8034ARZ-REEL7	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

9月 9, 2009 - 07_0083 Polyimide Change
		Material_Report Material_Report PCN07_0083_Form Qual Report
AD8034ACHIPS
AD8034ARTZ-REEL7	量产
AD8034ARZ	量产
AD8034ARZ-REEL	量产
AD8034ARZ-REEL7	量产
2月 4, 2010 - 10_0009 Halogen Free Material Change for SOT_23 Products
		Material_Report PCN10_0009_Form SOT23 Qualification Data
AD8034ARTZ-REEL7	量产	Material_Report PCN10_0009_Form SOT23 Qualification Data

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
ADA4817-1	量产	低噪声、1 GHz FastFET 运算放大器
ADA4817-2	量产	低噪声、1 GHz FastFET运算放大器

工具及仿真模型

LTspice 1

AD8034 - Operational Amplifiers (Op Amps)

LTspice中提供以下器件型号：

AD8034

SPICE 模型 1

AD8034 SPICE Macro Model

VRMS/dBm/dBu/dBV计算器

功率测量和信号强度的标准单位之间的换算工具。

打开工具

功耗与芯片温度

该工具根据电源电压、环境温度、负载特性和封装热数据估算芯片温度和功耗。

打开工具

模拟滤波器向导

使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

打开工具

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

打开工具

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
