AD8012

量产

双通道、低功耗、电流反馈型放大器

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 低功耗
    电源电流：每个放大器1.7 mA
    额定电源电压：±5 V和+5 V
  • 高输出电流：125 mA
  • 高速
    –3 dB带宽：350 MHz (G = +1)
    –3 dB带宽：150 MHz (G = +2)
    压摆率：2,250 V/µs
    0.1%建立时间：20 ns
  • 低失调电压：1.5 mV
  • 低电压噪声：2.5 nV/√Hz
  • 低失真
    最差谐波：-72 dBc（500 kHz， RL = 100 Ω）
    最差谐波：-66 dBc（5 MHz，RL = 1 kΩ）
  • 良好的视频特性
    (RL = 1 kΩ, G = +2)
    差分增益误差：0.02%
    差分相位误差：0.06°
    0.1 dB增益平坦度：40 MHz
    过驱恢复时间：60 ns
AD8012
双通道、低功耗、电流反馈型放大器

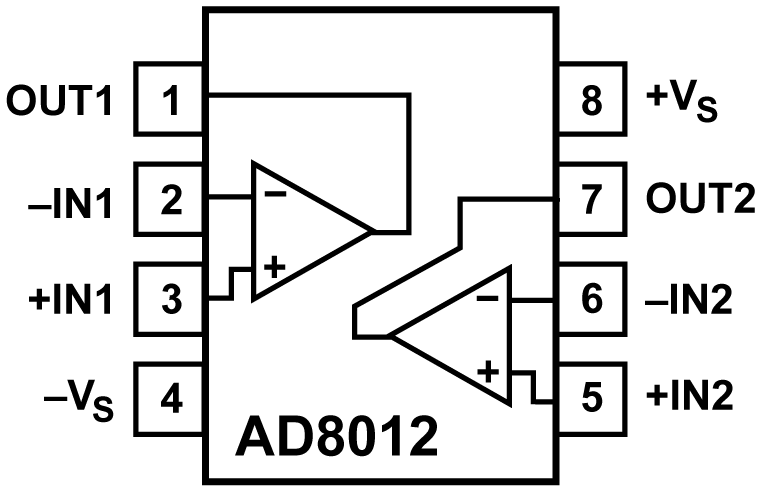

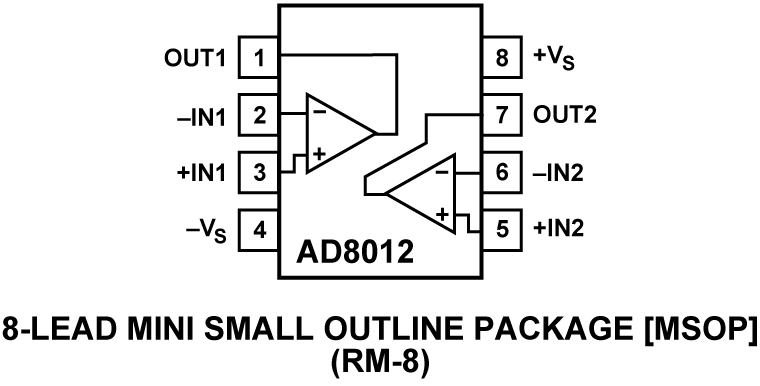

AD8012 Functional Block Diagram AD8012 Pin Configuration AD8012 Pin Configuration
