AD7825

量产

3 V/5 V、2 MSPS、8位、1/4/8通道采样ADC

数据手册 (Rev. C)
产品模型
5
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 8位半快速型（half-flash）ADC，转换时间为420 ns
  • 1/4/8单端模拟输入通道，并提供输入偏移调节
  • 片内采样保持
  • 提供最高10 MHz输入频率的信噪比性能
  • 转换结束时自动关断
  • 片内基准电压源（2.5 V）
  • 工作电压范围较宽：3 V ±10%和5 V ±10%
  • 输入范围：
    0 V至2 V p-p，VDD = 3 V ±10%
    0 V至2.5 V p-p，VDD = 5 V ±0%
  • 灵活的并行接口，利用EOC脉冲可独立工作
AD7825
3 V/5 V、2 MSPS、8位、1/4/8通道采样ADC

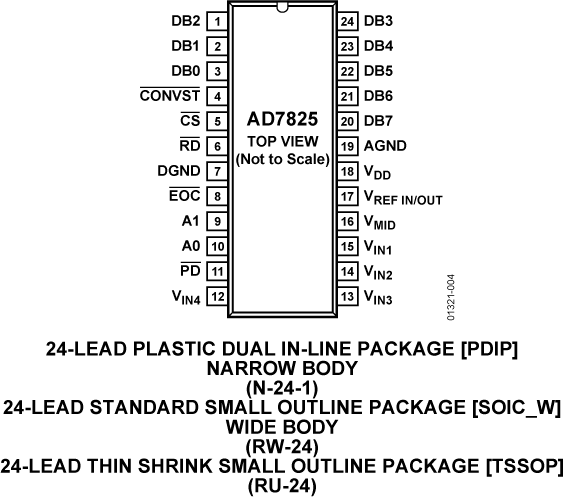

AD7822/AD7825/AD7829 Functional Block Diagram AD7825 Pin Configuration
