AD7660

量产

16位无失码、100 kSPS、CMOS逐次逼近型 PulSAR® ADC

数据手册 (Rev. E)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 吞吐速率： 100 kSPS
  • 积分非线性(INL)： 最大值：_3 LSB（_0.0046%满量程）
  • 16位分辨率、无失码
  • S/(N+D)： 最小值87 dB（10 kHz时），典型值90 dB（45 kHz时）
  • 总谐波失真(THD)： 最大值–96 dB（10 kHz时）
  • 模拟输入电压范围： 0 V至2.5 V
  • 具有交流和直流两种规格
  • 无流水线延迟
  • 同时具有直流与交流两种规格
  • 无流水线延迟
  • 并行和串行5 V/3 V接口
    SPI®/QSPI™/MICROWIRE™/DSP兼容
  • 5 V单电源供电
  • 功耗典型值为21 mW，100 SPS时为21 W
  • 关断模式： 7 µW（最大值）
  • 封装： 48引脚四方扁平封装(LQFP)
  • 48引脚芯片级封装(LFCSP)
  • 与AD7664引脚兼容


AD7660
16位无失码、100 kSPS、CMOS逐次逼近型 PulSAR® ADC

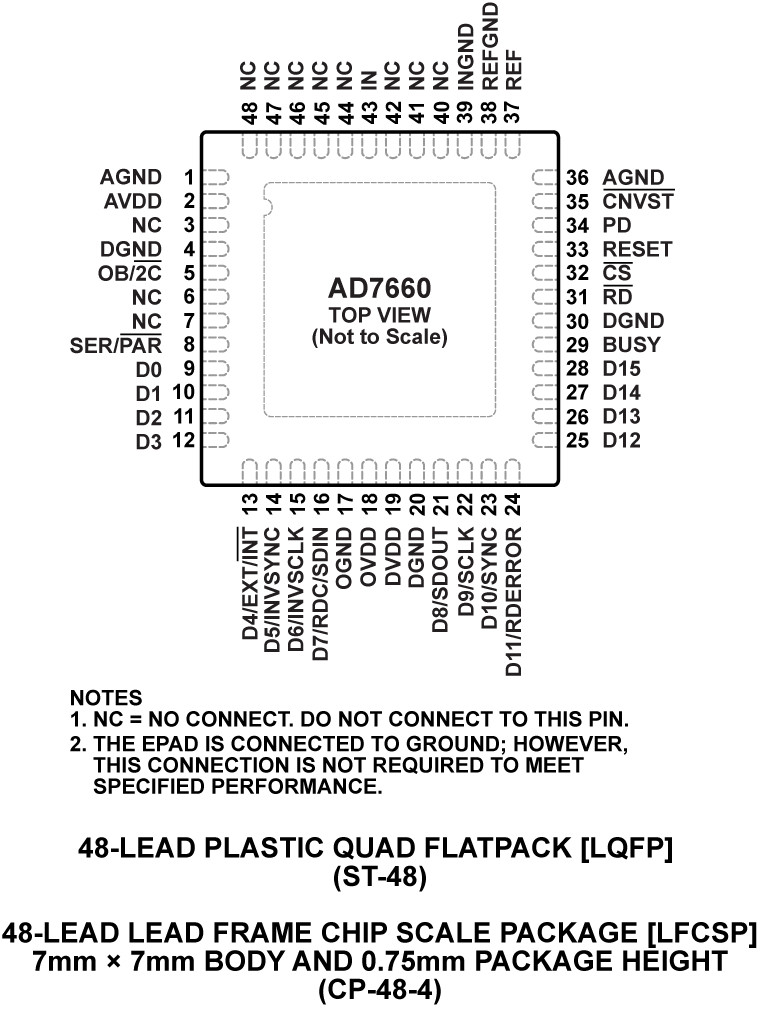

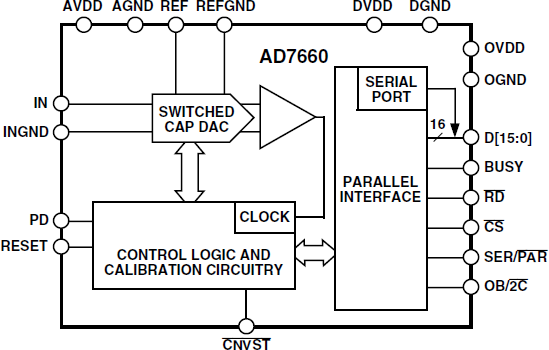

AD7660 Functional Block Diagram AD7660 Pin Configuration
