AD744
不推荐用于新设计精密、500 ns建立时间、BiFET运算放大器
- 产品模型
- 12
产品详情
- 0.01%建立时间：500 ns（10 V阶跃）
- 0.0025%建立时间：1.5 µs（10 V阶跃）
- 压摆率：75 V/μs
- 总谐波失真(THD)：0.0003%
- 增益带宽：13 MHz（内部补偿）
- 增益带宽：>200 MHz（G = 1000，外部去补偿）
- >1000 pF容性负载驱动能力、10 V/µs压摆率（外部补偿）
- 失调电压：0.5 mV（最大值，AD744B）
- 漂移：10 µV/°C（最大值，AD744B）
- 开环增益：250 V/mV（最小值，AD744B）
- 提供小型塑封DIP、塑封SOIC、密封Cerdip、密封金属帽壳四种封装及裸片形式
- 依据EIA-481A标准提供卷带和卷盘形式的表贴(SOIC)封装
AD744是一款快速建立、精密、FET输入单芯片运算放大器。它不仅具有AD711 BiFET系列的出色直流特性，而且提供增强的建立时间、压摆率和带宽性能。AD744还提供自定义补偿选项，以便实现优异的容性负载驱动能力。
AD744的单极点响应特性可提供快速建立时间：0.01%建立时间为500 ns。该特性及高直流精度，使这款器件适合用作12、14或16位DAC/ADC的缓冲放大器。此外，0.0003%的低总谐波失真(THD)和13 MHz的增益带宽积，也使该器件成为许多要求苛刻的音频应用的理想放大器。它也是12/14/16位数据采集系统中有源滤波器的绝佳选择。
AD744实行内部补偿，可作为单位增益反相器或2倍及以上增益的同相放大器稳定工作。作为单位增益跟随器工作时，为实现稳定工作，可以对AD744应用外部补偿。外部补偿还能使AD744以10 V/µs压摆率高度稳定地驱动1000 pF容性负载。
在高增益时，也可以利用外部去补偿将AD744的增益带宽提高到200 MHz以上。因此，它也非常适合用作数字信号处理(DSP)前端中的交流前置放大器。
AD744按性能分为七种等级。AD744J和AD744K的额定温度范围为0°C至+70°C商用温度范围。AD744A、AD744B和AD744C的额定温度范围为-40°C至+85°C工业温度范围。AD744S和AD744T按照MIL-STD-883B Rev. C标准加工，额定温度范围为-55°C至+125°C军用温度范围。
另外还有扩展可靠性、增强筛选型产品，其额定温度范围为商用和工业温度范围。增强筛选方法包括168小时老化测试，以及其它环境和物理测试。

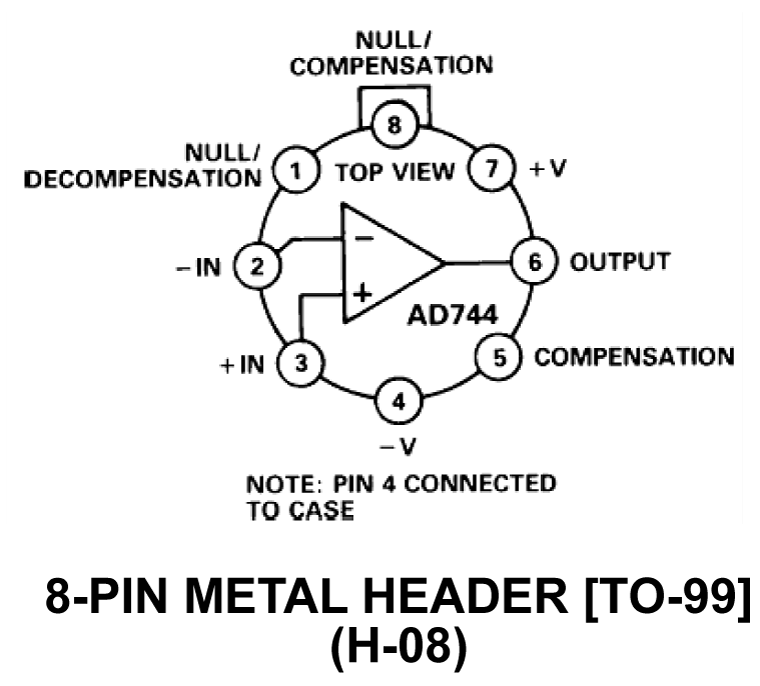

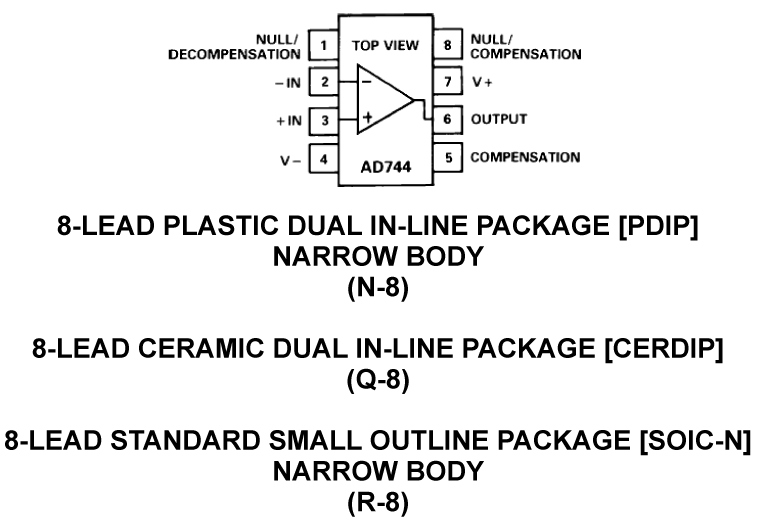

AD744提供8引脚小型塑封DIP、8引脚SOIC、8引脚cerdip和TO-99金属帽壳四种封装。
此产品有一个更新版本
具有轨至轨输出的 36 V、精密、低噪声、16.5 MHz 结型场效应管运算放大器
参考资料
数据手册 1
用户手册 1
应用笔记 4
教程 13
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD744AQ | 8-Lead CerDIP | ||
| AD744BQ | 8-Lead CerDIP | ||
| AD744JCHIPS | none available | ||
| AD744JNZ | 8-Lead PDIP | ||
| AD744JRZ | 8-Lead SOIC | ||
| AD744JRZ-REEL | 8-Lead SOIC | ||
| AD744JRZ-REEL7 | 8-Lead SOIC | ||
| AD744KNZ | 8-Lead PDIP | ||
| AD744KRZ | 8-Lead SOIC | ||
| AD744KRZ-REEL | 8-Lead SOIC | ||
| AD744KRZ-REEL7 | 8-Lead SOIC | ||
| AD744TH/883B | 8-Pin TO-99 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
11月 7, 2012 - 12_0199 Qualification of New Conductive Silver-Filled Glass Die Attach Adhesive for Cerdip and Ceramic Flatpack (Cerpack) Packages. |
||
| AD744AQ | ||
| AD744BQ | ||
|
11月 9, 2011 - 11_0050 Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines |
||
| AD744AQ | ||
| AD744BQ | ||
| AD744TH/883B | ||
|
11月 9, 2011 - 11_0182 Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines |
||
| AD744AQ | ||
| AD744BQ | ||
| AD744TH/883B | ||
|
8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
| AD744JNZ | 量产 | |
| AD744KNZ | 量产 | |
|
4月 9, 2018 - 16_0026 Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices |
||
| AD744TH/883B | ||
|
6月 6, 2012 - 12_0066 Add capacity for Burn In of Hermetic, 883 & QMLQ/Class B devices at TSSI Cavite |
||
| AD744TH/883B | ||
