AD7380-4

推荐新设计使用

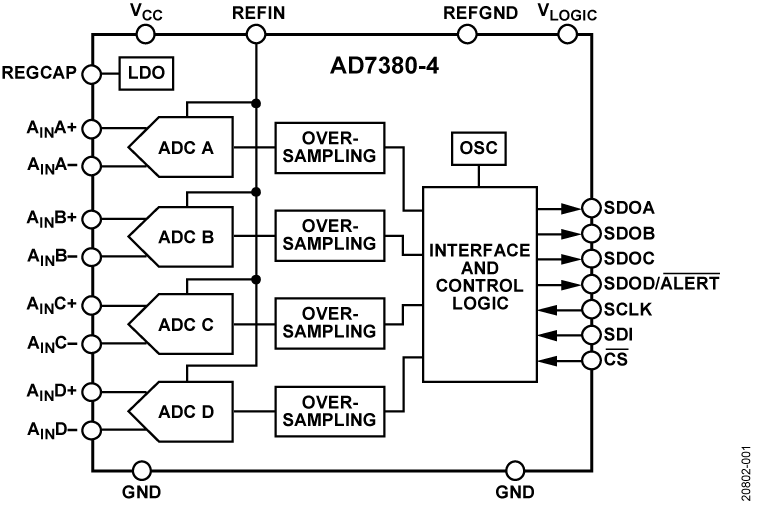

差分输入、四通道、外部基准电压源、同步采样、16位SAR ADC

产品模型: 3

Viewing:

产品详情

16位ADC系列
四路同步采样
全差分模拟输入
高吞吐速率：4 MSPS
SNR：V_REF = 3.3 V时为91 dB（典型值）
片内过采样功能

SNR：OSR = 8×、RES = 1时为97.7 dB（典型值）

解析度提高2位
超出范围指示器 (警报)
积分非线性：3 LSB（最大值）
高速串行接口
温度范围：−40°C至+125°C
4 mm× 4 mm 24引脚LFCSP

参考资料

用户手册 1

UG-2103: Evaluating the AD738x-4 Family, 4-Channel, Simultaneous Sampling, Successive Approximation ADCs (Rev.A) 05/08/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD7380-4BCPZ	24-Lead LFCSP (4mm x 4mm x 0.55mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7380-4BCPZ-RL	24-Lead LFCSP (4mm x 4mm x 0.55mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7380-4BCPZ-RL7	24-Lead LFCSP (4mm x 4mm x 0.55mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

软件资源

Evaluation Software 1

Precision Toolbox for MATLAB

The Precision Toolbox is an evaluation software, made available in MATLAB, that allows configuring and capturing data with ADI’s precision data converters. To get started evaluating with the Precision Toolbox:

Step 1: Setup the evaluation hardware as described in the hardware setup guide.

Step 2: Install the Precision Toolbox and its dependencies. Refer to the Precision Toolbox wiki.

Precision Toolbox for MATLAB

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
运算放大器 1
ADA4500-2	推荐新设计使用	10MHZ、14.5NV/√HZ、RRIO、零输入交越失真双通道运算放大器

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

AD7380

精密ADC驱动器工具

精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

打开工具

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
