AD6679
推荐新设计使用135 MHz带宽中频分集接收机
- 产品模型
- 2
产品详情
- 并行LVDS(DDR)输出
- 带内SFDR = 82 dBFS（340 MHz时，500 MSPS）
- 带内SNR = 67.8 dBFS（340 MHz时，500 MSPS）
- 500 MSPS时每通道总功耗：1.1 W（默认设置）
- 噪声密度 = −153 dBFS/Hz (500 MSPS)
- 直流电源：1.25 V、2.50 V和3.3 V
- 灵活的输入范围
1.46 V p-p至2.06 V p-p（标称值2.06 V p-p） - 95 dB通道隔离/串扰
- 幅度检测位支持实现高效自动增益控制(AGC)
- 噪声整形再量化器(NSR)选项支持主接收机功能
- 欲了解更多特性，请参考数据手册
AD6679是一款135 MHz带宽混合信号中频(IF)接收机。内置双通道、14位、500 MSPS模数转换器(ADC)和各种数字信号处理模块，包括四个宽带DDC、一个NSR和VDR监控。 它具有片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该产品设计支持通信应用，能够实现高达2 GHz的宽带宽模拟信号采样。 AD6679针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。
这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。
应用
- 分集多频段、多模数字接收机
3G/4G、TD-SCDMA、W-CDMA、GSM、LTE-A - DOCSIS 3.0 CMTS上游接收路径
- HFC数字反向路径接收机
参考资料
数据手册 1
用户手册 1
应用笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD6679BBPZ-500 | 196-Ball BGA (12mm x 12mm x 1.38mm w/ EP) | ||
| AD6679BBPZRL7-500 | 196-Ball BGA (12mm x 12mm x 1.38mm w/ EP) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件评估套件

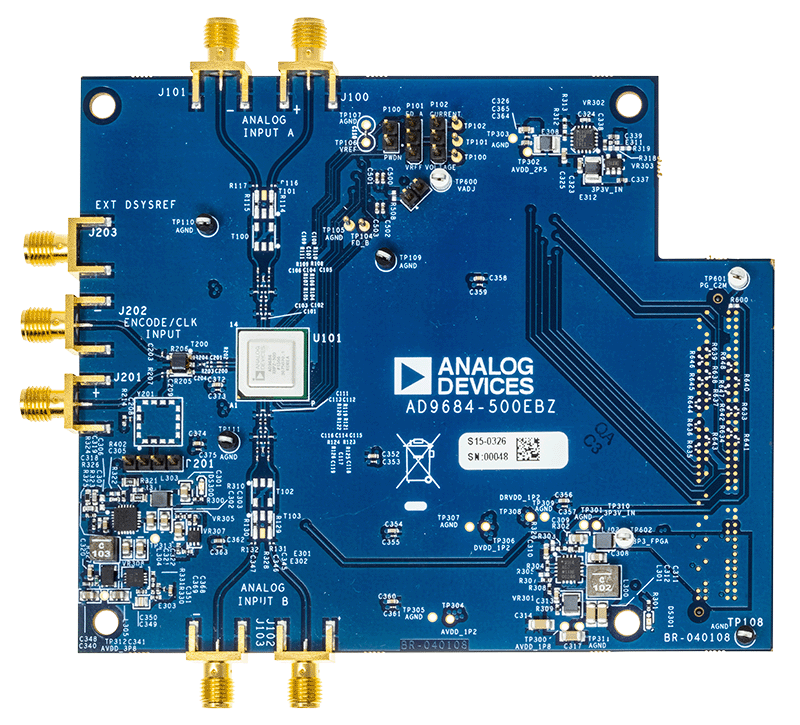

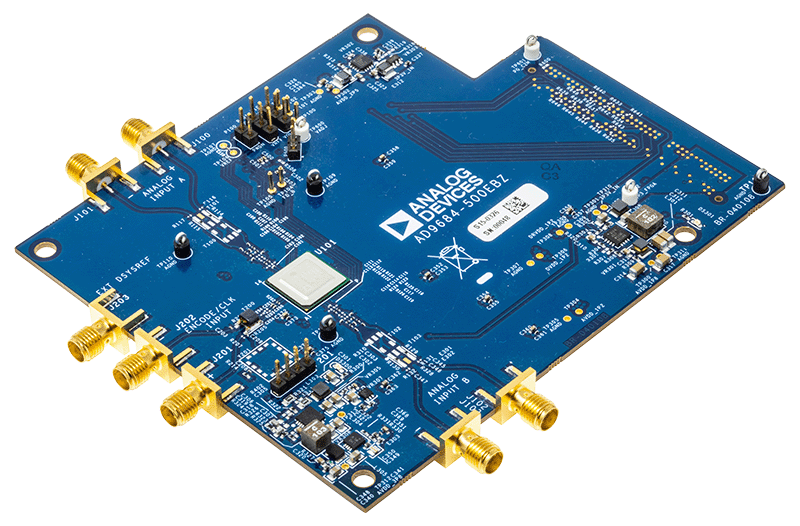

AD6679 评估板
