AD6636
不推荐用于新设计150 MSPS宽带（数字）接收信号处理器(RSP)
- 产品模型
- 4
产品详情
- 六个独立的宽带处理通道
- 处理6个宽带载波（UMTS、CDMA2000、TD-SCDMA等）
- 四个单端或两个LVDS并行输入端口（16位线性加上3位指数），
工作频率为150 MHz - 利用外部接口逻辑可支持300MHz输入
- 三个16位并行输出端口，工作频率最高为200 MHz
- 实信号或复信号输入端口
- 用于复信号输入的正交校正和直流校正
- 可支持最高34 MSPS的输出速率
- 输入端口具有均方根/峰值功率监控
- 用于外部数字可变增益放大器(DVGA)的可编程衰减器控制
- 每个通道三个可编程系数FIR滤波器
- 每个通道一个插值半带滤波器
AD6636是一款（数字）接收信号处理器，主要用于直接中频采样或要求宽带宽输入信号的高采样基带无线电。它已针对CDMA2000、UMTS和TD-SCDMA等宽带标准的严苛滤波要求进行了优化。该器件主要用于采用中频采样ADC或基带采样ADC的无线电系统中。

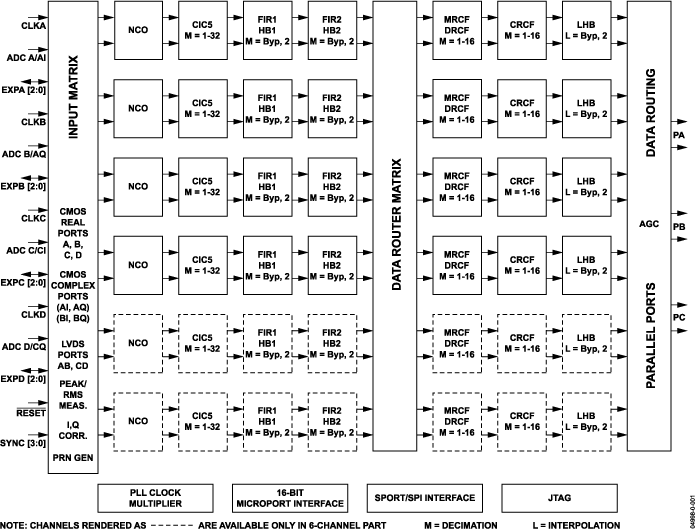

AD6636具有下列信号处理级：一个频率转换器、一个五阶级联集成梳状滤波器、两组级联固定系数有限脉冲响应(FIR)与半带滤波器、三个级联可编程系数积之和FIR滤波器、一个插值半带滤波器(LHB)以及一个数字自动增益控制(AGC)模块。该器件支持多种使进出芯片数据同步的模式，以便灵活地与各种数字转换器接口。编程和控制通过串行或微型端口接口完成。
AD6636含有一个分数时钟乘法器，利用ADC时钟可产生最高200 MHz的数字下变频器主时钟。无论变频器采样速率如何，利用这个内部锁相环(PLL)就能优化数字时钟速率，从而实现优质的数字信号抽取和滤波。三个16位并行输出端口适合高数据速率3G应用。也可以利用片内插值半带滤波器进一步提高输出速率，同时仍能进行高效滤波。此外，各通道均有一个数字AGC，用于调整输出数据。
参考资料
数据手册 1
应用笔记 5
技术文章 1
