AD6630
过期差分、低噪声中频增益模块，内置输出钳位功能
- 产品模型
- 1
Viewing:
产品详情
- 增益：24 dB
- 噪声系数：4 dB
- 容易与SAW滤波器匹配
- 可调输出限幅器：
+8.5 dBm至+12 dBm - 带宽：700 MHz
- 10 V单电源或5 V双电源
- 功耗：300 mW
AD6630是一款中频增益模块，设计用作SAW滤波器与差分输入模数转换器之间的接口。它具有24 dB固定增益，经过特别优化，可以结合AD6600和AD6620，在70 MHz至250 MHz范围内实现窄带中频载波的数字化。
参考资料
应用笔记 2
停产数据手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

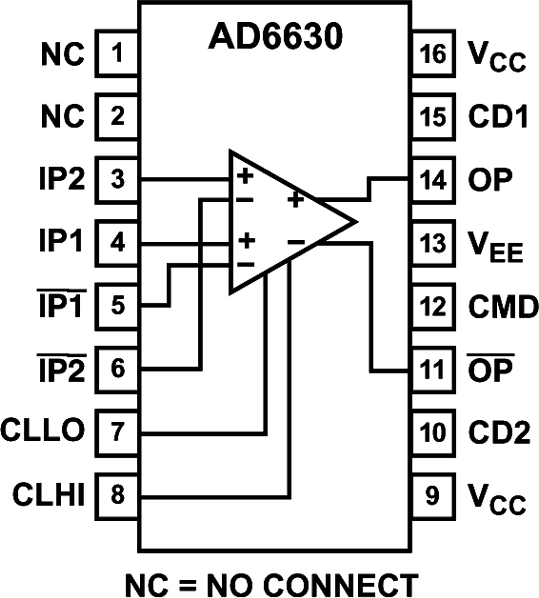

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD6630AR | 16-Lead SOIC Wide |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 4, 2010 - 10_0117 Halogen Free Material Change for SOIC_W Products at Carsem |
||
| AD6630AR | 过期 | |
|
9月 10, 2012 - 11_0112 ADI Corporate Obsolescence Notice-October 2011 (Standard Products) |
||
| AD6630AR | 过期 | |
这是最新版本的数据手册
